十大常用电子元器件有哪些？新手必读！

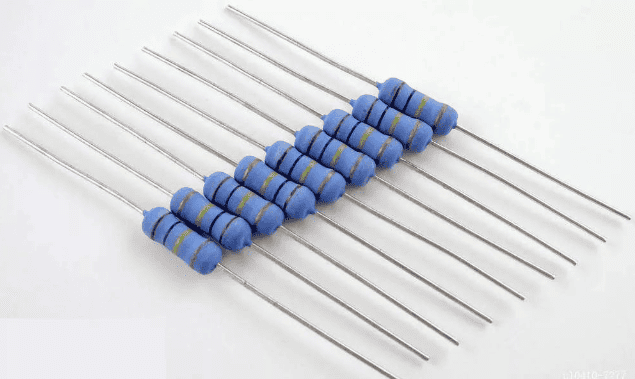

1、电阻器（R）

在电工和电子技术中应用的具有电阻性能的实体元件称为电阻器，用字母R表示。

在电子设备中各种类型的电阻器应用广泛。据统计，在一般电子产品中，电阻器约占元器件总数的40%。

物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同。电阻是导体本身的一种特性。它们被用来作为分压、分流、限流电阻、电路的负载、电路中的衰减元件、RC型回路元件等。

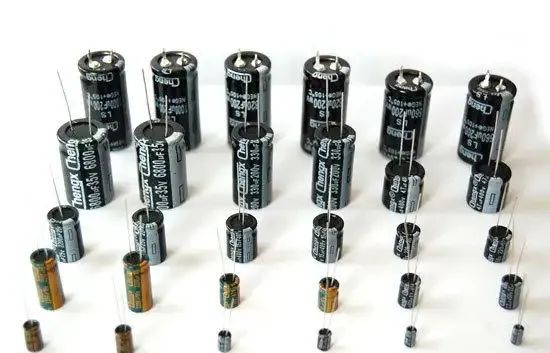

电容器是由中间夹有电介质的两块金属板构成的元件，用字母C表示,国际单位是法拉（F）。

电容器是电子设备中大量使用的元件之一，它具有隔直流和分离各种频率的能力，广泛用于隔直流，耦合，旁路，滤波，去耦，移相，谐振回路调谐，波形变换（微分，积分），能量转换，控制电路中的时间常数设定等。

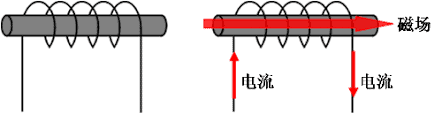

电感是用漆包线，纱包线或镀银铜线等在绝缘管上绕一定的圈数（N）而构成的，所以又称电感线圈。电感量的基本单位是亨利（简称亨），用字母“H”表示，换算单位有：1H=103mH=106uH。

在电路中常用“L”加数字表示，如：L6表示编号为6的电感。一般电感可用做调谐，滤波，阻流，陷波，高频补偿，阻抗匹配，延迟线等。

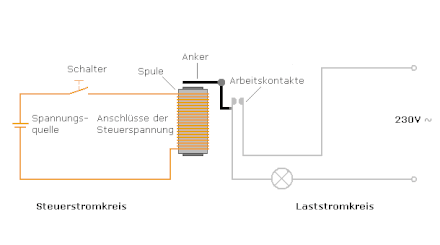

电磁式继电器在电路中文字符号为“K”或者“KA”。

继电器是用低电压小电流控制高电压大电流的一种自动开关，在电路中起到自动操作，自动调节，安全保护等作用。常用的继电器主要有电磁式继电器，干簧式继电器，磁保持簧式继电器和固态继电器等。其中电磁式继电器是使用较多的一类，是利用电磁力来切换触点的。

晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。

晶体二极管（crystaldiode）固态电子器件中的半导体两端器件。这些器件主要的特征是具有非线性的电流-电压特性。此后随着半导体材料和工艺技 术的发展，利用不同的半导体材料、掺杂分布、几何结构，研制出结构种类繁多、功能用途各异的多种晶体二极管。它可用来产生、控制、接收、变换、放大信号和进行能量转换等。

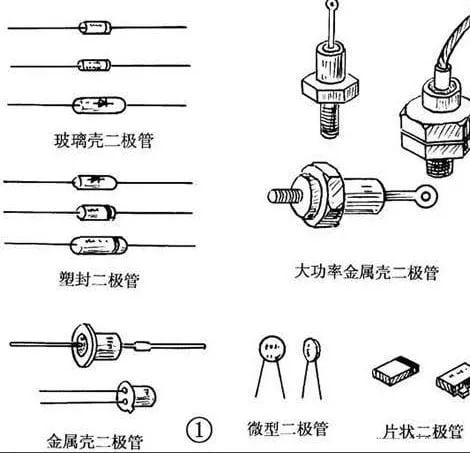

晶体二极管种类繁多，那么如何辨别呢？

二极管的识别很简单：小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极） 或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。

晶体三极管又称半导体三极管，简称三极管或晶体管，是半导体基本元器件之一，也是电子电路的核心元件，具有电流放大作用。它具有三个外电极（引出脚），个别的有4个引脚，其中1根引脚接地用，与其他三个极的功能无关。

三极管的基本功能是对电信号进行放大或对电信号起开关作用，在电子电路中应用十分广泛，是电子设备的核心器件之一。

稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。

稳压二极管(又叫齐纳二极管)，此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

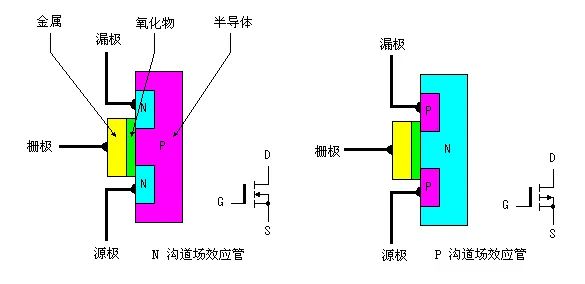

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。

由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高 （108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

传感器(Sensor)是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。

国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

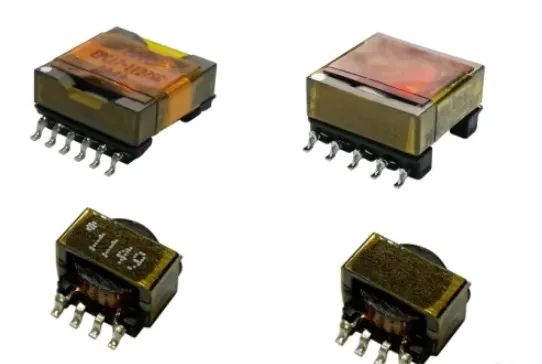

变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变， 但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
