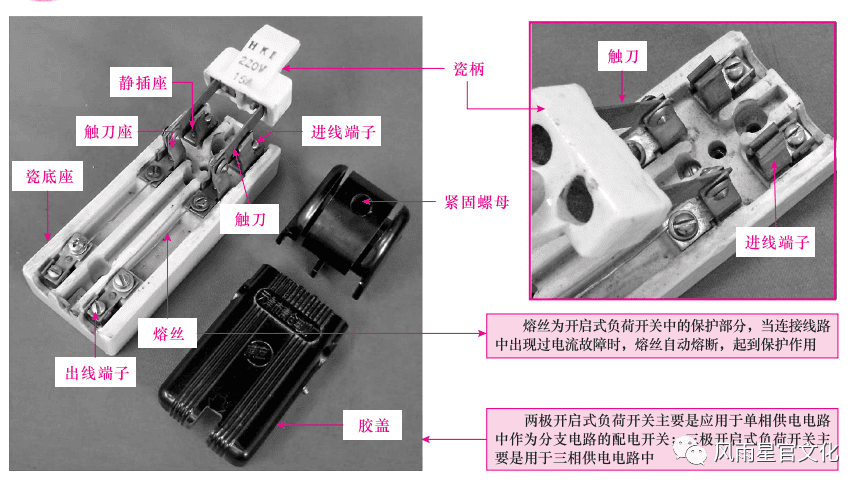

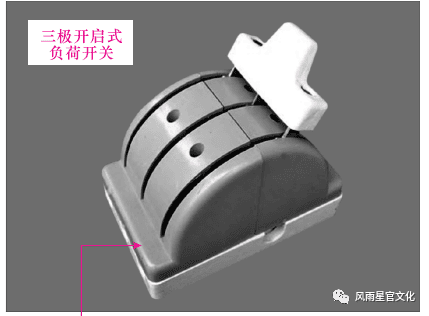

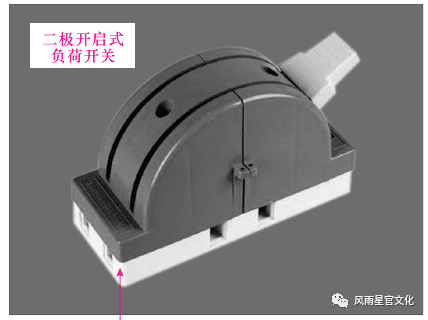

1.开启式负荷开关。（俗称交给闸刀开关）
应用：低压电气照明电路以及支路的配电开关，主要是在带负荷状态下接通或是切断电源电路。
结构：二极式和三级式两种。
不同类型的开启式负荷低压开关的内部结构大体相同， 主要是由瓷底座、 静插座、 进线端子、 出线端子、 触刀、 瓷柄 （手柄）、 熔丝等组成的。

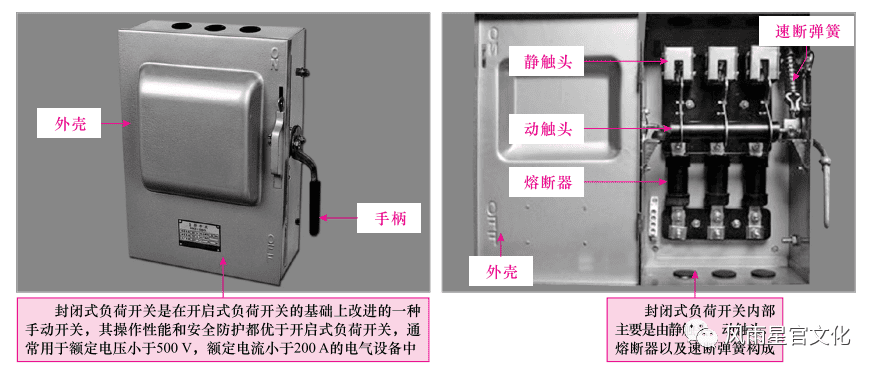

2.封闭式负荷开关。（俗称铁壳开关）

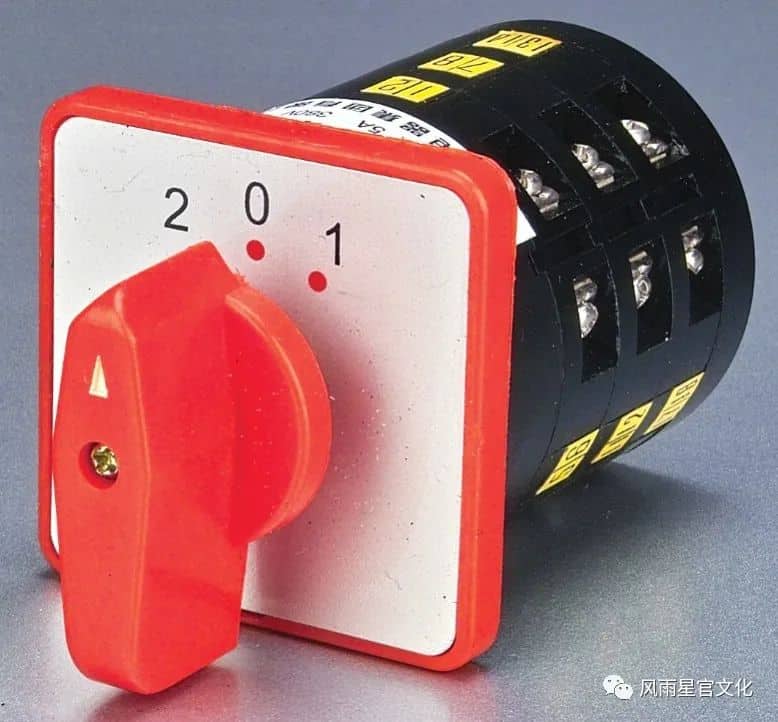

是由多组开关构成的， 是一种转动式的刀开关， 主要用于接通或切断电路。 组合 开关内部有若干个动触片和静触片， 分别装于数层绝缘件内， 静触片固定 在绝缘垫板上， 动触片装在转轴上， 随转轴旋转而变换通、 断位置。
组合开关多用于交流 380V以下，直流 200V以下小功率电动机的正、反转，具有体积小，寿命长、结构简单、操作方便、灭弧性能较好等优点。除了可以应用于电动机的起动外，还可应用于机床照明电路控制以及机床电源引入等。
符号如下：QS

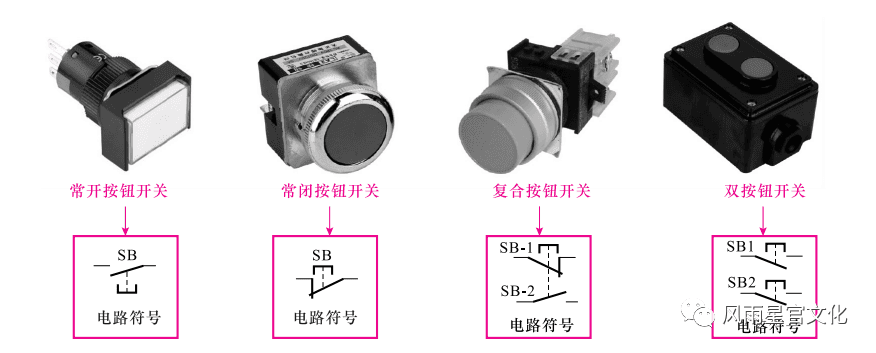

4.按钮开关
按钮是一种手动操作的电气开关， 一般用来在控制线路中发出远距离 控制信号或指令， 去控制继电器、 接触器或其他负载， 实现对主供电电路 的接通或切断， 从而达到对负载的控制， 如电动机的起动、 停止、 正/ 反 转.

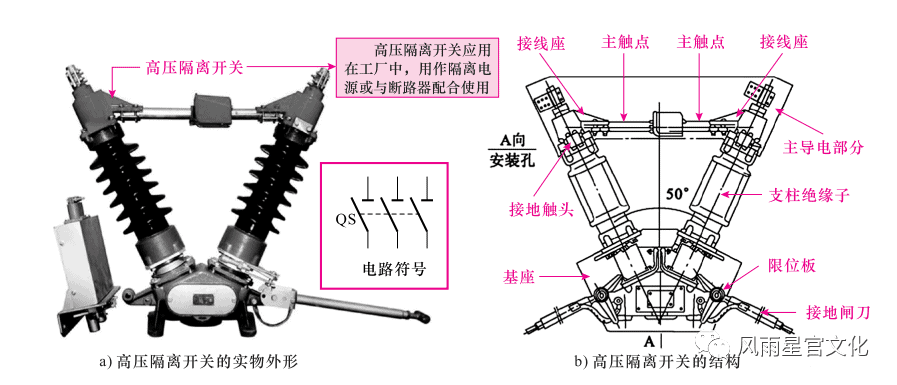

5.高压隔离开关。
隔离开关即在电路中起到隔离作用的开关设备， 一般指的是高压隔离 开关， 即额定电压在 1kV 及其以上的隔离开关， 简称为隔离开关， 主要用 来将高压配电装置中需要停电的部分与带电部分可靠地隔离， 以保证检修 工作的安全。
高压隔离开关的触头全部敞露在空气中， 具有明显的断开点， 隔离开关没有灭弧装置，因此不能用来切断负荷较大的电流或短路电流， 即不能带负荷操作，在采用隔离开关的线路中一般送电操作时：先合隔离开关， 后合断路器或负荷开关类；断电操作时：先断开断路器或负荷类开关， 后断开隔离开关。
符号为QS。
6.低压断路器。
低压断路器是一种既可以通过手动控制， 也可自动控制的低压开关， 主要用于接通或切断供电线路；这种开关具有过载， 短路或欠电压保护的功能，常用于不频繁接通和切断电路中。

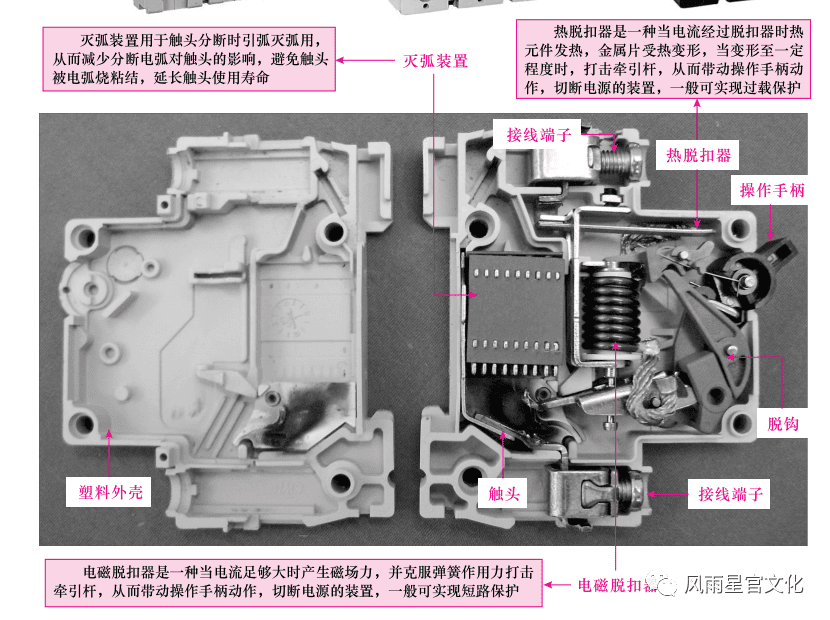

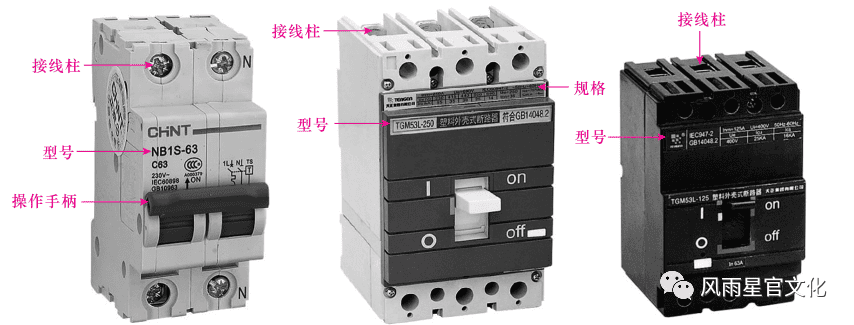

01普通塑壳断路器。（俗称装置式断路器）
普通塑壳断路器又称装置式断路器， 从外部主要可以看到接线柱、 操 作手柄以及相关型号规格的标识， 拆开其塑料外壳后， 即可以看到塑壳断 路器内部主要是由塑料外壳、 脱扣器装置、 触头、 接线端子、 操作手柄等 部分构成的。

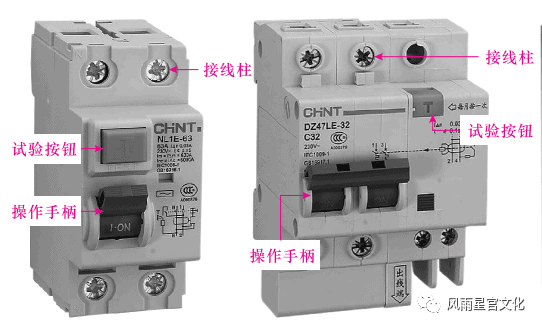

02：漏电保护器
漏电保护器是一种具有漏电保护功能的断路器， 是配电 （照明） 等线 路中的基本组成部件， 具有漏电、 触电、 过载、 短路的保护功能， 对防止 触电伤亡事故的发生， 避免因漏电而引起的火灾事故，

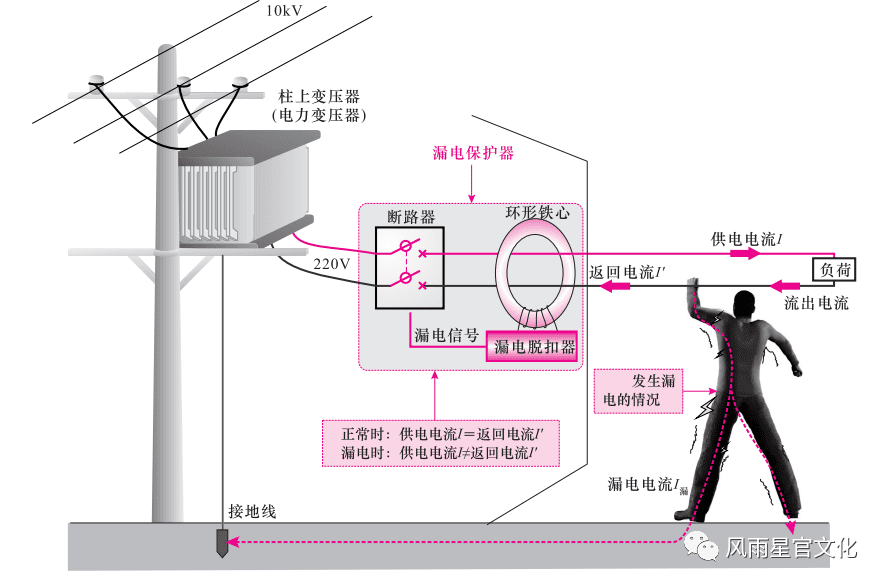

漏电保护器作为一种典型的断路器， 其工作原理如图所示。电路中的电源线穿过漏电保护器内的检测元件 （环形铁心， 也称零序电流互感器）， 环形铁心的输出端与漏电脱扣器相连接。
当被保护电路工作正常， 没有发生漏电或触电的情况下， 通过零序电流互感器的电流相量 和等于零， 这样漏电检测环形铁心的输出端无输出， 漏电保护器不动作， 系统保持正常供电。当被保护电路发生漏电或有人触电时， 由于漏电电流的存在， 使供电电流大于返回电流，通过环形铁心的两路电流相量和不再等于零， 在铁心中出现了交变磁通。在交变磁通的作用下， 检测元件的输出端就有感应电流产生， 当达到额定值时， 脱扣器驱动断路器自动跳闸， 切断故障电路， 从而实现保护。
7.高压断路器。

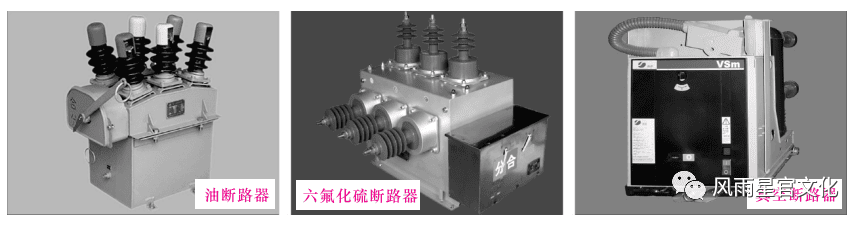

高压断路器是工厂电工配电线路中较为重要的电气设备之一， 具有可 靠的灭弧装置。因此， 不仅能通断正常的负荷电流， 而且能接通和承担一 定时间的短路电流， 并能在保护装置作用下自动跳闸， 切除短路故障。常见的高压断路器有油断路器、 六氟化硫，断路器和真空断路器。

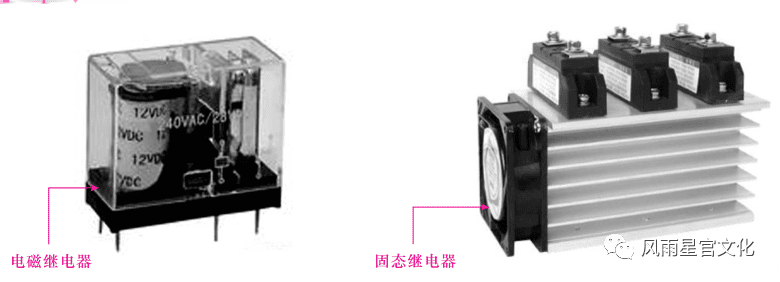

通用继电器既可实现控制功能， 也可实现保护功能， 常用的控制继电器有电磁继电器和固态继电器。

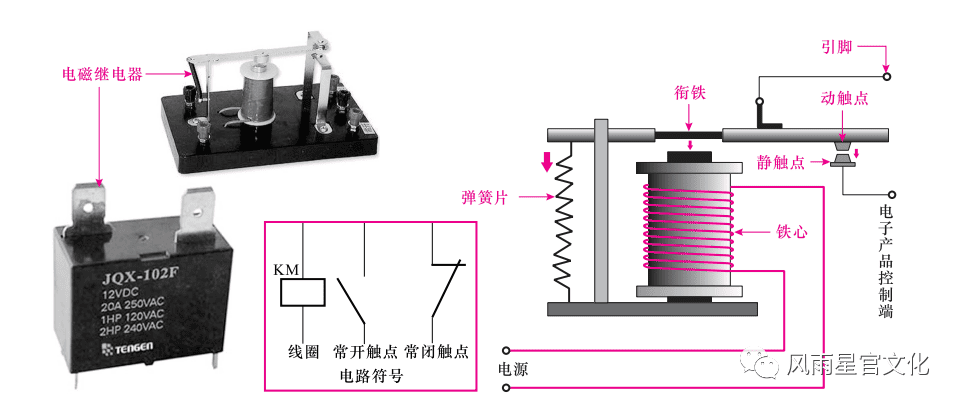

01电磁继电器的功能。
电磁继电器通常都是由铁心、 线圈、 衔铁、 触点簧片等组成的， 通过在线圈两端加上一定 的电压， 线圈中产生电流， 从而产生电磁效应， 衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁心， 来控制触点的吸合， 当线圈断电后， 电磁吸力消失， 衔铁会在弹簧的反作用 力下返回原来的位置， 使触点断开， 通过该方法控制电路的导通与切断。
电磁继电器的优点在于体积小， 控制电源小， 在使用过程中可以通过 较小的电磁线圈电流控制较大的输出功率。

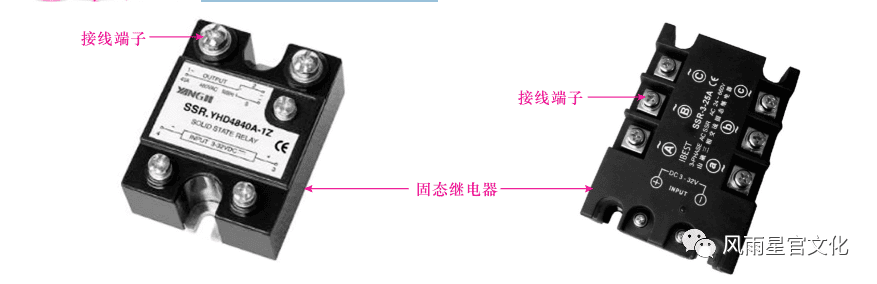

02固态继电器的功能。
固态继电器 （ Solid State Relays， 缩写 SSR） 是一种无触点电子开关， 主要用来实现控制回路 （输入电路） 与负载回路 （输出电路） 的电隔离及 信号耦合的通断切换功能。
9.控制继电器。

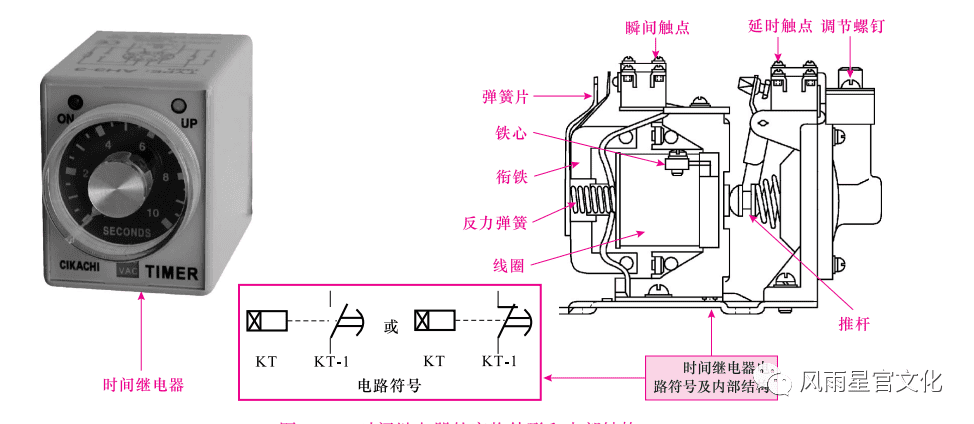

控制继电器通常用来控制各种电子电路或器件， 来实现线路的接通或 切断的功能。常用的控制继电器有中间继电器、 时间继电器、 速度继电器、 压力继电器等。

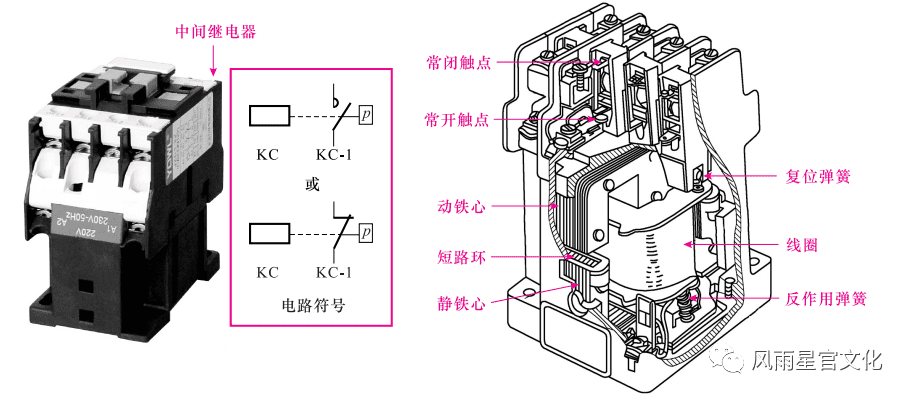

01中间继电器的功能。
中间继电器通常用来控制各种电磁线圈使信号得到放大， 将一个输入 信号转变成一个或多个输出信号。中间继电器的主要特点在触点系统中， 没有主、 辅的区别， 允许通过的电流也是相等的。触点数量也较多， 在控 制电路中起到中间放大的作用。
04压力继电器的功能。
压力继电器是将压力转换成电信号的传感器件， 主要检测水、 油、 气 体以及蒸汽的压力等，

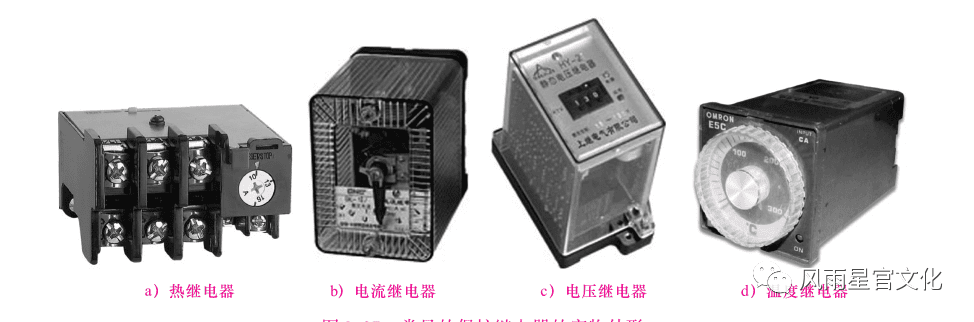

10保护继电器。
保护继电器是一种自动保护器件， 可根据温度、 电流或电压等的大小， 来控制继电器的通断。常用的保护继电器有热继电器、 电流继电器、 电压 继电器及温度继电器等。

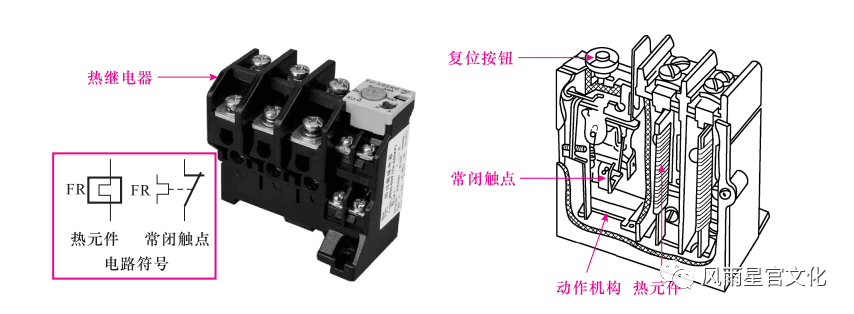

01热继电器的功能。
热继电器是利用电流的热效应原理实现过热保护的一种继电器。它是 一种电气保护元件，
主要用于电动机的过载保护、 断相保护、 电流不平衡保护以及其他电气设备发 热状态时的控制。

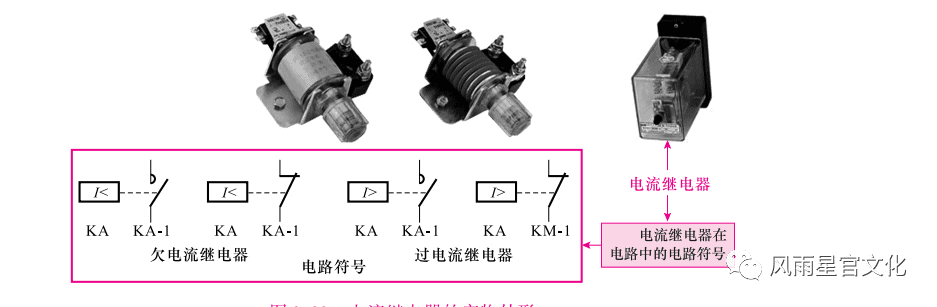

02电流继电器的功能。
电流继电器是指根据继电器线圈中电流大小而接通或断开电路的继电器。通常情况下， 电流继电器分为过电流继电器、 欠电流继电器以及交流 通用继电器三种。

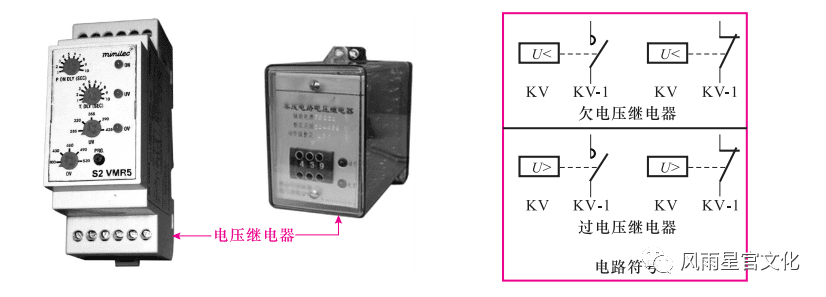

03电压继电器的功能。（零压继电器）
电压继电器又称零电压继电器， 是一种按电压值动作的继电器， 主要 用于交流电路的欠电压或零电压保护。

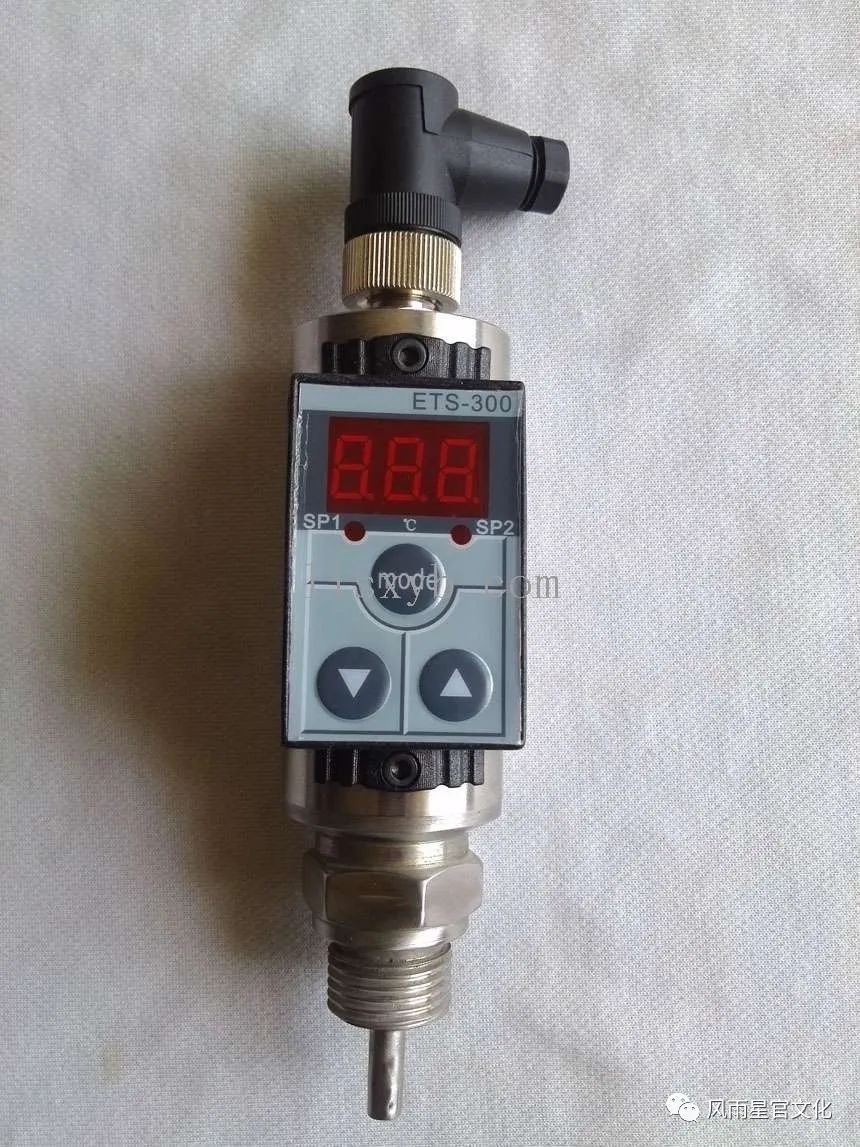

04温度继电器的功能。
温度继电器是一种通过温度变化控制电路导通与切断的继电器， 当温 度达到温度继电器设定值时， 温度继电器会断开电路， 起温度控制和保护 作用。
