1.输入电容
1.1电容耐压
220V 指的是交流电的有效值,实际上220V的市电电压是不稳定的,一般在176V-264V之前,
所以最大值为峰值264*1.414=373V
1.2输入电容容值选取
1)输入电解电容经验选取法
当输入电压为220V±20%(AC176-264V) 时按照输出功率选取: w/uF2、当输入电压为110±20%时(AC88-132V) 时按照输出功率选取: w/ (2-3) uF此时耐压 (200V)

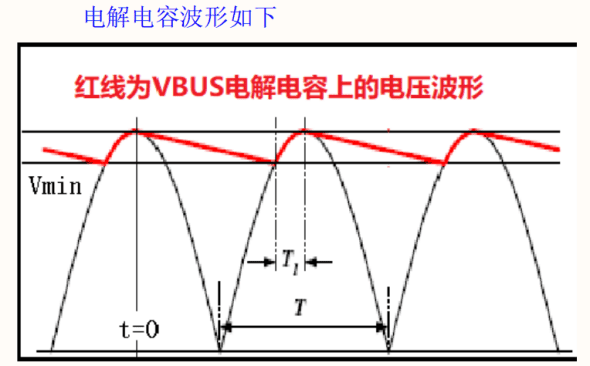

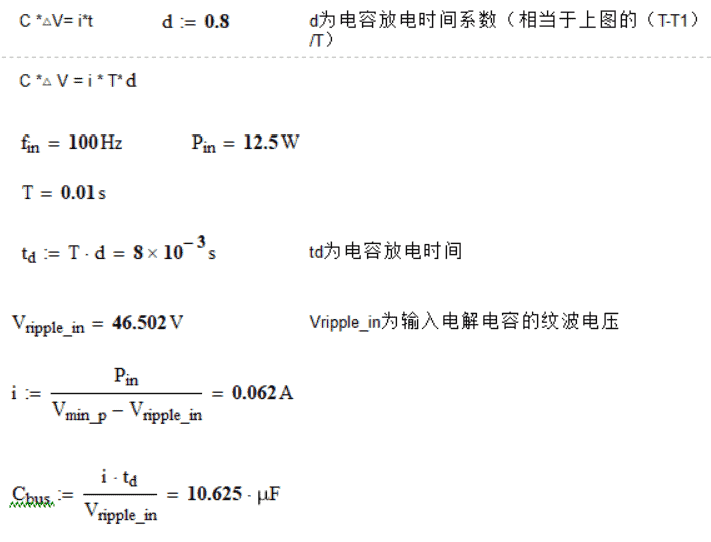

2)输入电解电容容值快速估算
其中:Vmin_p为AC的最小电压,对应AC176V
2.整流桥的选择
整流桥的作用就是把输入交流电压整形成直流电压，把正弦波整成馒头波,由于整流管的单向导电性，在输入电压瞬时值小于滤波电容上电压时整流桥.在这个时候是不导通的，使整流桥的电流变成2-3ms左右的窄脉冲。为获得所需要的整流输出电流，这个电流窄脉冲的幅值将会很高。通常整流桥的额定平均电流应该降额使用。

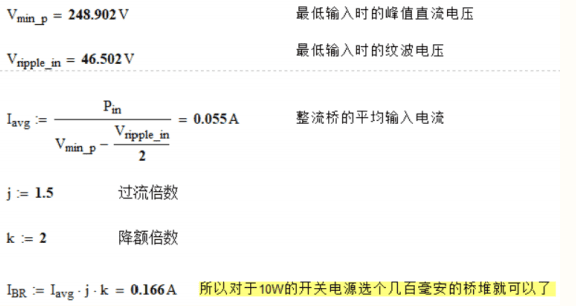

2.1整流桥的电流选择
选择整流桥的电流必须大于Ibr
2.2整流桥的耐压
整流桥的常态耐压为输入电压的峰值电压比如AC176-264V的最高峰值为264*根号下2=373V由于需要考虑在做浪涌 (4级) 实验的时候，有个2000V的峰值灌倒输虽然有压敏电阻，但压敏电阻抑制电压后还有有个残余电压比如471KD10残压为775V
3.X电容上的放电电阻
信息技术设备的安全，国家标准: GB4943-2011等同于UL60950摘文如下:
“设备在设计上应保证在交流电网电源外部断接处,尽量减小因接在一次电路中的电容器贮存有电荷而产生的电击危险.
通过检查设备和有关的电路图来检验其是否合格.检查时考虑到断开电源时通/断开关可能处于任一位置如果设备中有任何电容器,其标明的或标称的容量超过 0.1uF,而且接在一次电路上,但该电容器的放电时间常数不超过下列规定值,则应认为设备是合格的:
一对 A 型可插式设备,1S;和一对永久性连接式设备和 B 型可插式设备,10s.
有关时间常数是指等效电容量(uF)和等效放电电阻值(M )的乘积如果测定等效电容量和电阻值有困难,则可以在外部断接点测量电压衰减.
注:在经过一段等于一个时间常数的时间,电压将衰减到初始值的 37%.”
X电容的作用是,在1s以内放电到原来电压的37%,放电时间可以利用基础的RC充放电回路计算.
初始电压为E的电容C通过R放电
V0=E,V0为电容上初始电压
Vt为电容C由R放电,过时间t后电容上的电压

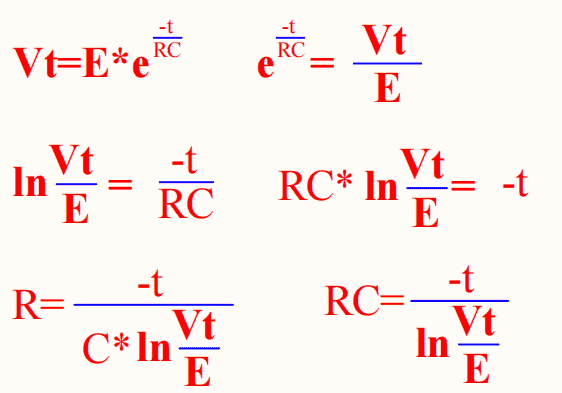

故电容器放电，任意时刻t，电容上的电压为：
根据放电公式求取X电容上的放电电阻
此开关电源的C为两个X电容为200N
C=200NF
1s内把电放到原电压的37%
t=1s
Vt=0.37E

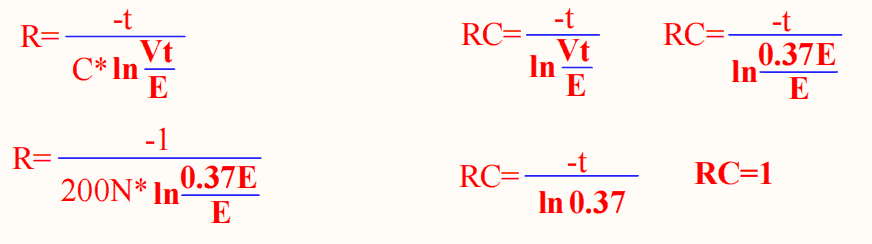

则可以快速求出放电电阻
R=5.029MΩ, 选择R＜5.029MΩ
RC=1,选择时间常数RC＜1
快速计算方法:利用RC<1
1、封装1206
2、电压Vmax=200V
3、电流Imax=2A
4、功率Pmax=1/4W不超过一半
5、阻值RC=1,根据安规快速计算
4.EMI电路参数
4.1关于X电容和Y电容
1)X电容根据实际情况选取，一般功率越大X电容会更大

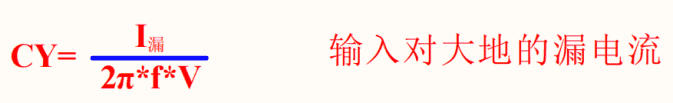

2)Y一般会根据客户要求的漏电流来选取
漏电流、施加电压频率、施加电压幅值客户都会给出，或者参照各公司企业标准参考，一般漏电流要求有比较小的比如0.35mA的，也有要求没那么严格的比如10mA 电压一般施加为50Hz，施加电压幅值一般为2000-3000V左右 .
根据IEC 60384-14,电容器分为X电容及Y电容
X电容是指跨于L-N之间的电容器2.Y电容是指跨于L-G/N-G之间的电容器(L=Line, N=Neutral, G=Ground)
X电容底下又分为X1，X2，X3,主要差别在于:
1)X1耐高压大于2.5 kY,小于等于4 kV;
2)X2耐高压小于等于2.5 kV:
3)X3耐高压小于等于1.2 kV
Y电容底下又分为Y1，Y2，Y3,Y4,主要差别在于:(耐直流电压等级)
1)Y1耐高压大于8 kV:
2)Y2耐高压大于5 kv;
3)Y3耐高压 n/a
4)Y4耐高压大于2.5 kV
4.2共模电感选取

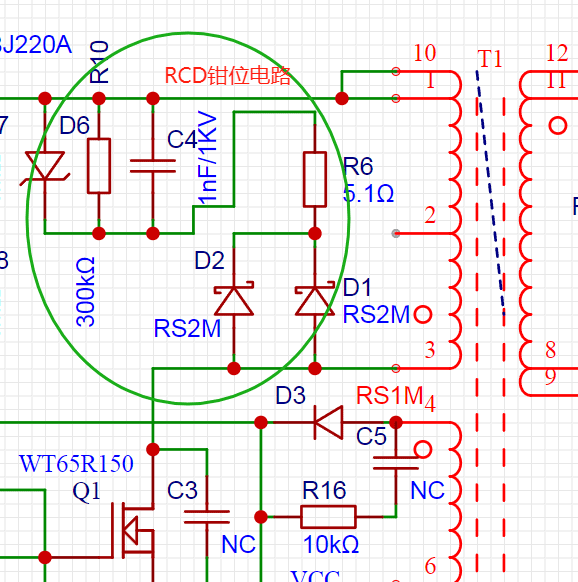

5.RCD吸收电路

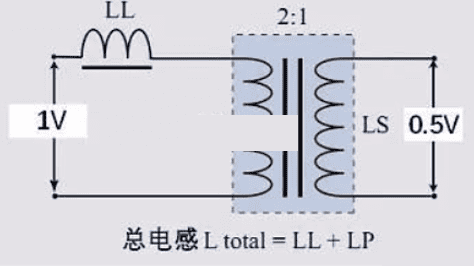

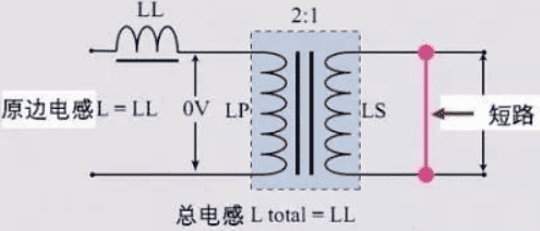

5.1先说下变压器漏感的原因.

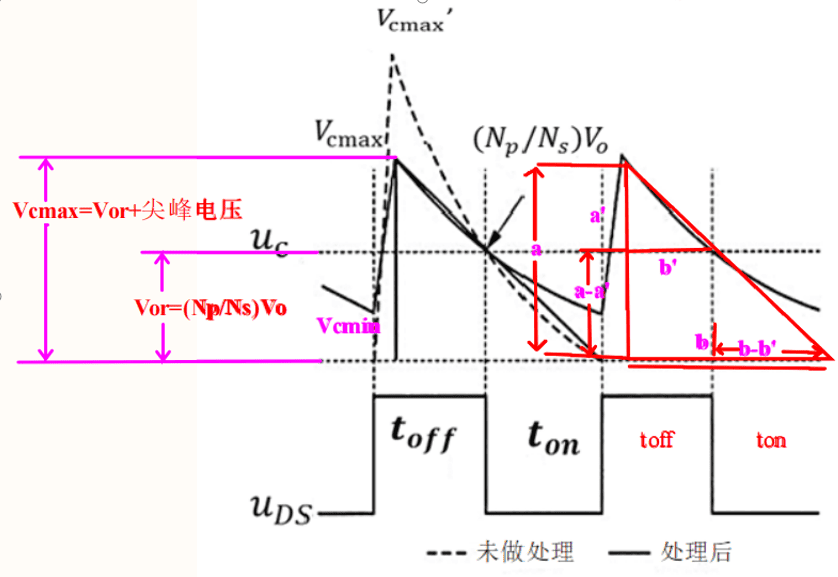

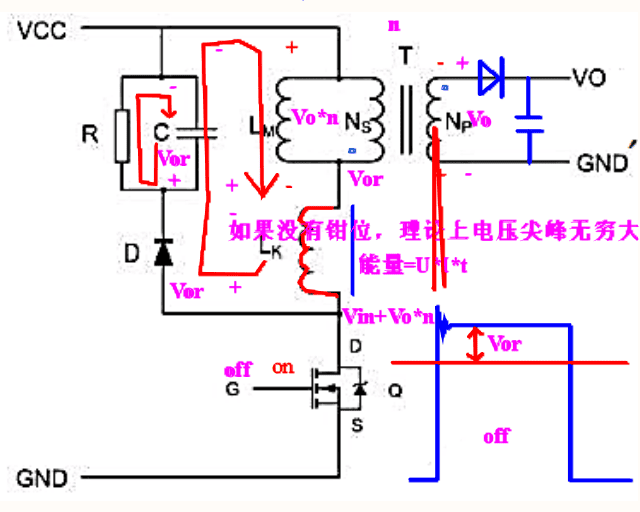

5.2再说RCD钳位电路吸收漏感的原理.

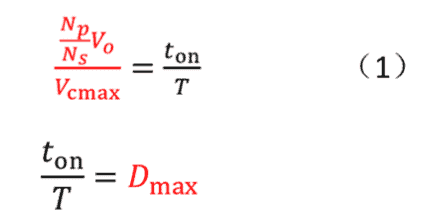

5.3RCD参数具体计算
，需满足
本篇文章来源于微信公众号: 硬件设计工匠 喜欢可以搜索关注!
