目录

一.电子零件分类

二.极性识别方法

三.常用名词解释

四.插件元器件识别

一.电子零件分类

一般根据元器件的电子特征，分类如下：

• 电子元器件




• 无源器件/被动器件 Passive componen：

1. 电阻 Resistor

2. 电容 Capacitor

3. LC复合器件（LC滤波器等）


4. 电感类器件（包含电感Inductor、磁珠Bead、继电器Relay、变压线圈Transformer）




• 有源器件/主动器件 Active component：

1. 二极管 Diode

2. 三极管 Transistor

3. 场效应管 MOSFET

4. 晶振Crystal等其他器件

5. 集成电路 IC（QFN，QFP，LGA，BGA，CCGA等）




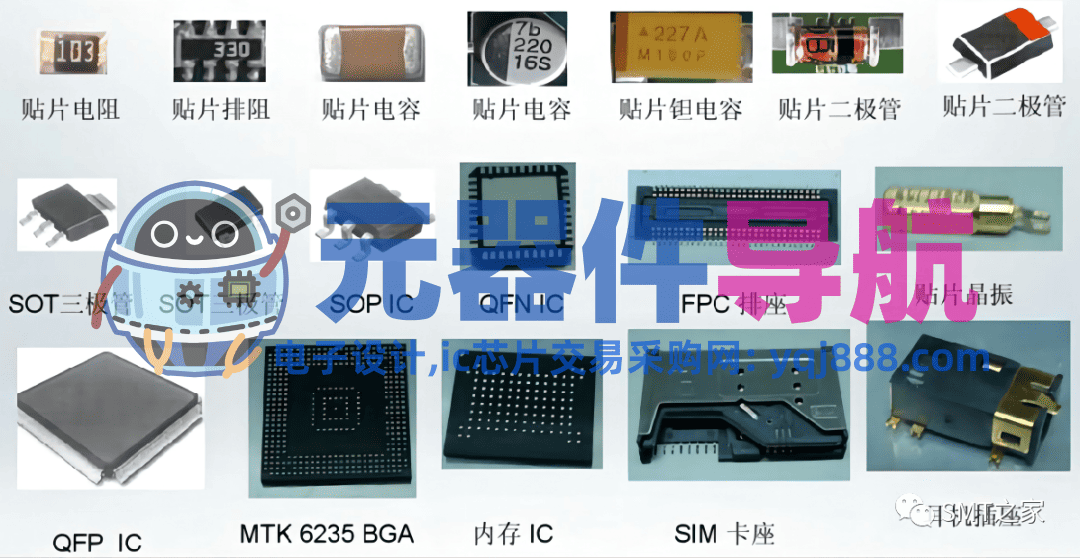

零件类型的介绍

1. 电阻

2. 电容

3. 电感

4. LED

5. 二极管

6. 三极管

7. 晶振

8. IC

9. BGA

10.连接器

11.其它类型

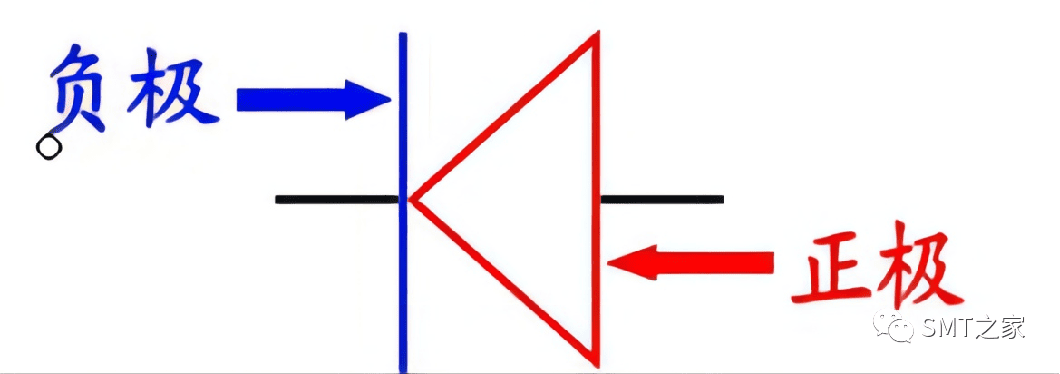

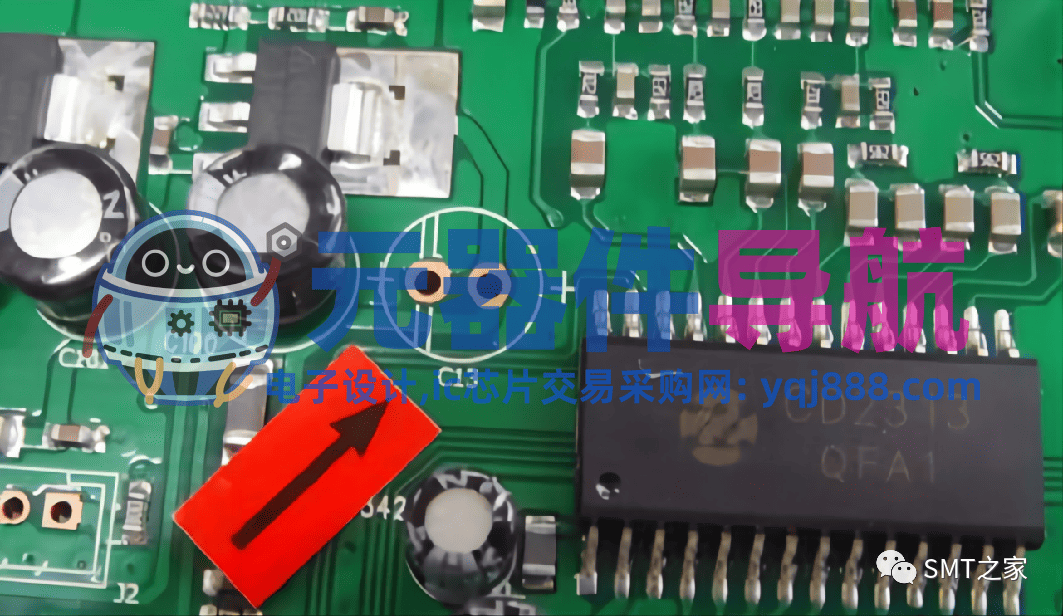

什么是极性?

极性是指：

元器件的正负极或第一PIN与PCB(印刷线路板)上的正负极或第一PIN

在同一个方向.如果元器件与PCB上的方向未对应时,我们称为反向不良.

    当元器件出现反向时,即使准确的贴装PCB板焊盘上并且焊接良好,也不能满足有效的电气连接.而且还会造成测试时PCBA烧板,功能不良.如果不能及时发现,就会造成生产工时以及成本的浪费.出货到客户更会影响到公司的声誉和订单.

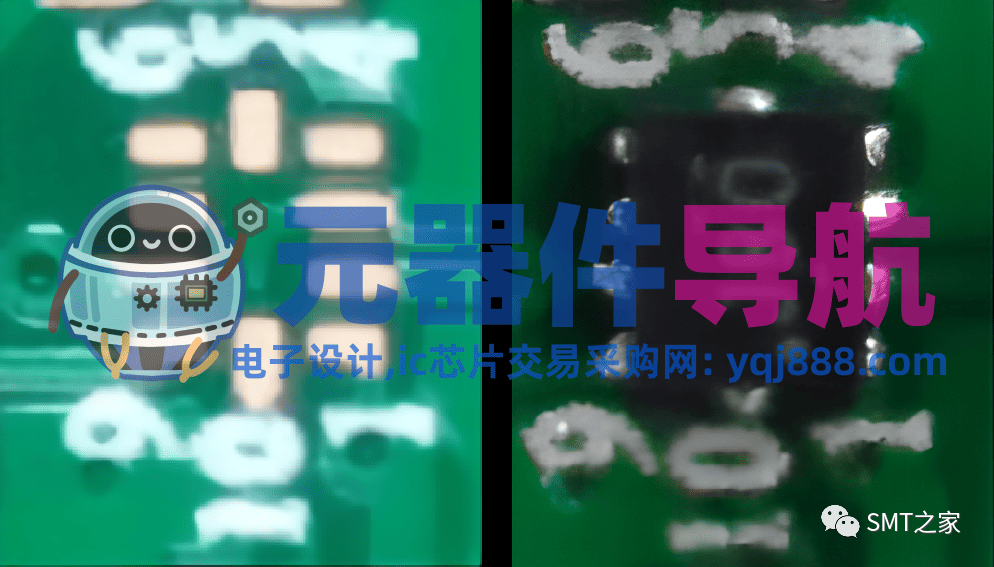

如何识别极性?

反向造成的严重后果！

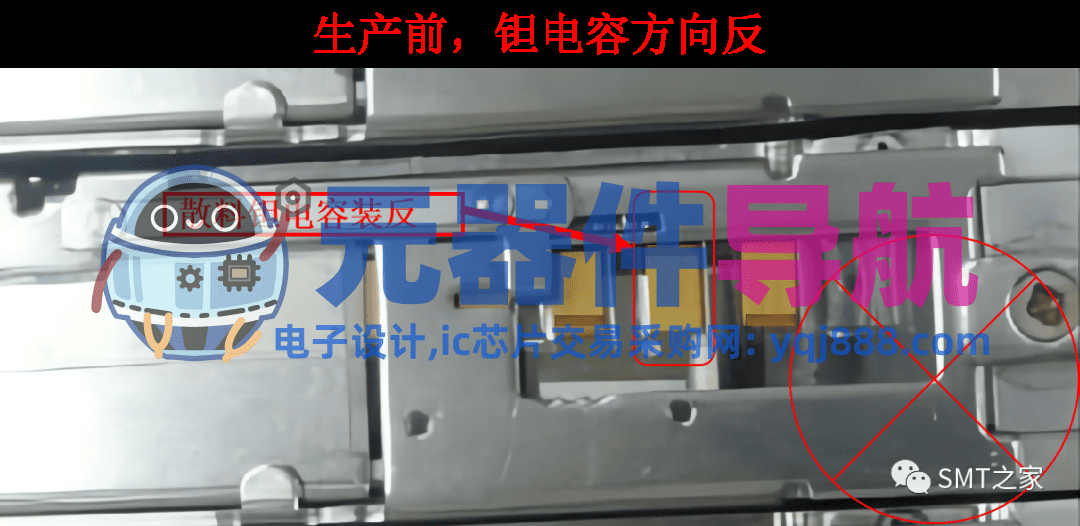

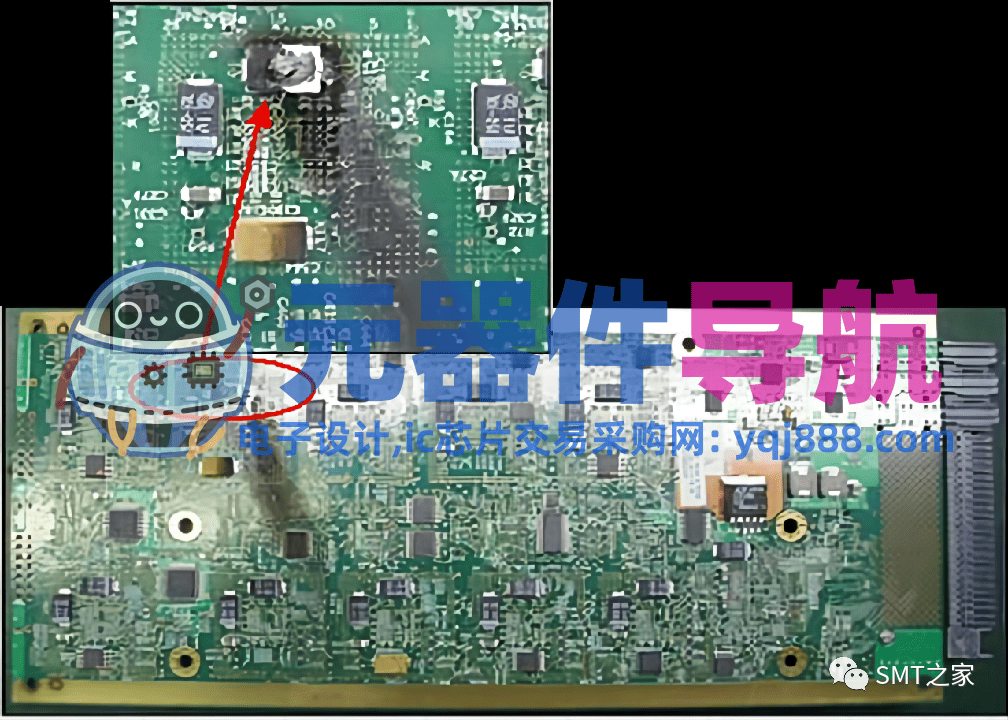

重大品质异常1.- – – 钽质电容反向烧板.

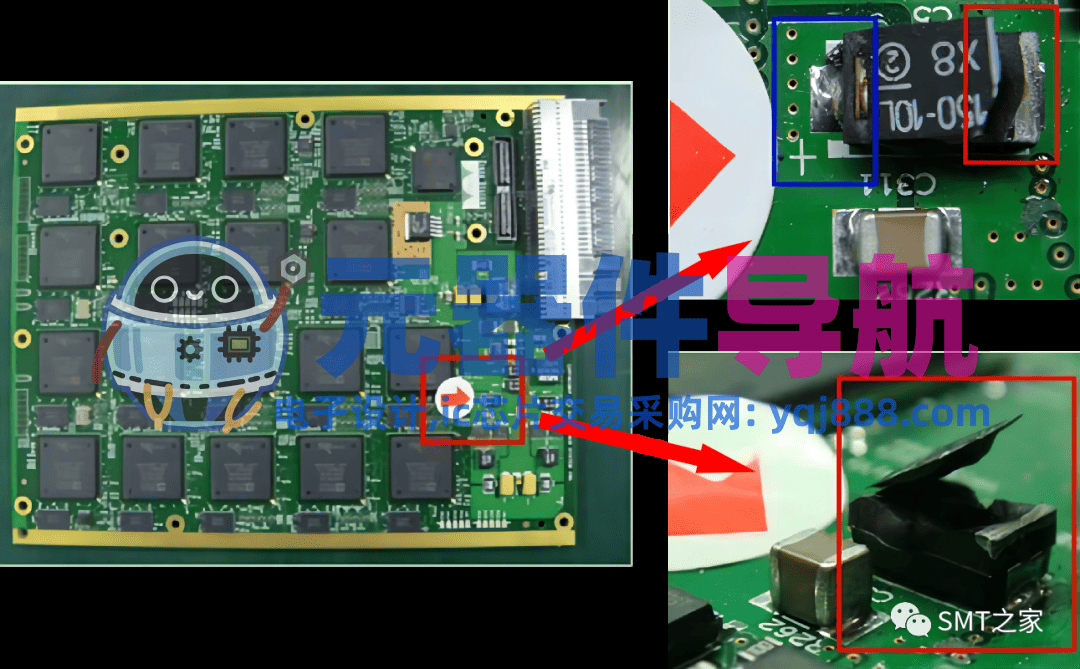

重大品质异常2.- – – 钽质电容反向烧板.

二.极性识别方法

电阻(Resistor)

简介:简称Res,在PCB板上用R代表.

特性:可以吸收电能并消耗电能,同时转换为热能的能量转换元件.

主要作用:分压﹑分流﹑限流﹑降压﹑阻抗匹配等.

类型:

片式电阻Chip Resistor（重点介绍）

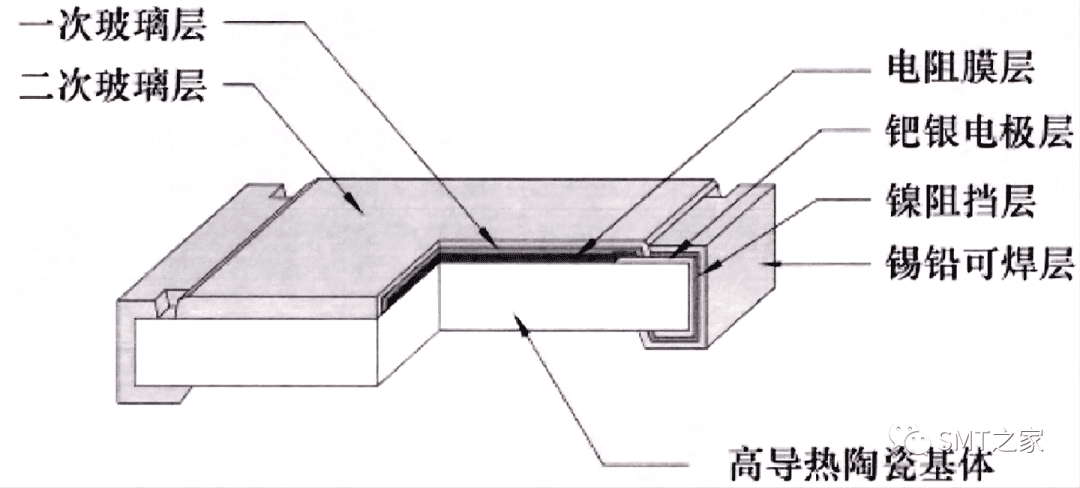

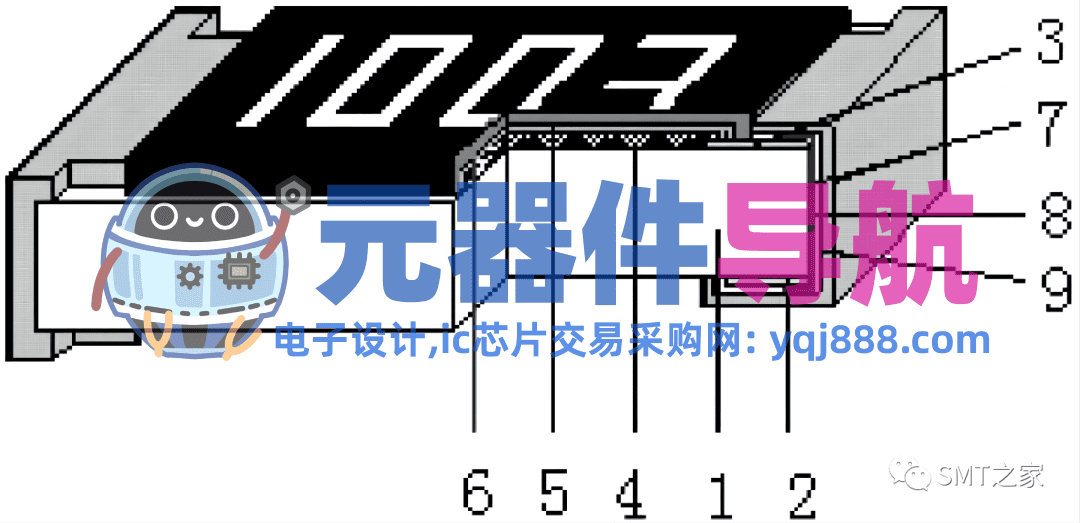

片式电阻器一般由:

陶瓷基片1、背面电极2、正面电极3、电阻体4、内层保护(一次保护层)5、外层保护(二次保护层)6、端电极7、中间电极8、外部电极9组成。

其中还有SOP﹑SIP﹑芯片载体型﹑芯片阵列型(排阻)等.

极性标示方法:

1.片式电阻:无极性要求.

2.芯片阵列型:无极性要求.

3.SOP/SIP/芯片载体型:零件极性点对应PCB极性点.

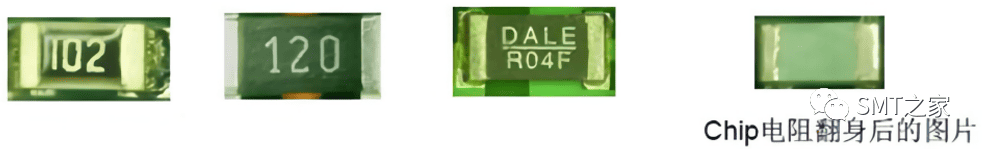

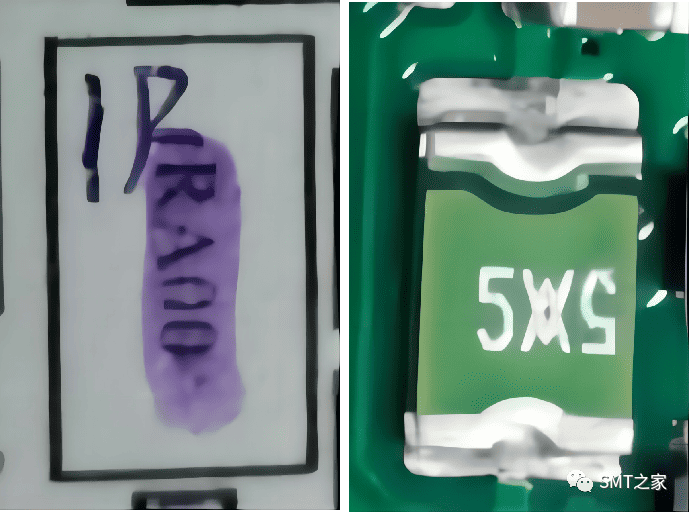

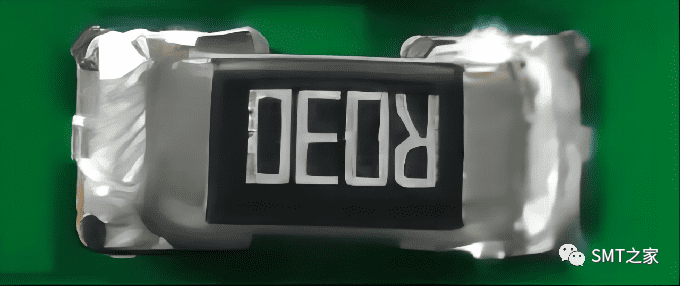

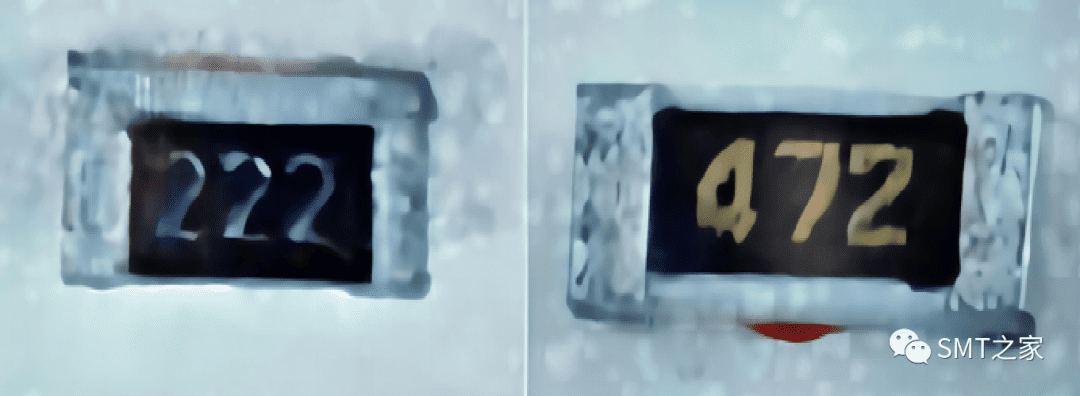

1. 片式电阻Chip Resistor(R 无极性).

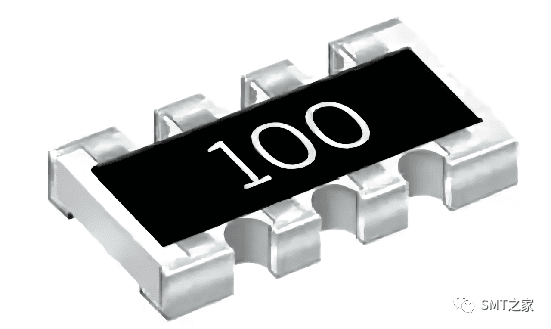

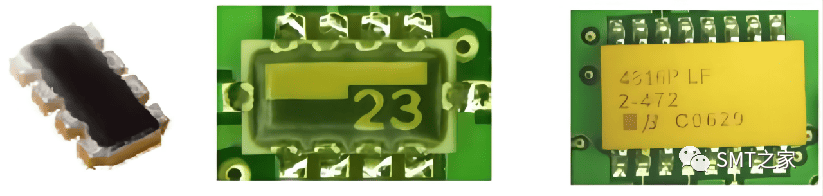

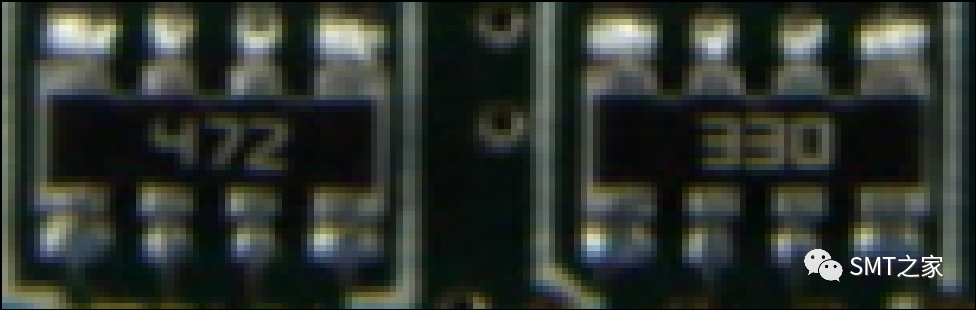

2.排阻/芯片阵列型Arrange Resistance(RA或RN无极性)

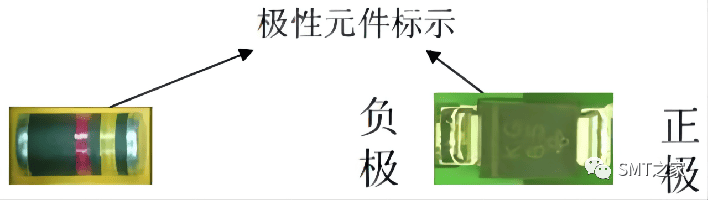

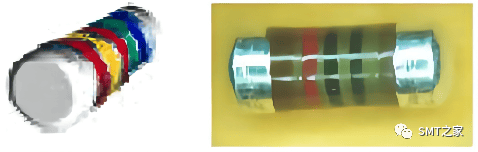

3.Melf电阻Melf Resistor(Melf电阻有极性）

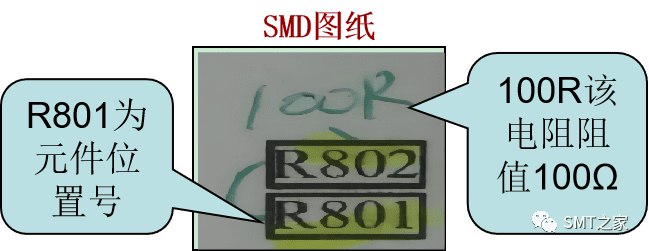

4.PCB、图纸、成型后对比

二.极性识别方法

电容(Capacitor)

简介:简称Cap,在PCB板上用C代表.

特性:能存储能量和改善电压,主要用于振荡电路.在电路中起隔离直流,通交流,及旁路,滤波和耦合等作用.

类型:陶瓷电容﹑钽质电容﹑铝电解电容.

极性标示方法:

1. 陶瓷电容:无极性要求.

2.钽质电容:零件与PCB均标示正极.

3.铝电解电容:零件标示负极,PCB丝印标示正极.

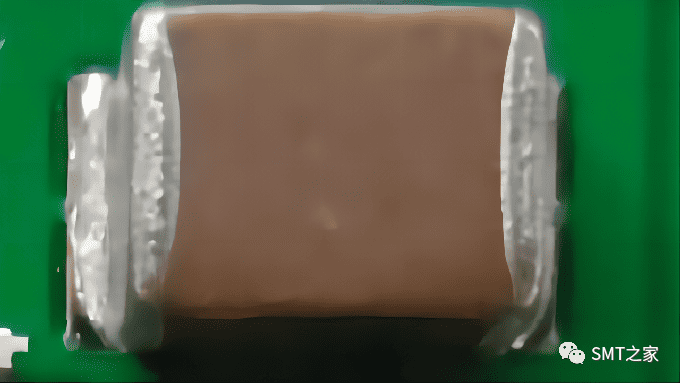

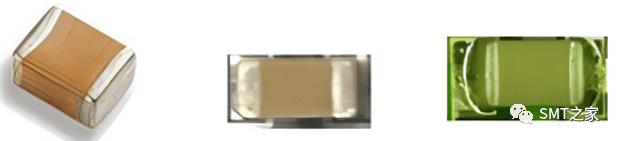

1. 陶瓷电容Ceramic Capacitor (MLCC无极性).
   在电容家属中,我可是没有极性要求的陶瓷电容哦！


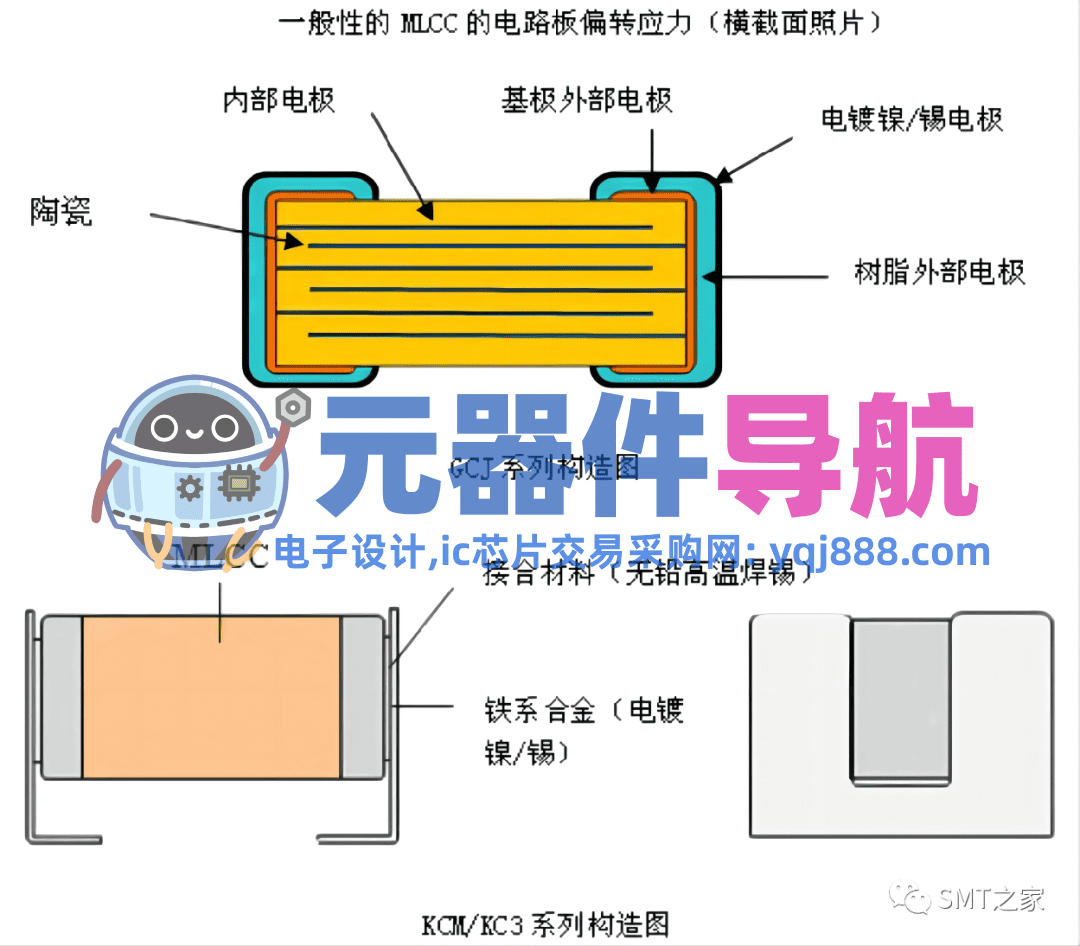

对贴片焊接后的电路板进行分板测试作业过程中，机械应力等会对MLCC产生裂纹，而这种裂纹很可能导致在通电时发生燃烧的最坏后果。

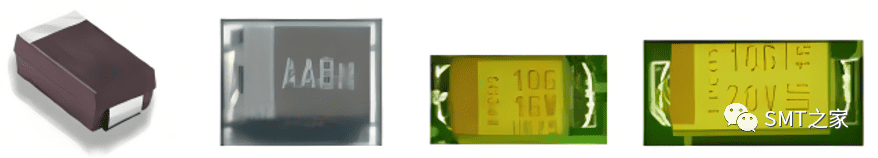

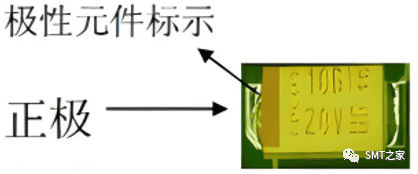

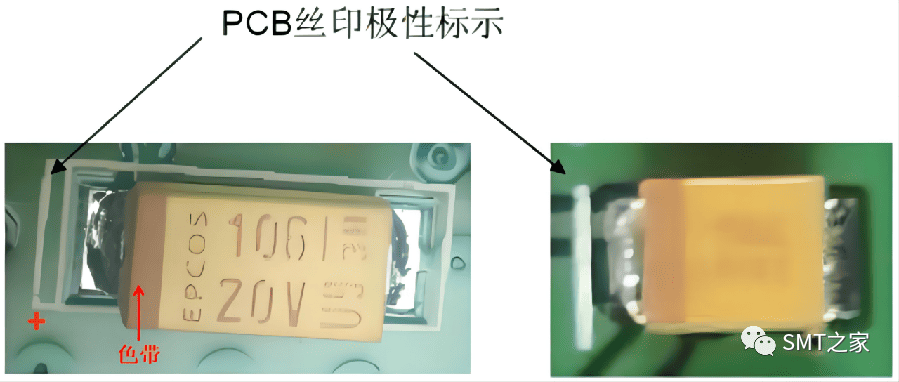

2.钽质电容Tantalum Capacitor (有极性).

PCB和零件正极标示:

1>色带标示；

2>“+”号标示。

极性反向

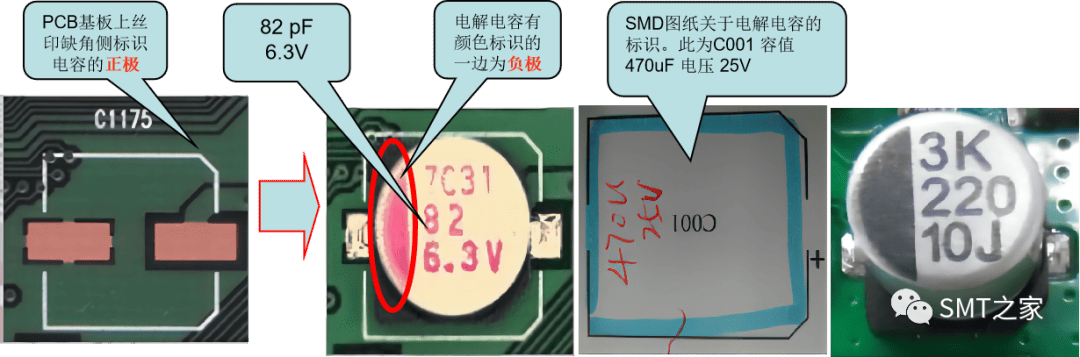

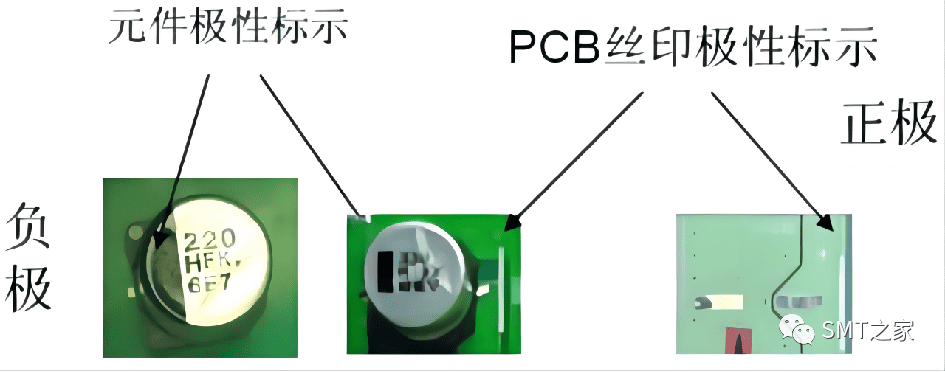

3.铝电解电容Aluminium Capacitor（电解电容 有极性).

零件标示:1>色带代表负极.PCB标示:1>色带或“+”号代表正极.

极性反向

电解电容

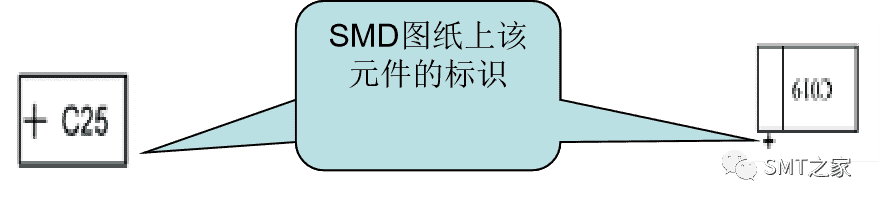

PCB板、图纸、成型的对比

电感(Inductor)

简介:简称Induct,在PCB板上用L代表.

特性:是一个储能元件,以磁场的形式存储能量.主要作用为遏流﹑退耦﹑滤波﹑调谐﹑延迟﹑补偿﹑高频率波﹑振荡等.

类型:片式﹑线圈﹑继电器﹑变压器﹑滤波器等.

电感用字母“L”表示，单位是亨利，用“H”表示。

1亨利(H)=1000毫亨(mH)=1000000微亨(uH)

极性标示方法:

1.片式线圈等两个焊端封装:无极性要求.

2.继电器/变压器/滤波器等多PIN封装:有极性要求.

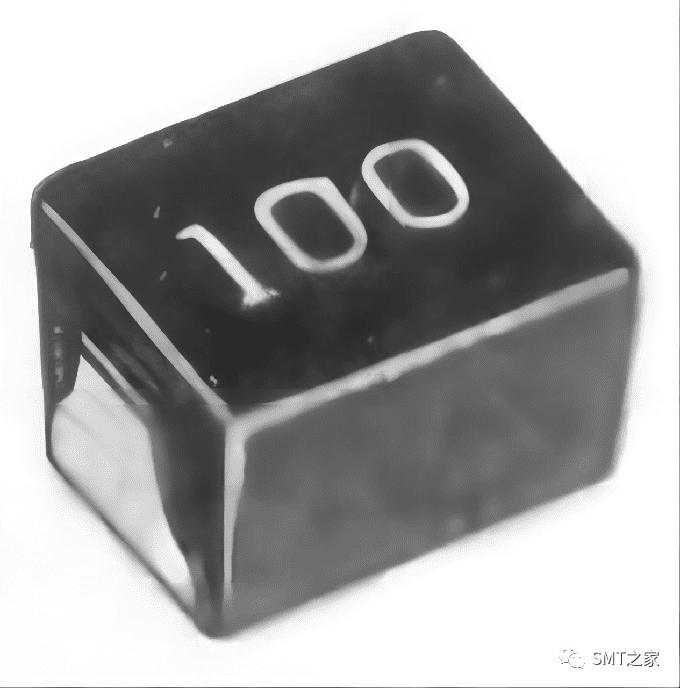

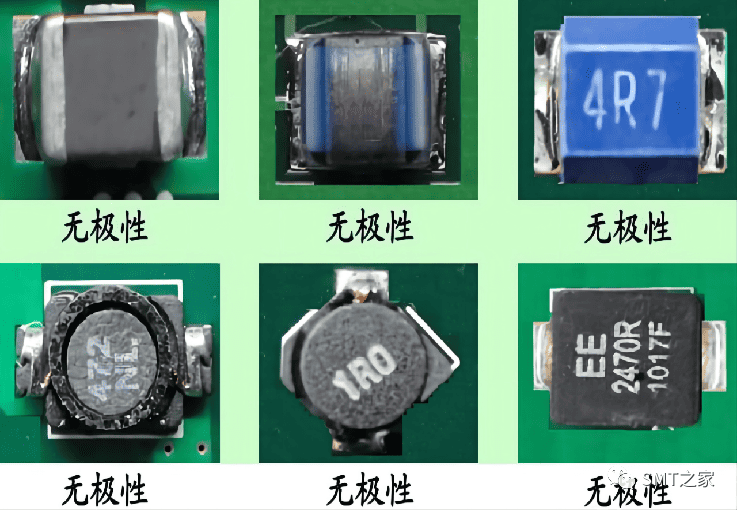

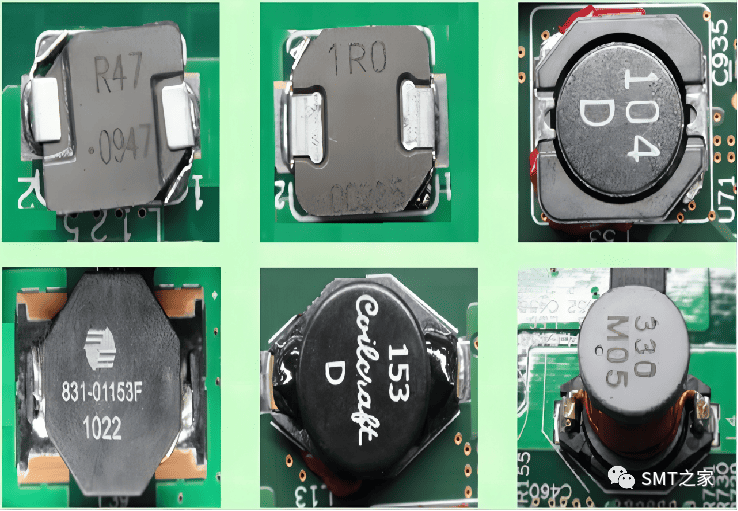

1. SMT表面贴装两个焊端电感(无极性).

3.多Pin电感类(有极性).

零件标示:1>圆点/“1”代表极性点.

PCB标示:1>圆点/圆圈/“*”号代表极性点.

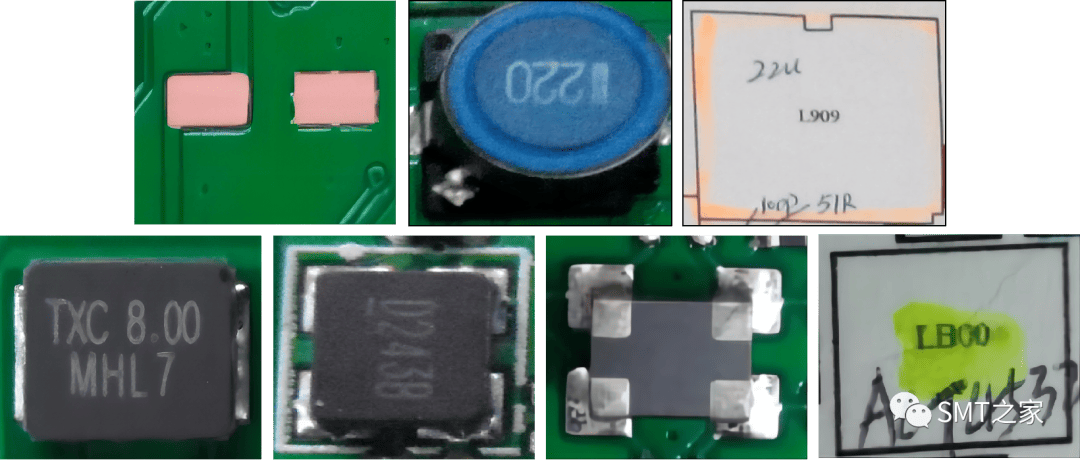

PCB板、图纸、成型的对比。

发光二极管(Light Emitting Diode)

简介:简称LED,在PCB板上用CR/D/LED代表.

特性:是由磷化镓等半导体材料制成,能直接将电能转变成光能的发光显示器件.当其内部有一定电流通过时,就会

     发光.是一种单向导通性能的电子器件.

类型:片式﹑插件型.

极性标示方法:

1.LED:有极性要求,需要用万用表测量确认极性.

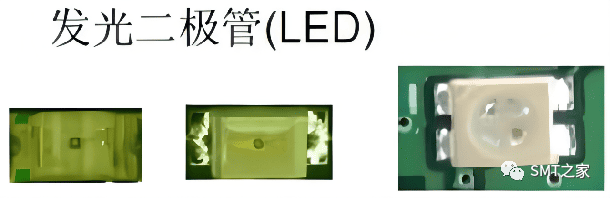

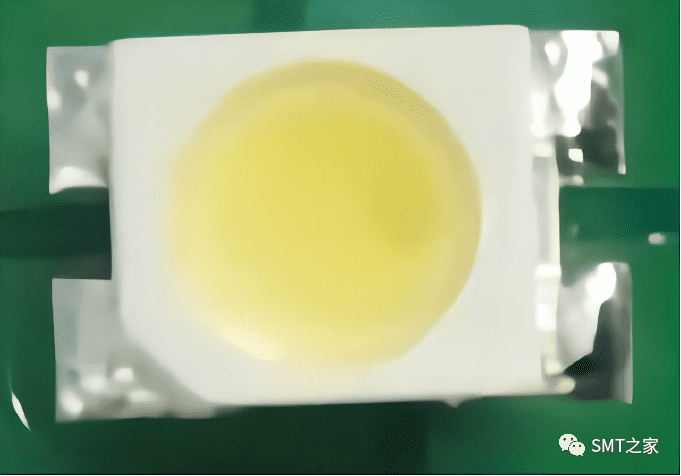

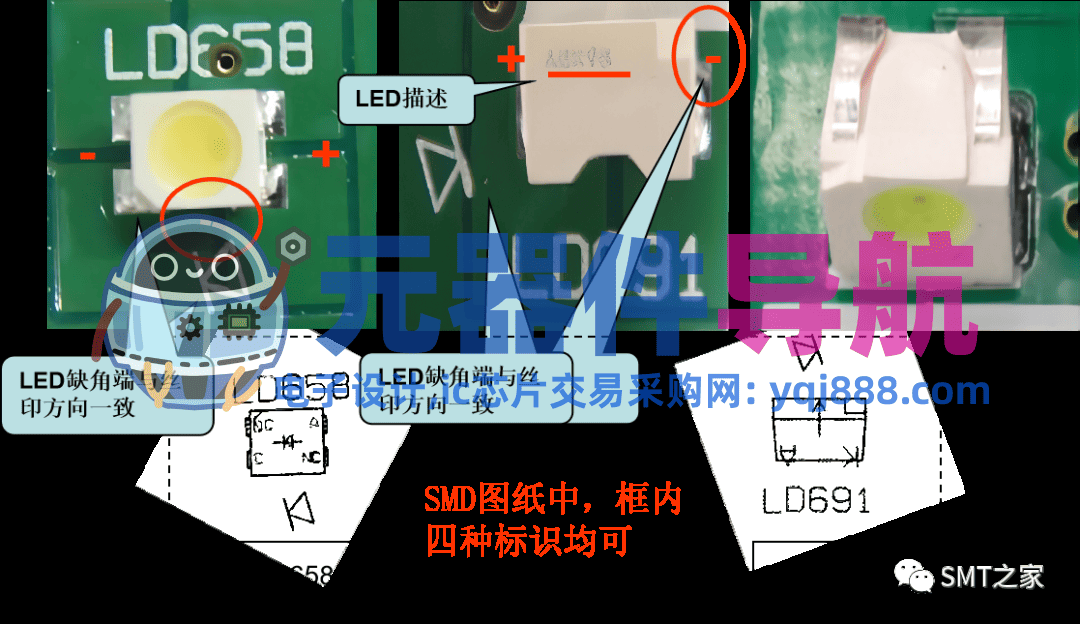

1.SMT表面贴装LED(有极性).

零件负极标示:用万用表确认负极后与PCB负极对应.

PCB负极标示:1>竖杠代表,2>色带代表,3>丝印尖角代表.

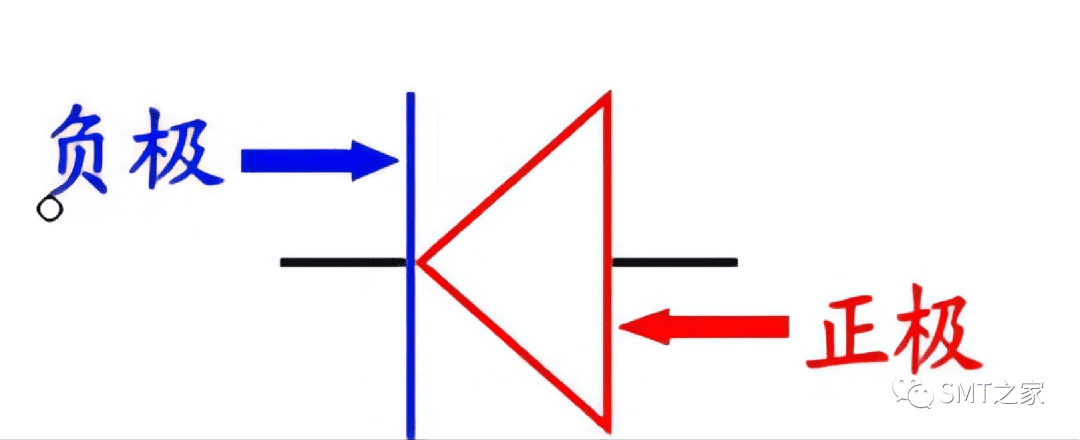

二极管(Diode)

简介:简称Dio,在PCB板上用CR/D/V代表.

特性:通过PN结以实现电流单向导通性能的电子器件.

主要应用于磁盘驱动器,开关电源,电池反接保护等领域.

类型:片式﹑插件型.

极性标示方法:

1.零件标示方法:色带/凹槽/颜色标示负极.

2.PCB标示方法:色带/匚框/竖杠/字母C/K标示负极.

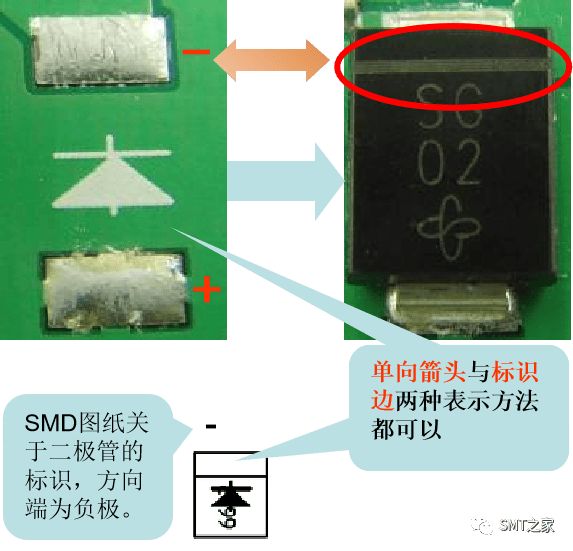

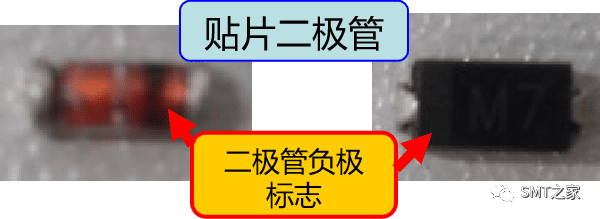

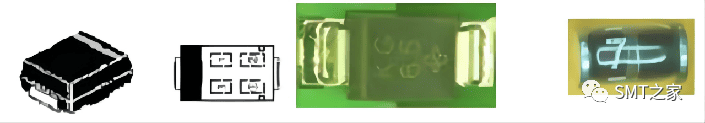

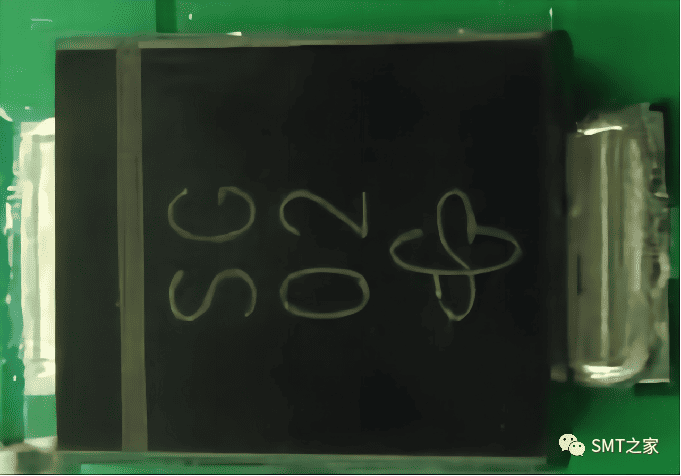

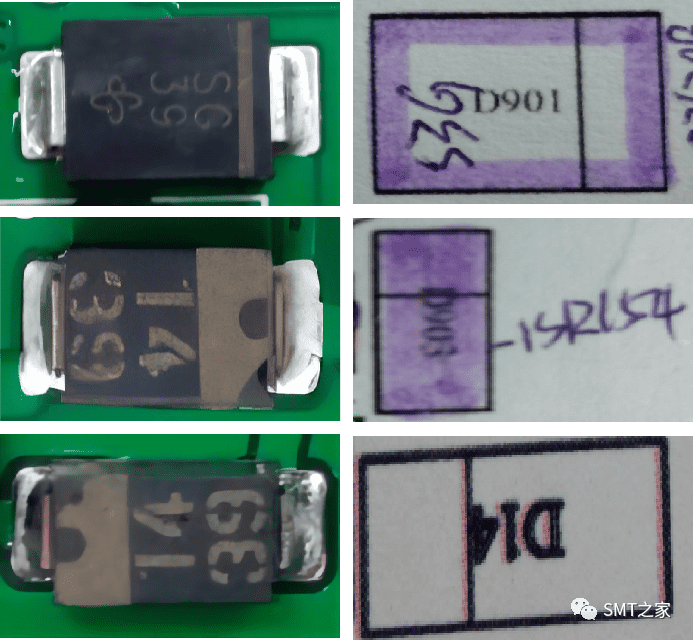

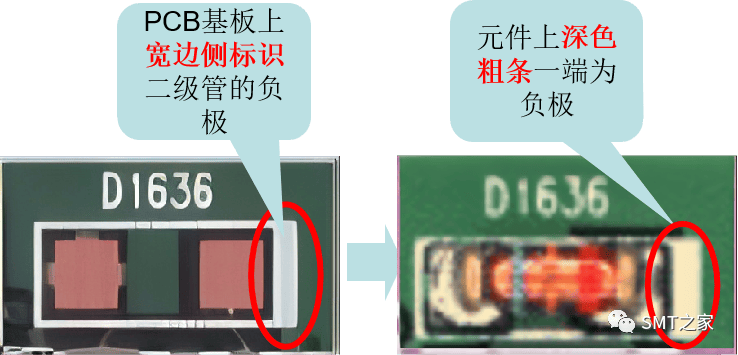

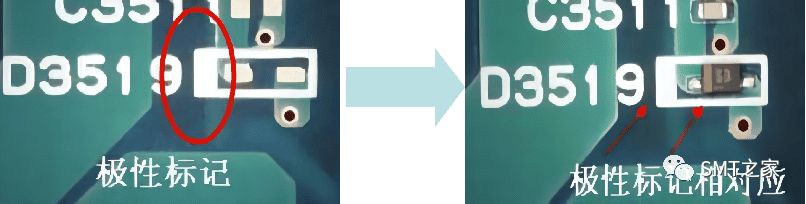

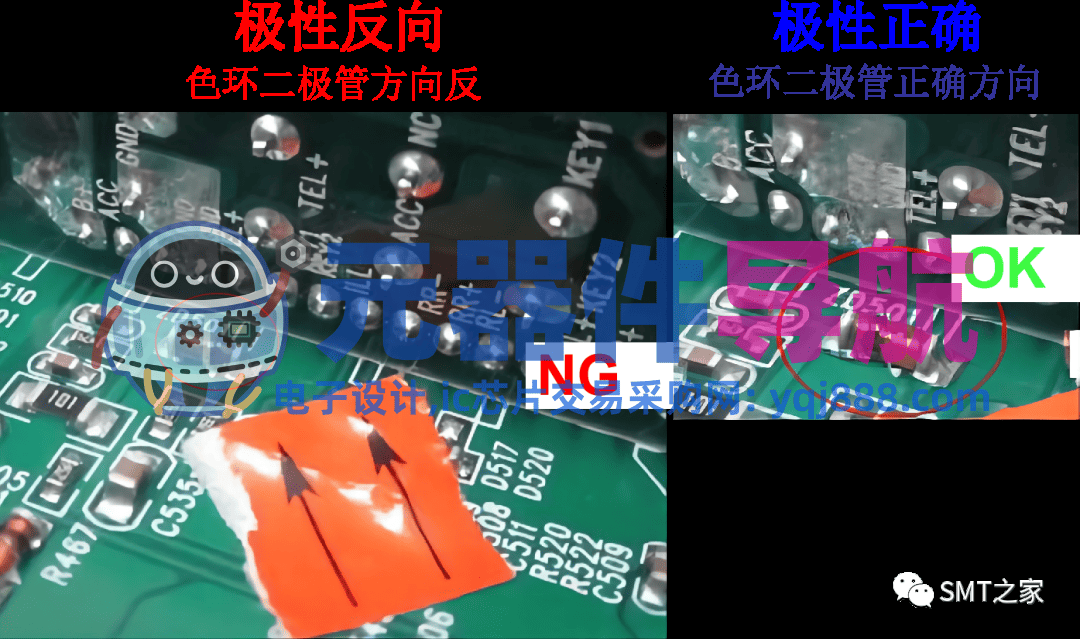

1.SMT表面贴装两个焊端二极管(有极性).

零件负极标示:1>色带标示,2>色环标示.

PCB负极标示:1>竖杠标示,2>色带标示,3>丝印尖角标示.

电感

极性反向

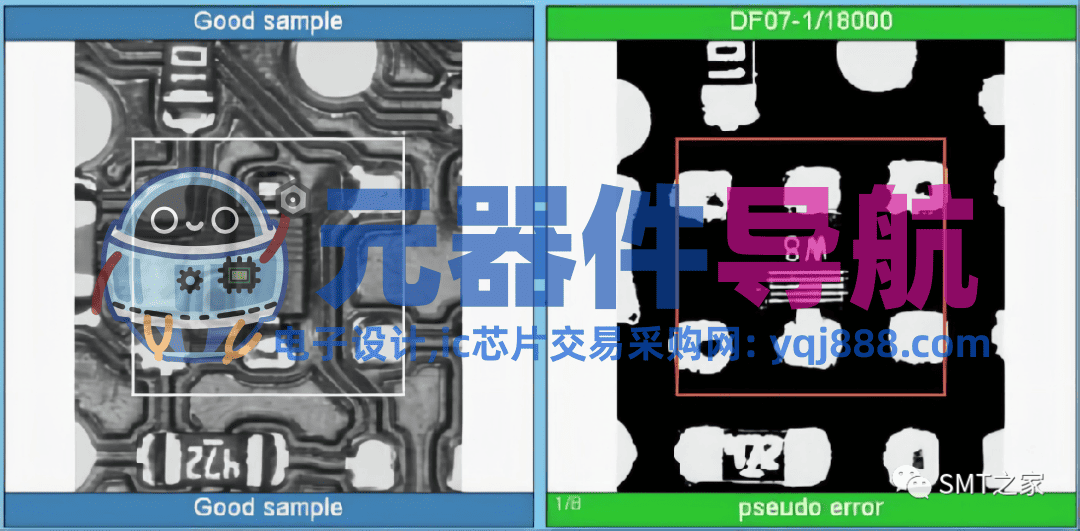

设备检测不良,操作失误流出.

三极管

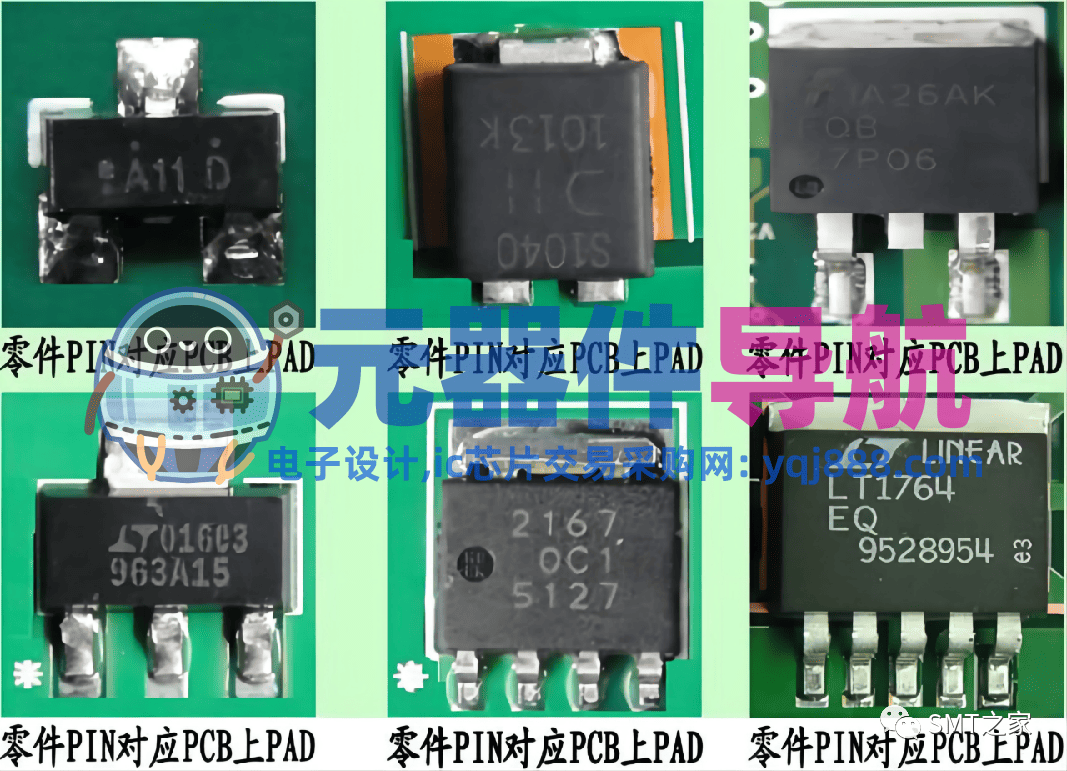

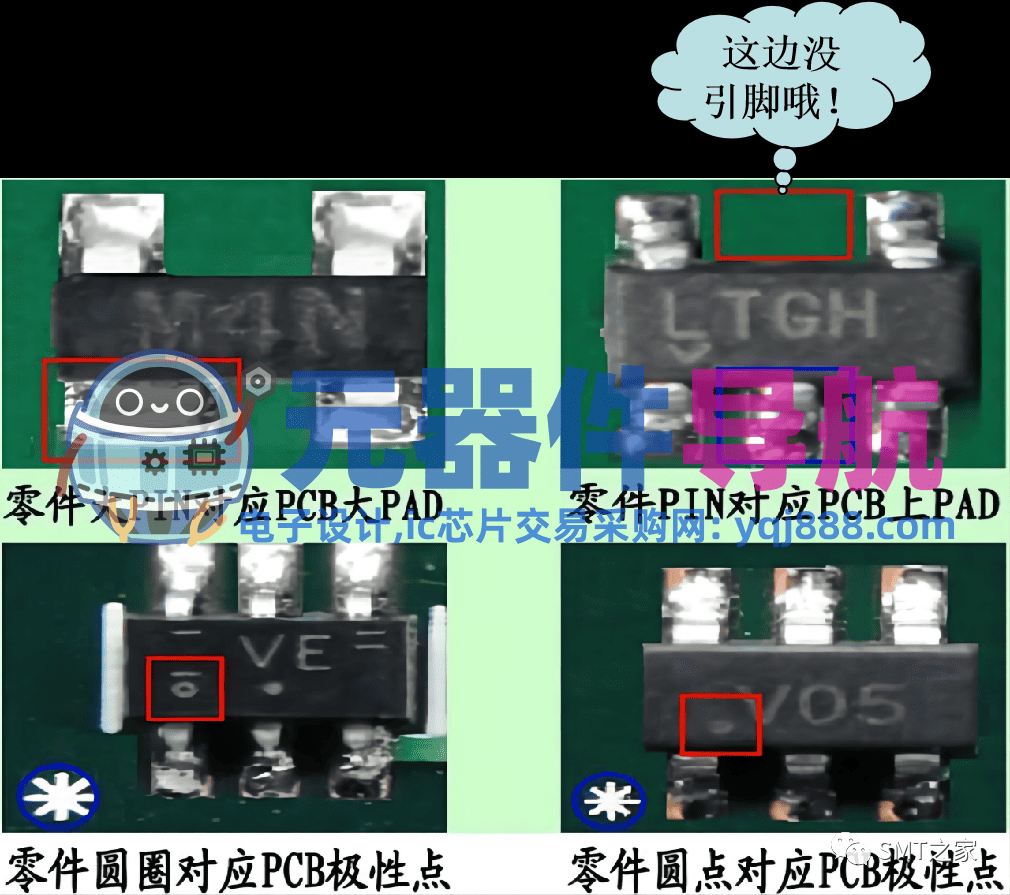

1.零件PIN对应PCB上PAD.

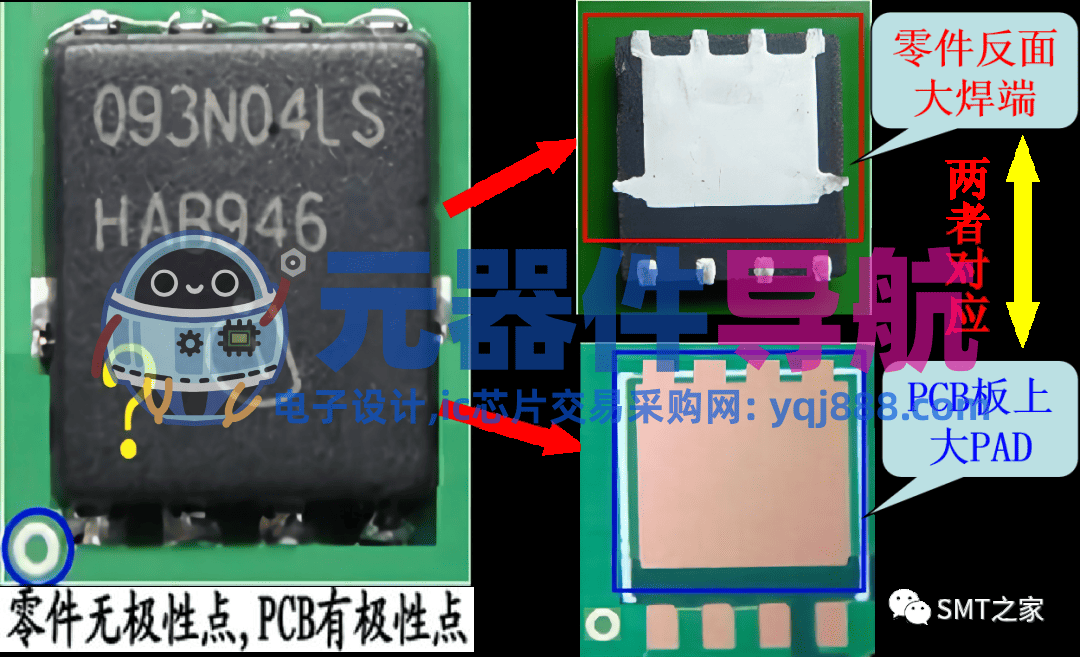

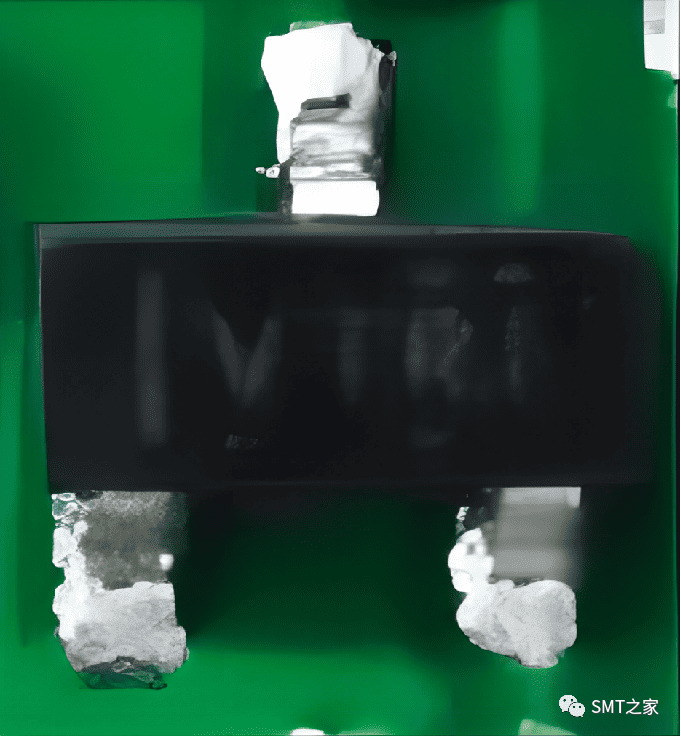

2.出现下图类型零件时,零件本体无极性点,但

PCB有极性点.这时应确认零件的大焊端与PCB上大PAD对应.

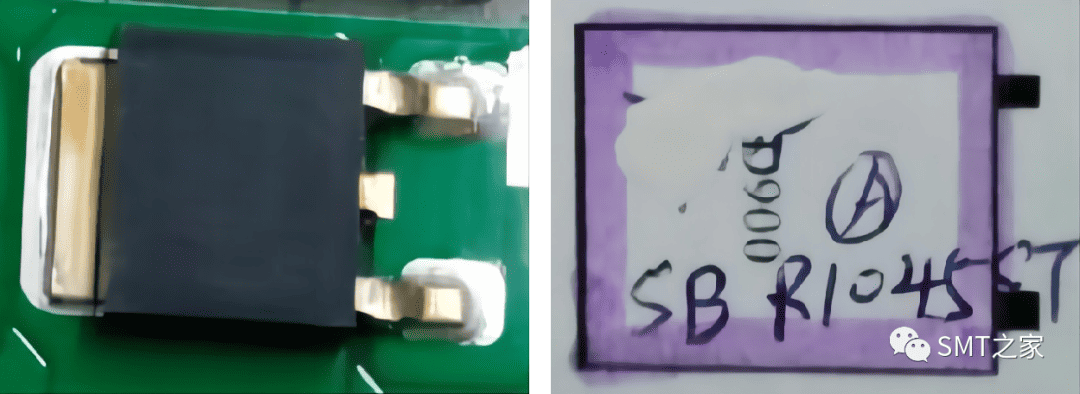

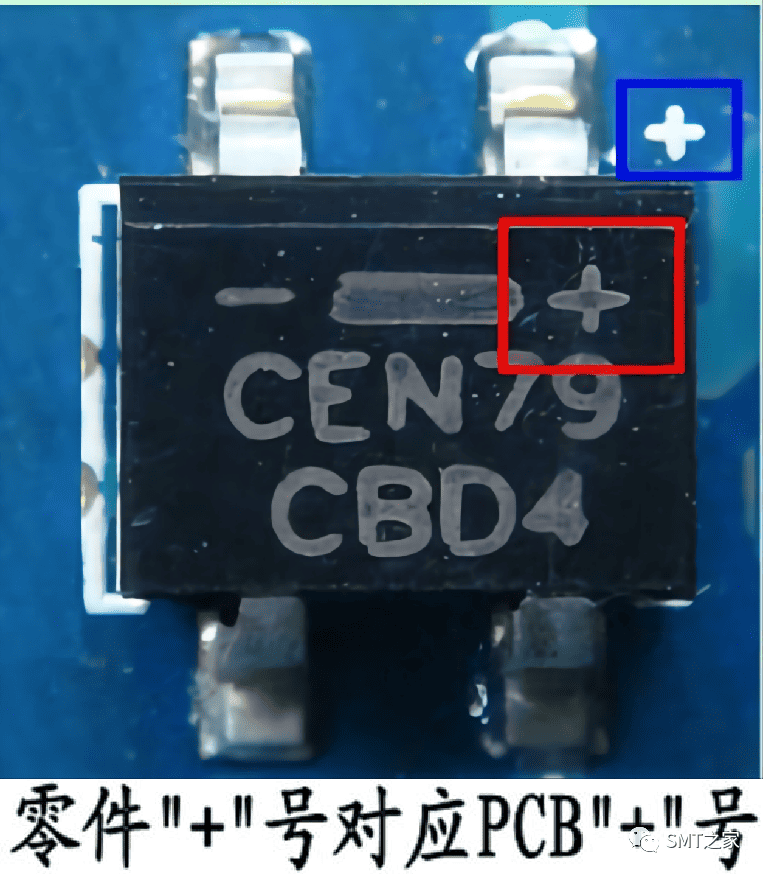

3.其它封装类型(有极性).

零件“+”对应PCB板上“+”.

晶体管(Transistor)

简介:简称XTR,在PCB板上用CR/D/V/Q代表.

特性:内部含有两个PN结,外部通常为三个引出电极的半导体器件.它对电信号有放大的开关的作用.包括金属氧化物半导体效应晶体管(Mosfet)用于电动控制﹑转炉﹑放大器﹑开关﹑电源电路﹑驱动器(继电器﹑存储器﹑显示器).

类型:片式﹑线圈﹑SOP﹑继电器﹑变压器﹑滤波器等.

极性标示方法:

1.零件PIN与PCB上PAD对应.

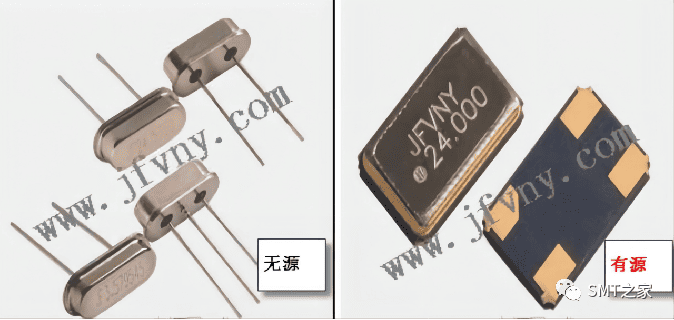

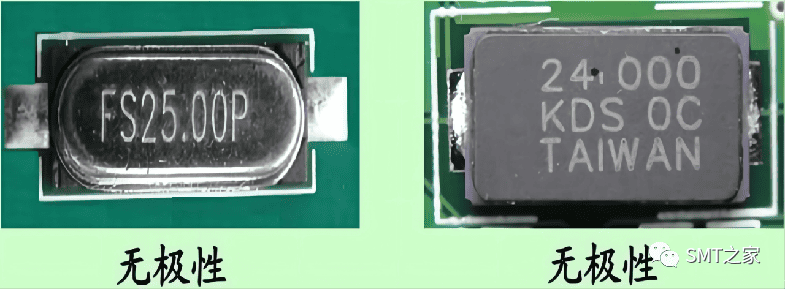

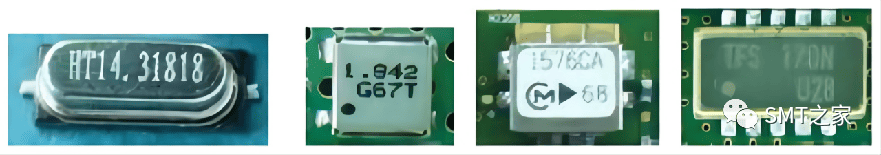

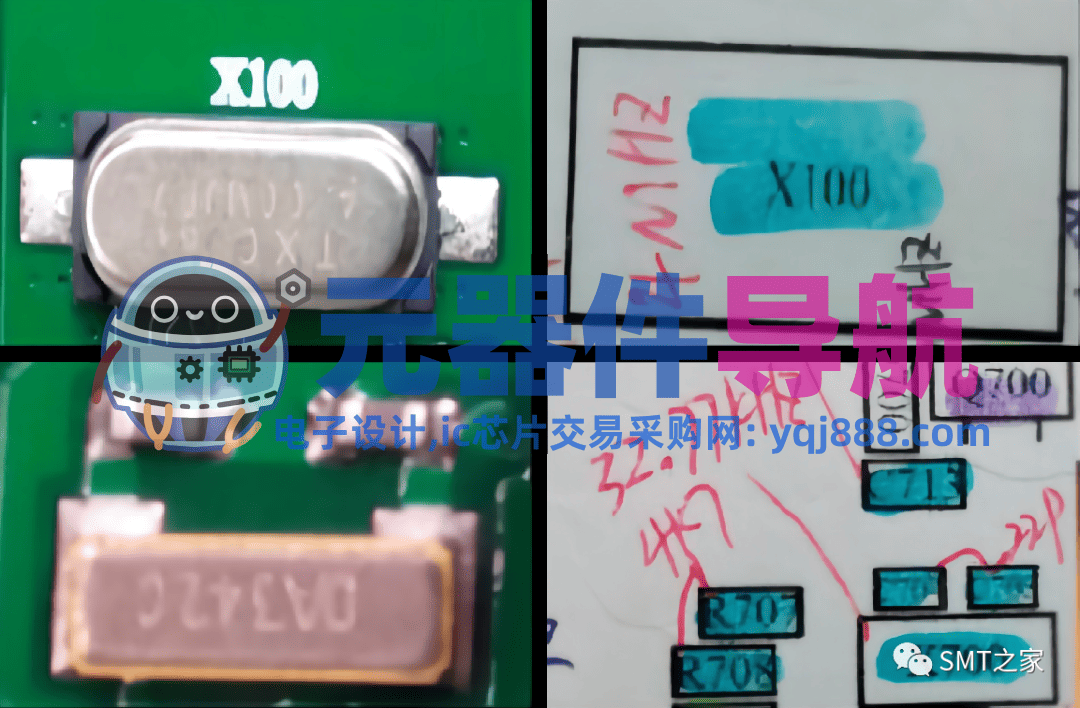

1. 两PIN晶振无极性要求.
   在您所遇到的晶振同胞中,就我俩是没有极性要求的哦！

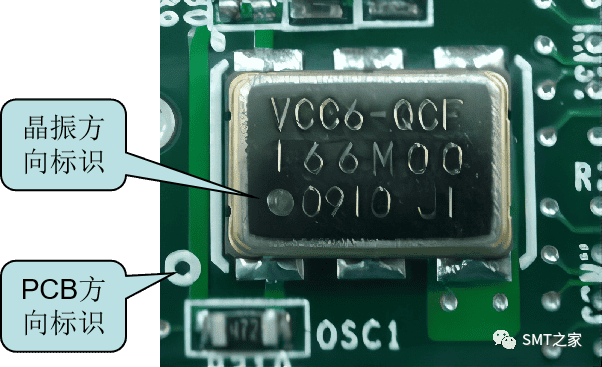

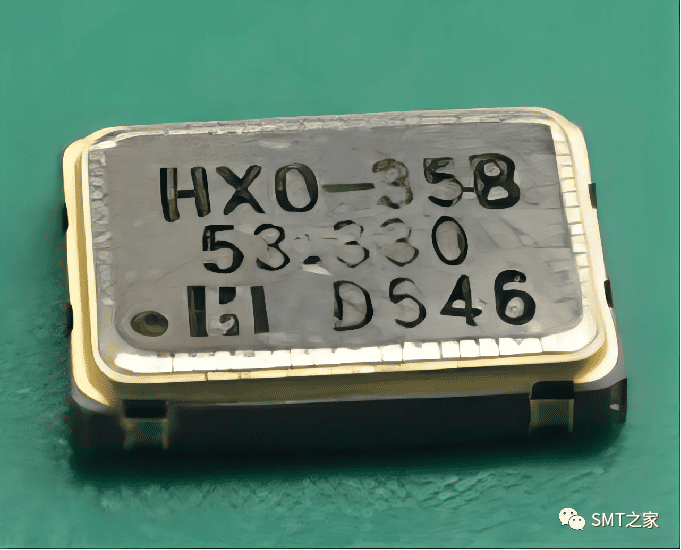

2.多焊端晶振(有极性).

极性标示:1>本体符号(圆圈/三角)标示.

3.多焊端晶振(有极性).

极性标示:斜边为方向标示.

极性反向

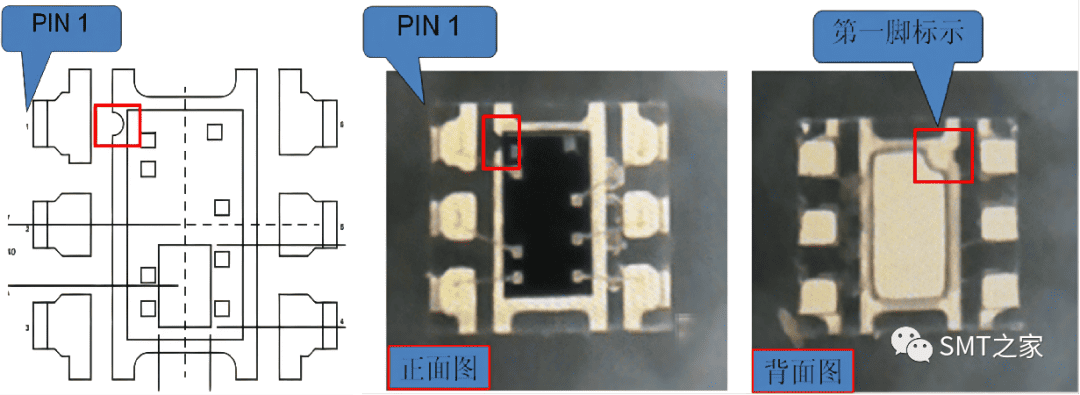

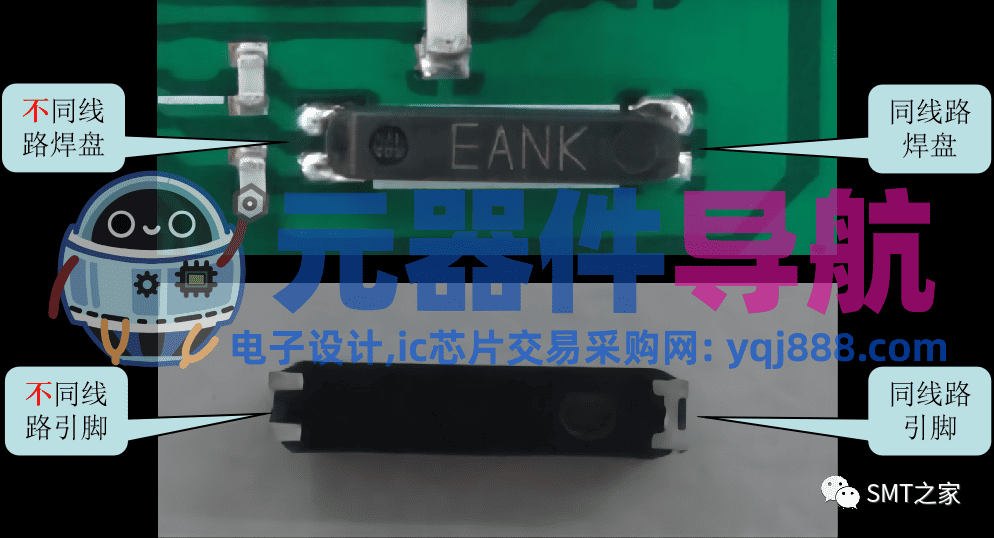

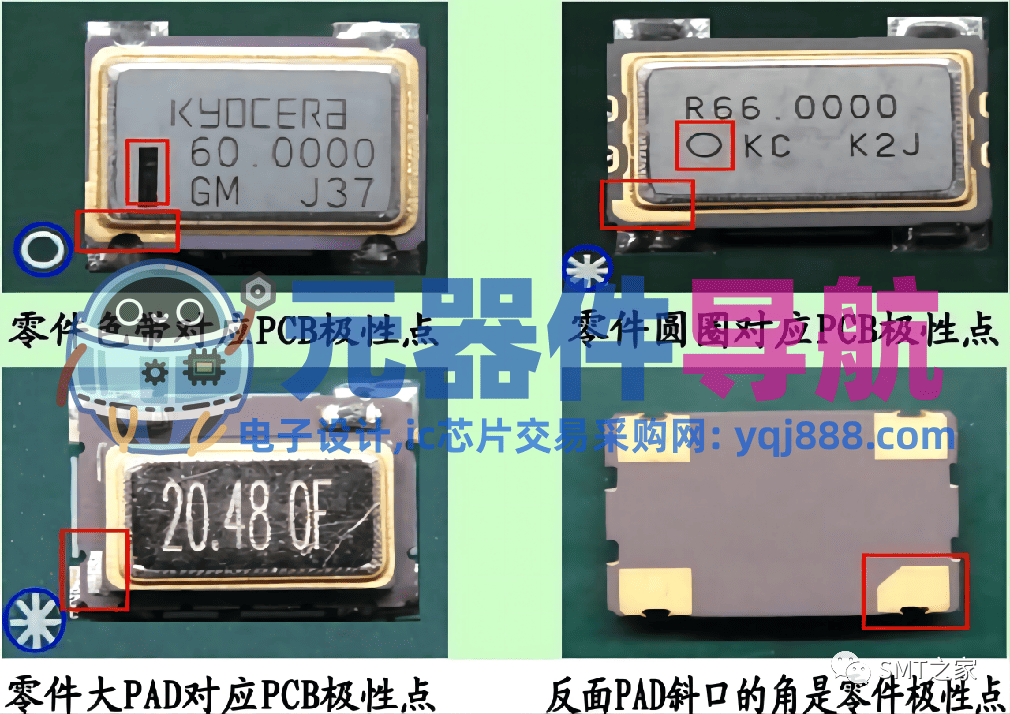

3.多焊端晶振(有极性).

极性标示:1>色带标示,2>正面大PAD/金边标示,3>反面PAD斜角.

4.其它类型零件(有极性).

极性标示:1>零件尖角,2>零件本体凹槽.

滤波器是一种对信号有处理作用的器件或电路，其有极性。

集成电路(Integrated Circuit)

简介:简称IC,在PCB板上用U/D/IC/A代表.

特性:将具有一定功能的电子线路集成在一块板上制成芯片,以采用某种封装方式进行封装的电路.应用于Digital, Interface, Microprocessor, ALU, Memery (DARAM,     SRAM)Linear.

类型:SOIC﹑SOP﹑QFP﹑QFN﹑PLCC.

极性标示方法:

1.零件极性标示:凹点/凹槽/色带标示/缺口/缺角/圆点.

2.PCB极性标示:符号(圆圈/圆点/1脚)标示.

集成电路芯片（IC）的认识与极性识别

3.集成电路型号：同一编码器件，型号不唯一，主要原因是厂家不同，其料面的型号不同。多数器件本体字面同时存在厂家名称（字符形式）、型号、批次等，所以判断型号时注意方法.

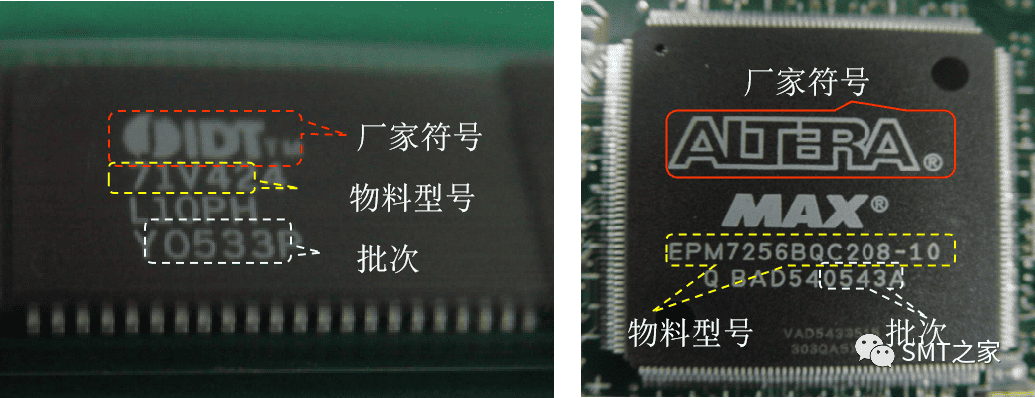

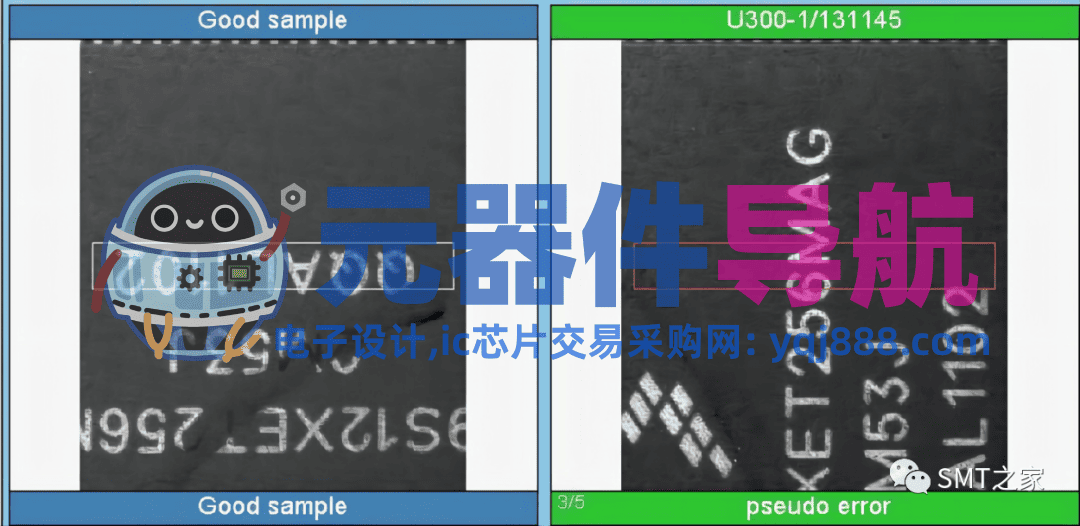

器件料面字符辨识

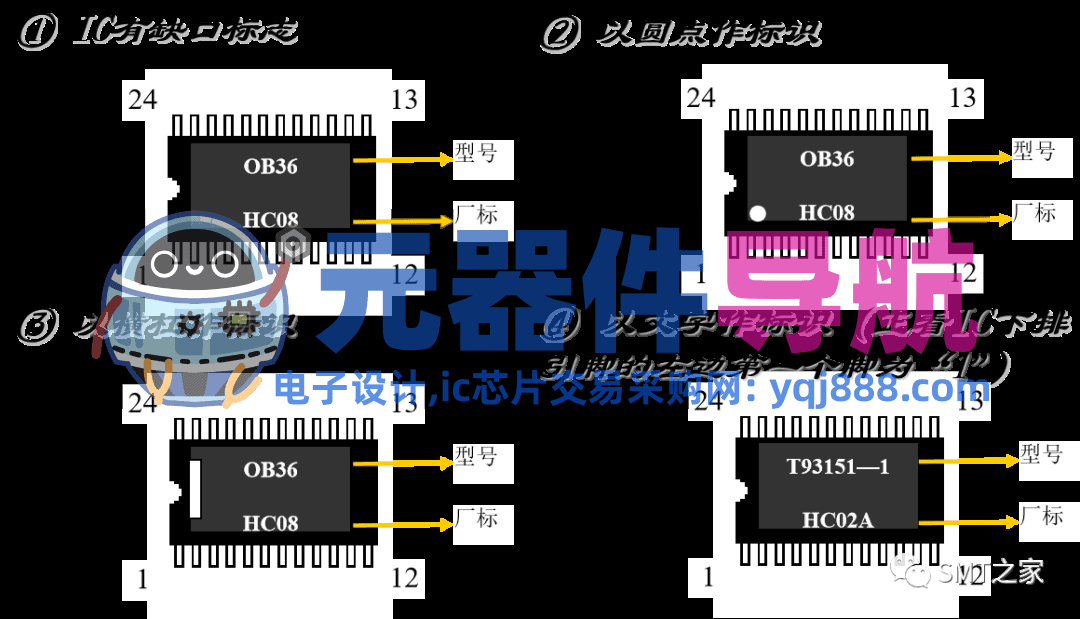

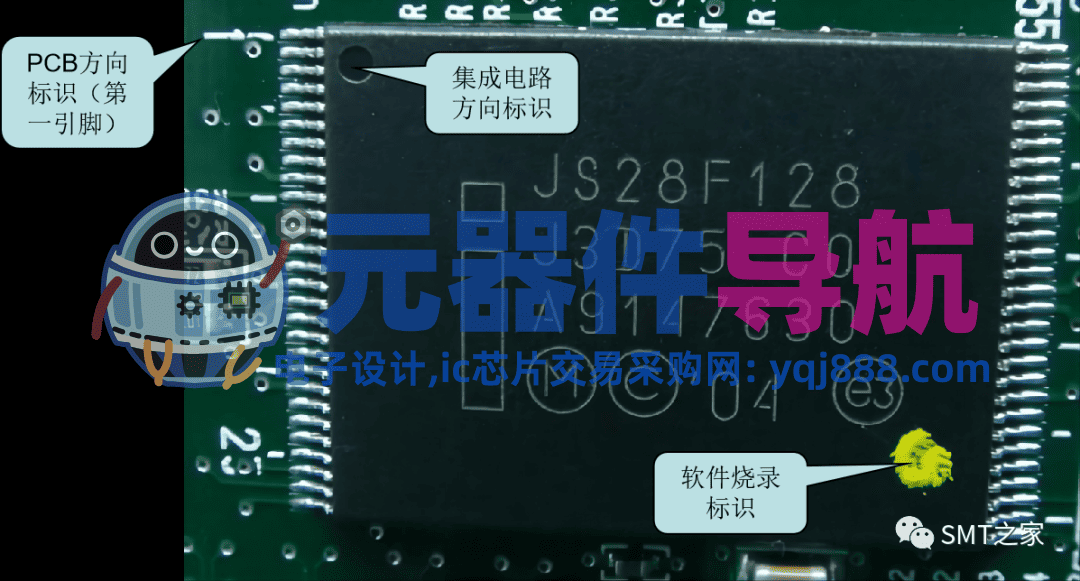

芯片第一脚的的辨认方法

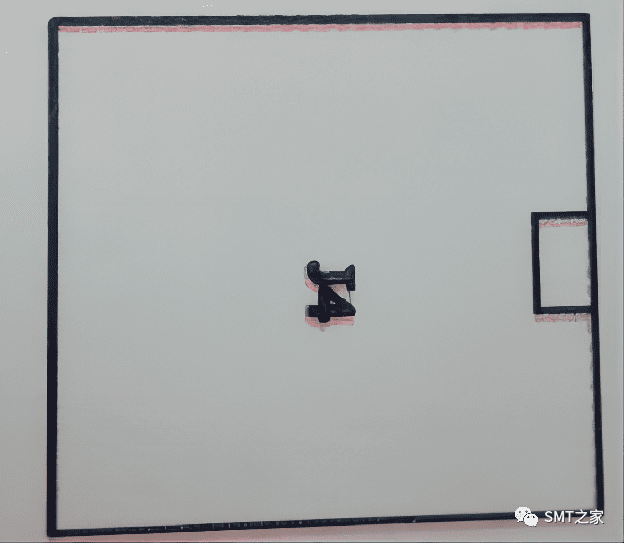

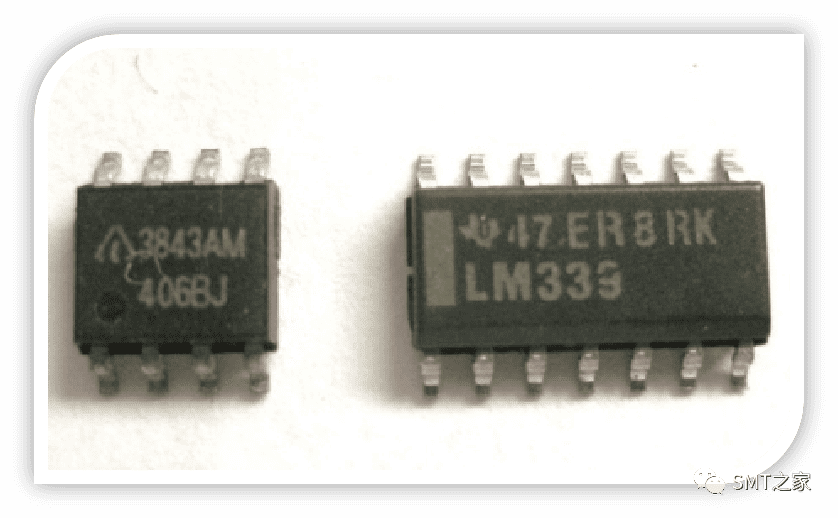

SOP芯片：

QFP芯片：

CSP芯片：

BGA芯片：

1.SOIC类型封装(有极性).

极性标示:1>大PAD标示,2>符号标示(圆圈/圆点).

2.SOIC类型封装(有极性).

极性标示:1>色带标示；2>符号标示；3>凹槽标示；

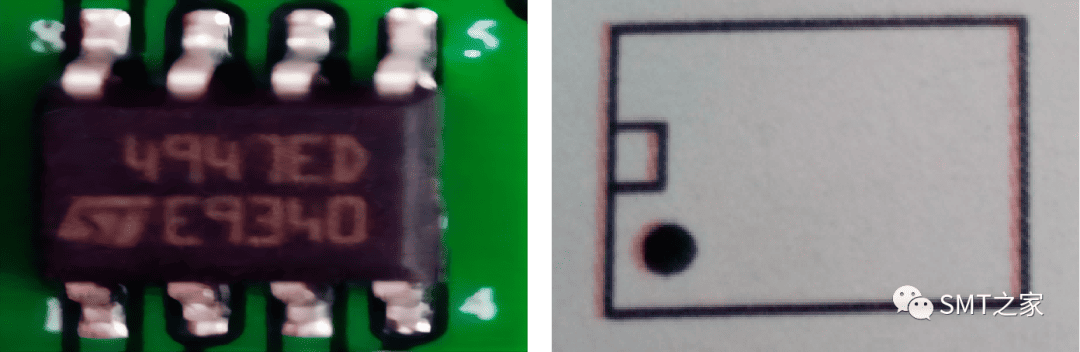

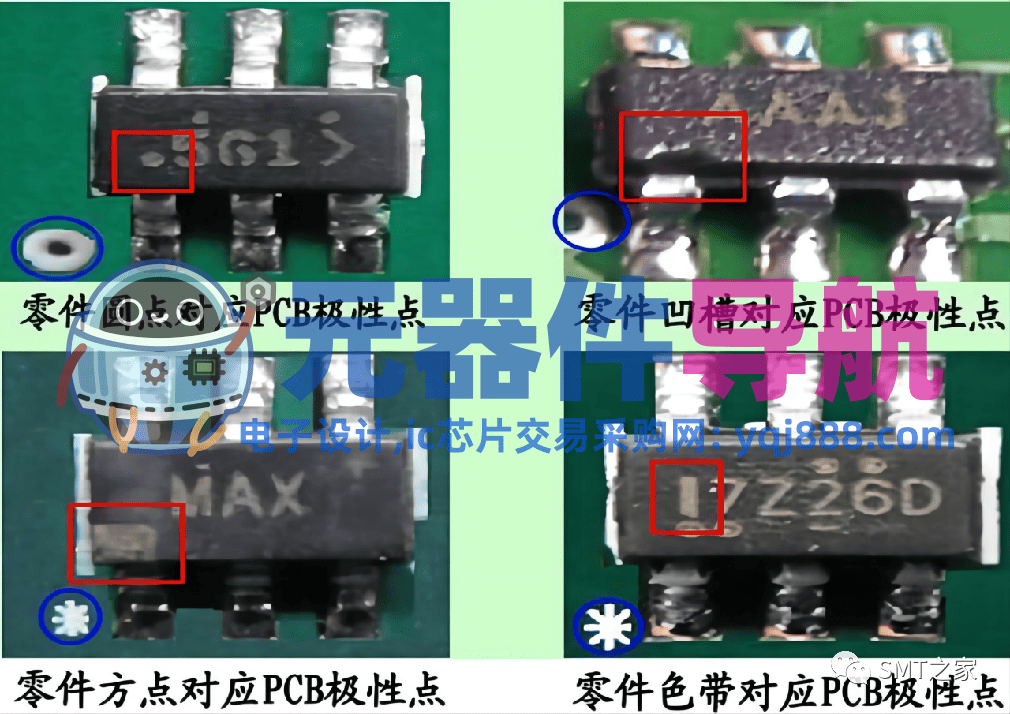

3.SOIC类型封装(有极性).

极性标示:1>圆点标示,2>凹点/凹槽标示,3>缺口标示.

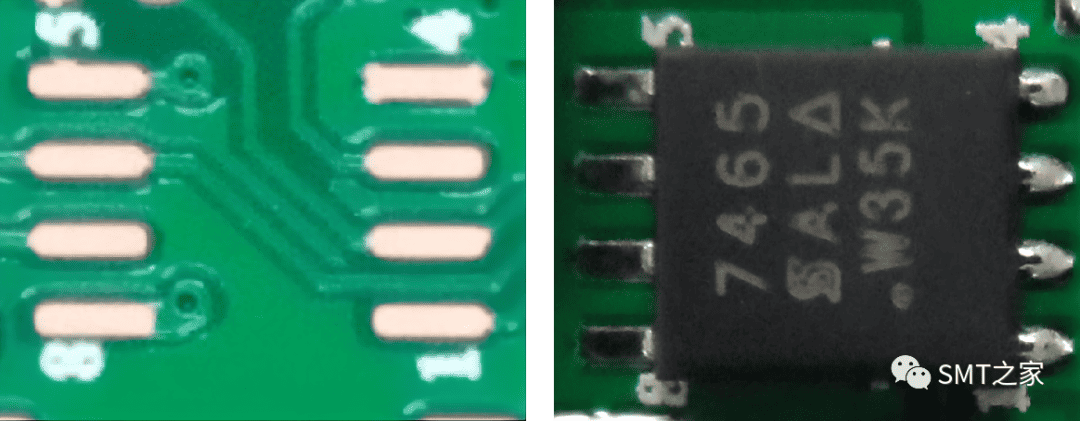

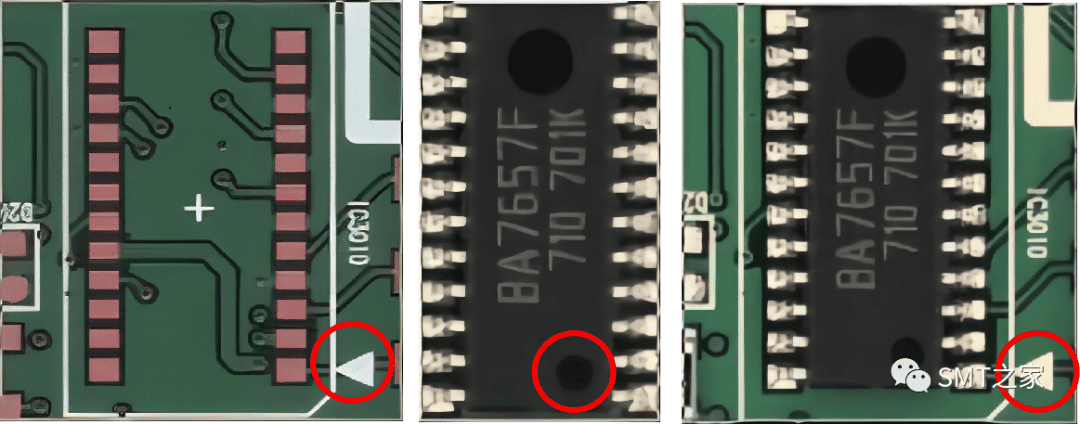

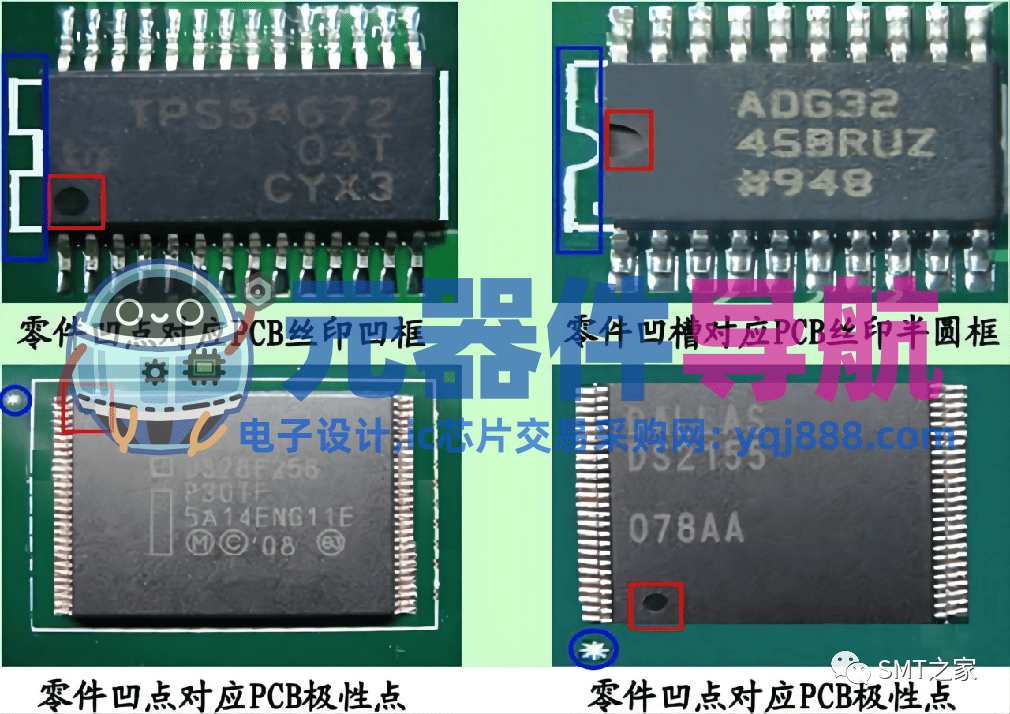

4.SOP类型封装(有极性).

极性标示:1>凹点/凹槽标示.

5.SOP类型封装(有极性).

极性标示:1>其中一个点与其它两/三个点的(大小/形状)不同.

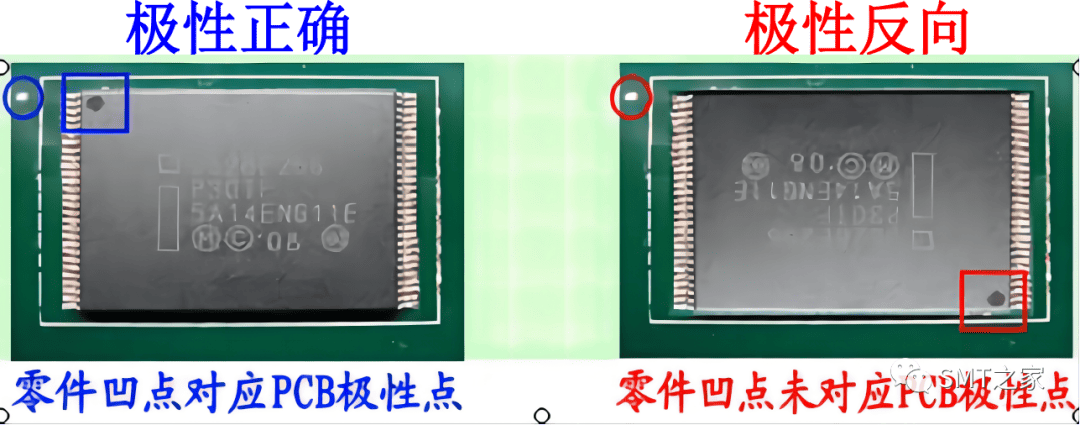

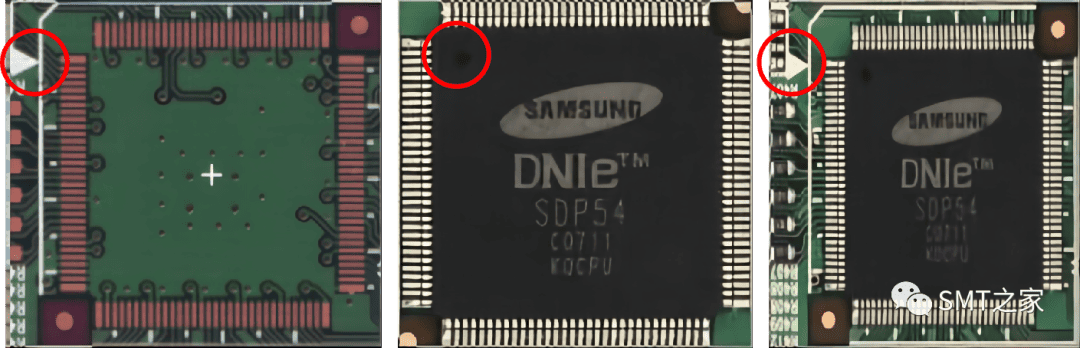

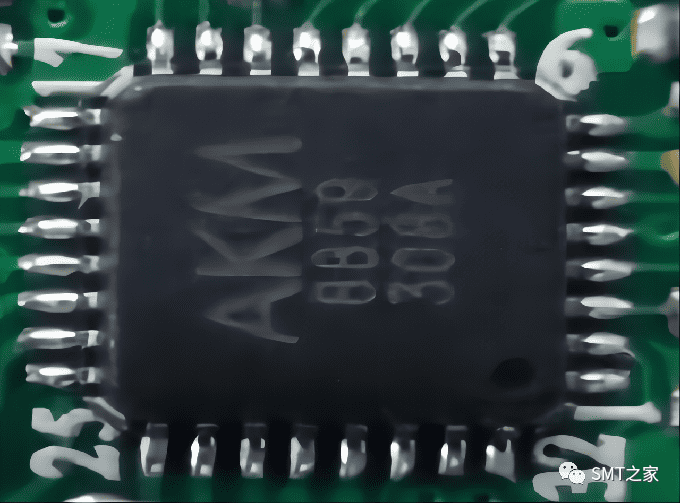

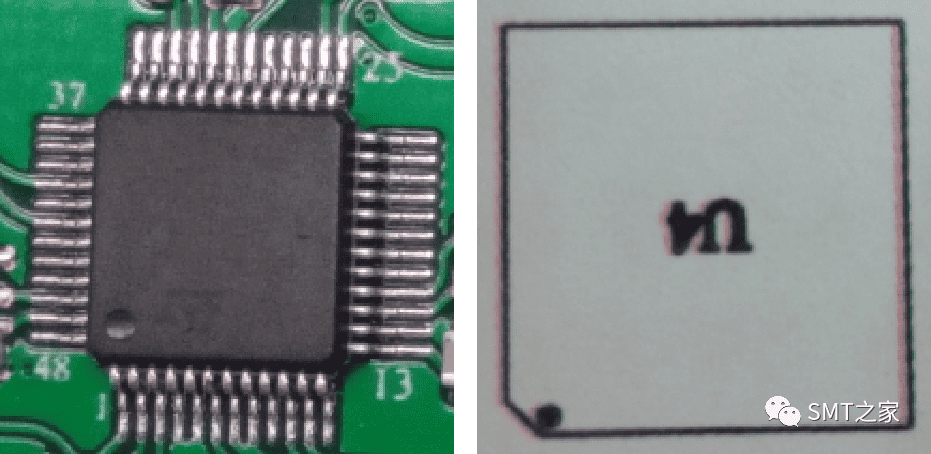

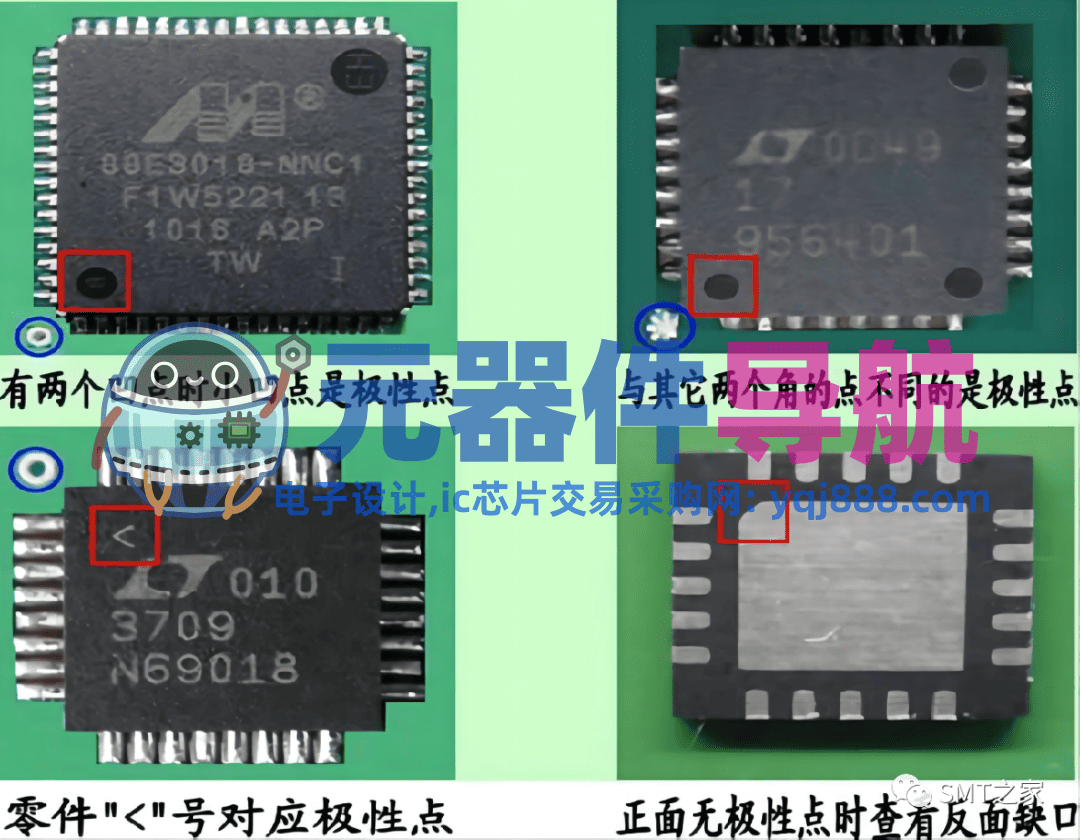

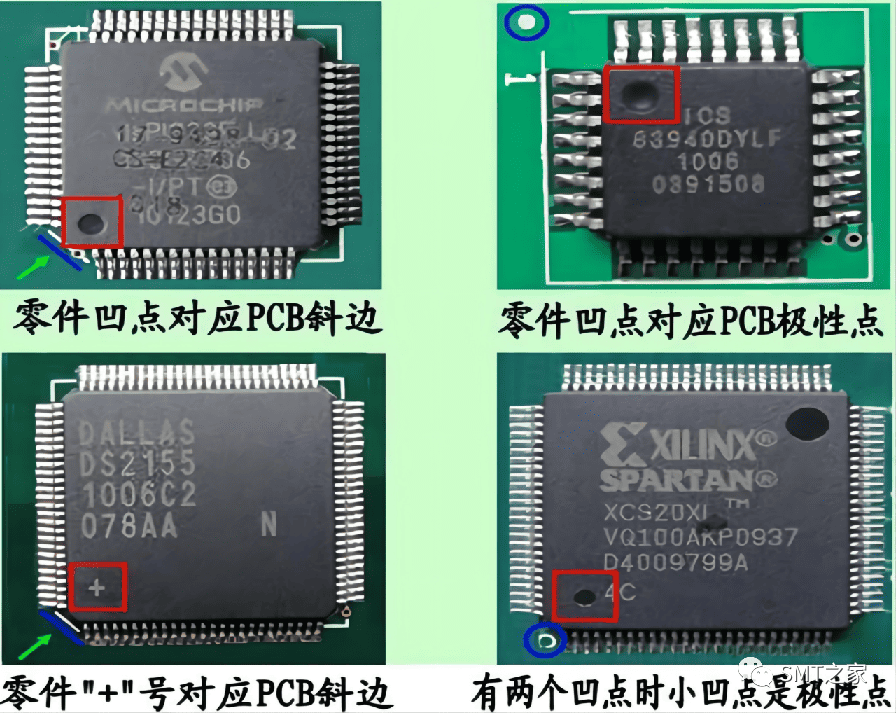

6.QFP类型封装(有极性).

极性标示:1>凹点标示,2>“+”号标示.

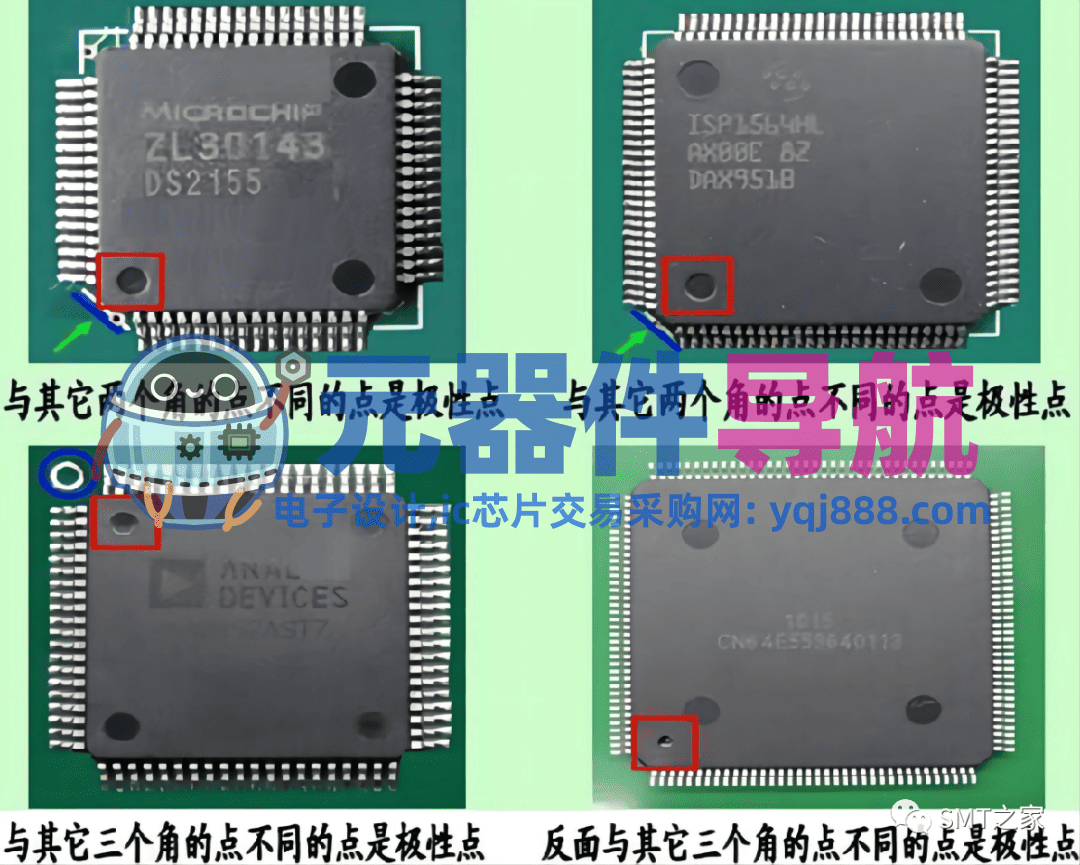

7.QFP类型封装(有极性).

极性标示:1>一个点与其它两/三个点(大小/形状)不同,2>反面标示.

IC  3140 180 50601

SOPIC

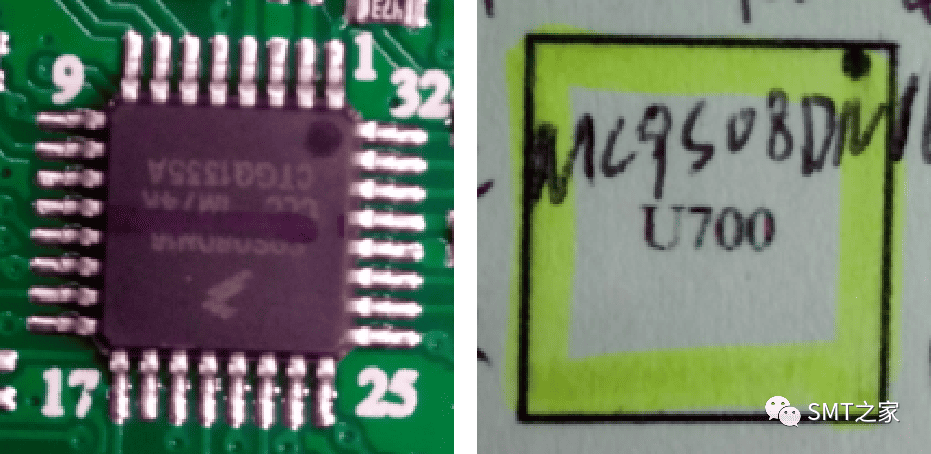

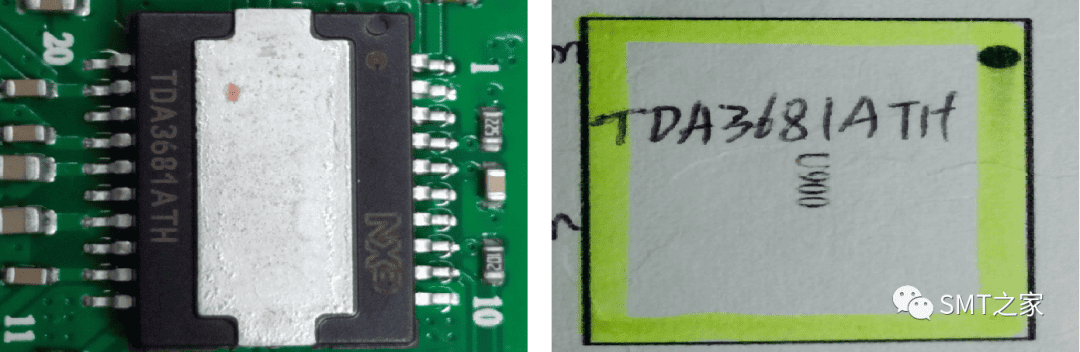

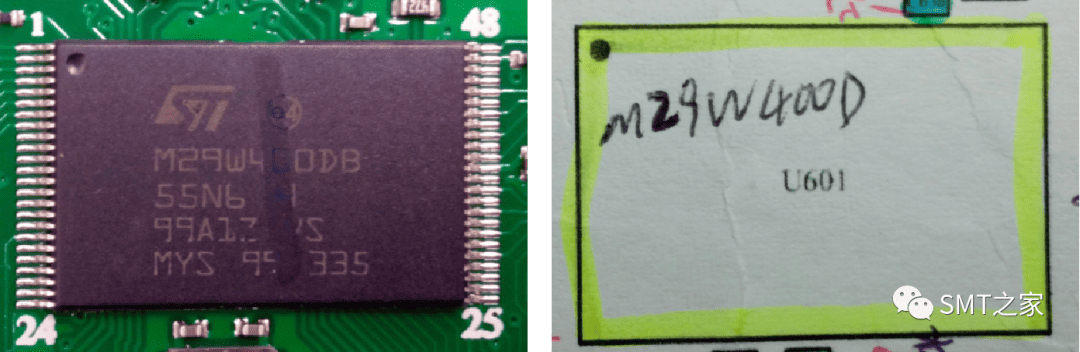

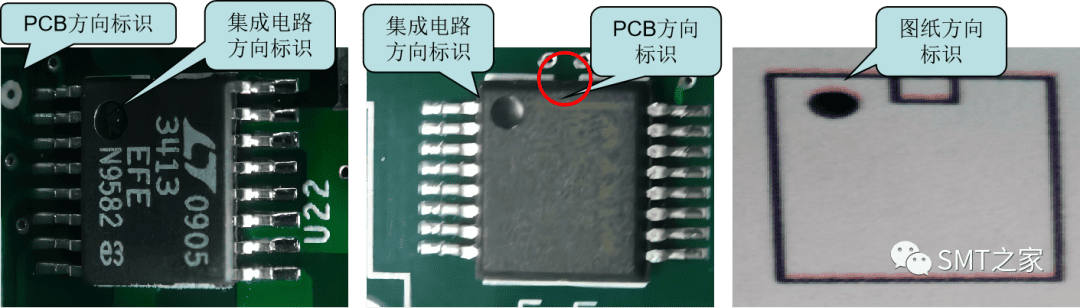

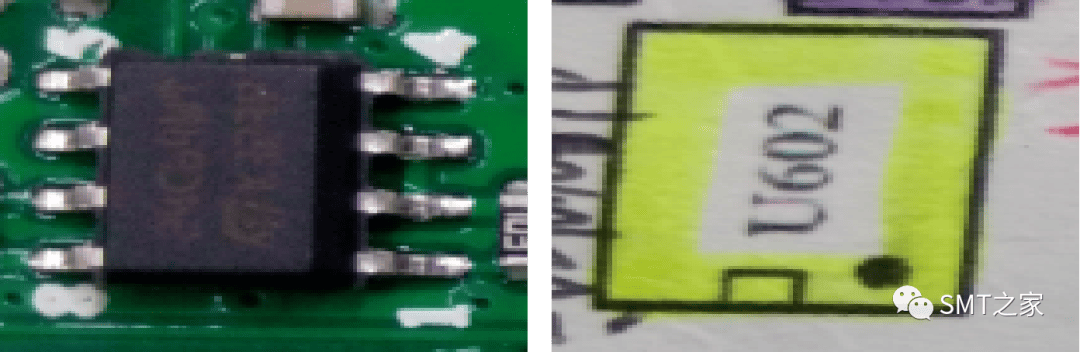

PCB板、图纸、成型的对比。

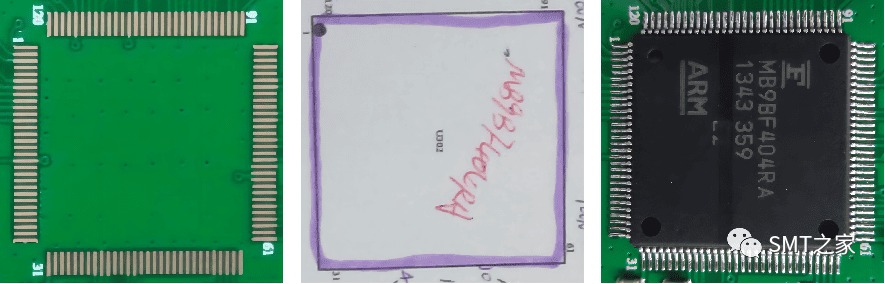

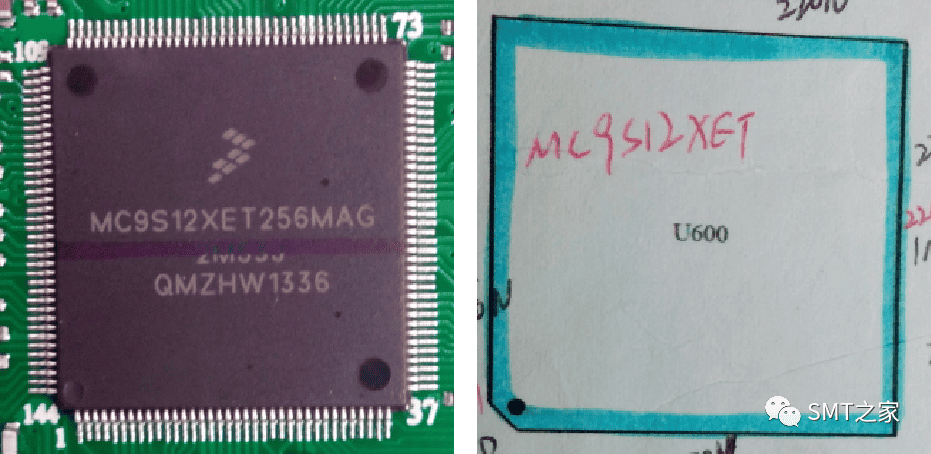

QFP

PCB板、图纸、成型的对比。

8.PLCC类型封装(有极性).

极性标示:1>凹点标示,2>斜边标示.

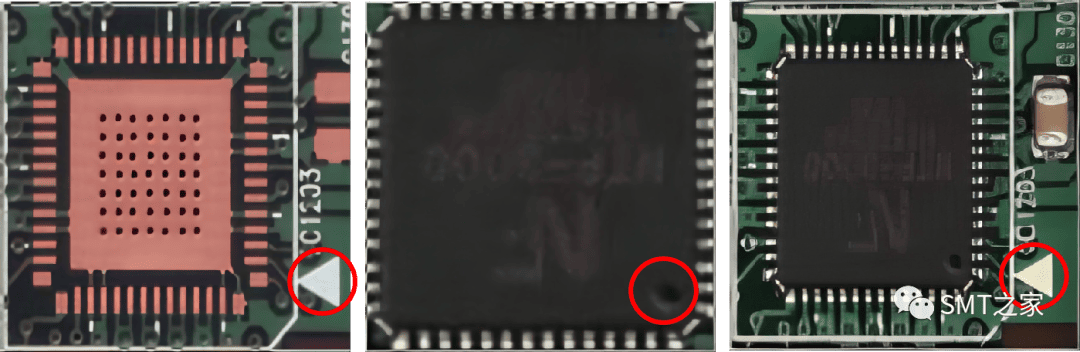

9.QFN类型封装(有极性).

极性标示:1>符号标示(”1“脚/圆点).

10.QFN类型封装(有极性).

极性标示:1>一个点与其它两个点(大小/形状)不同,2>斜边标示.

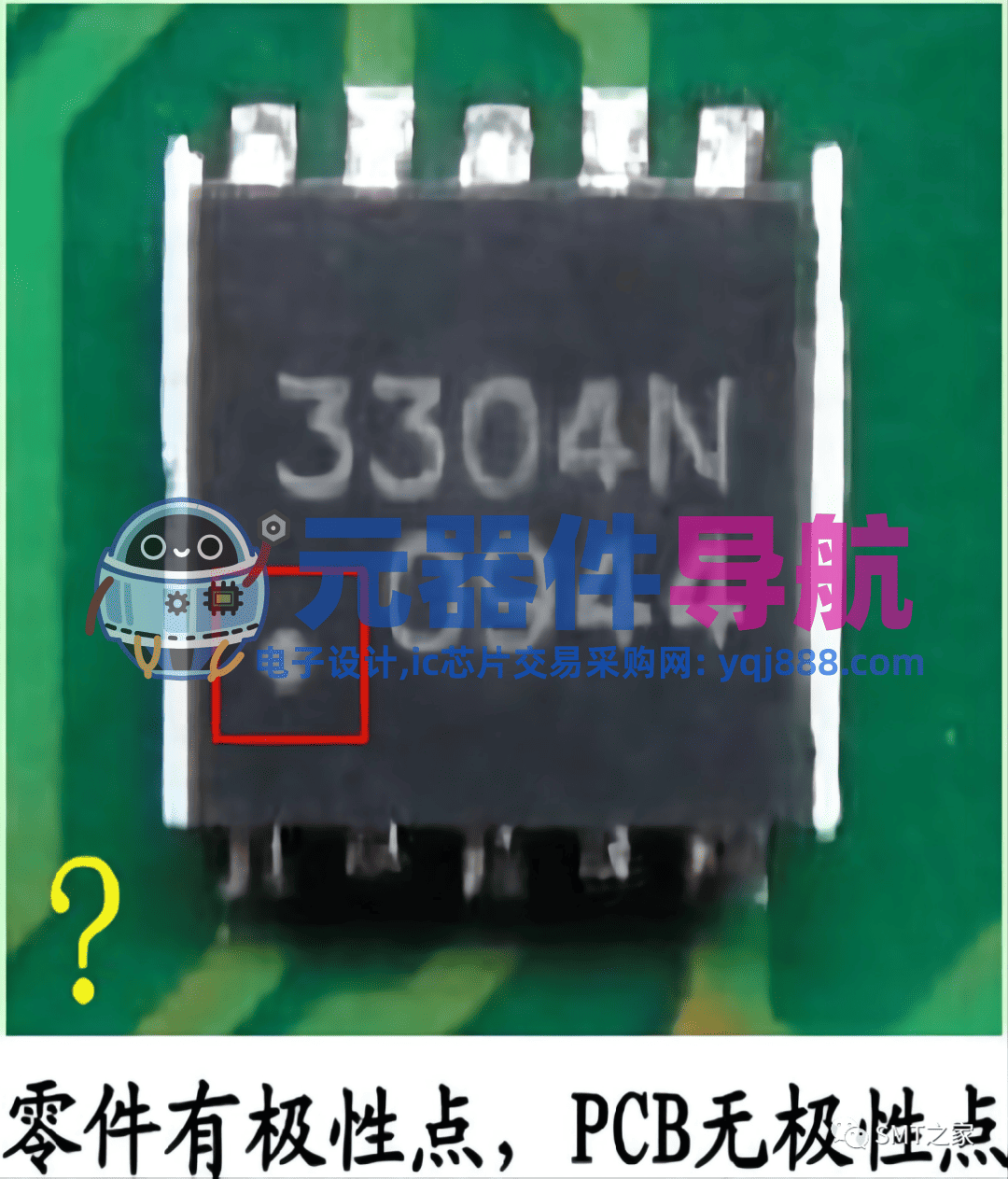

11.当出现零件有极性点而PCB无极性点时,请联系PE来帮您处理！

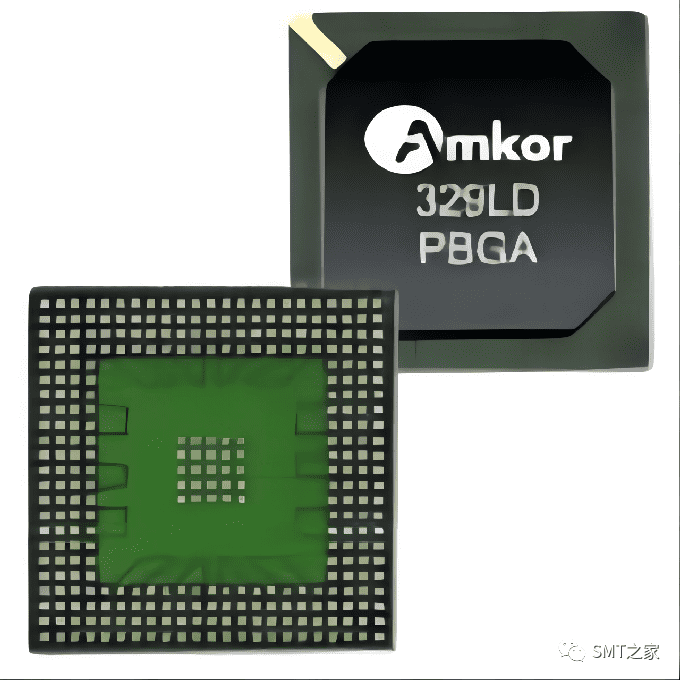

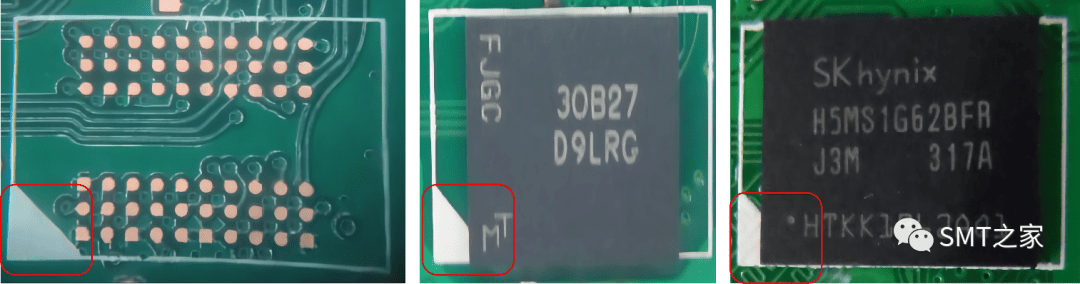

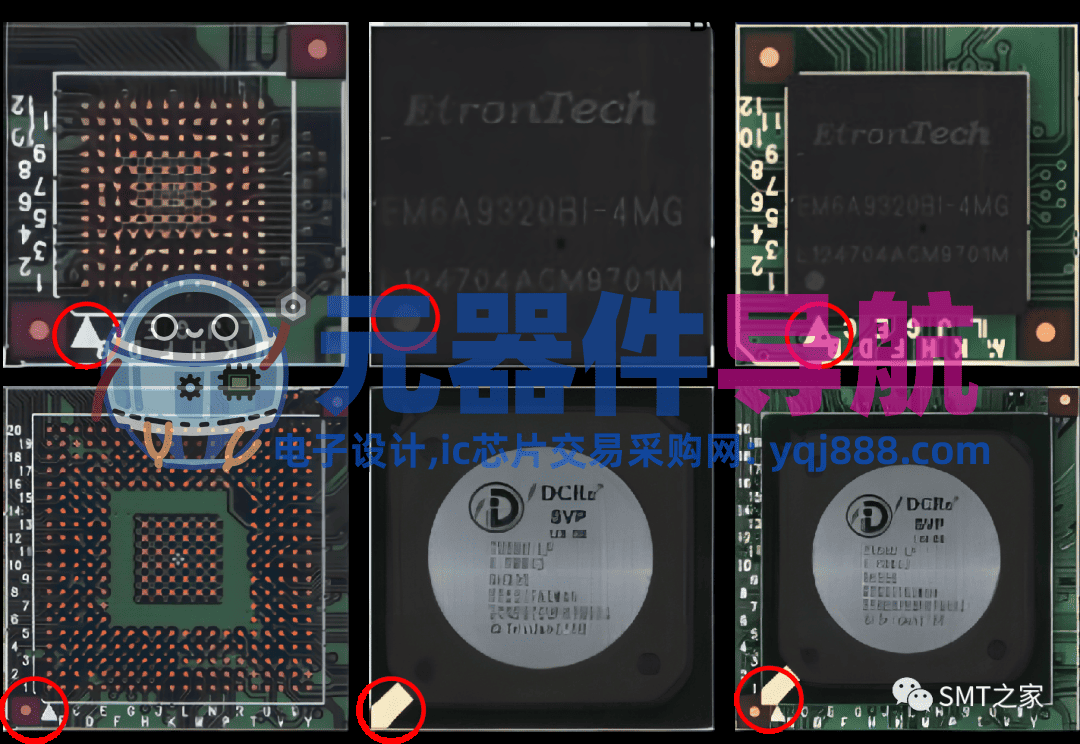

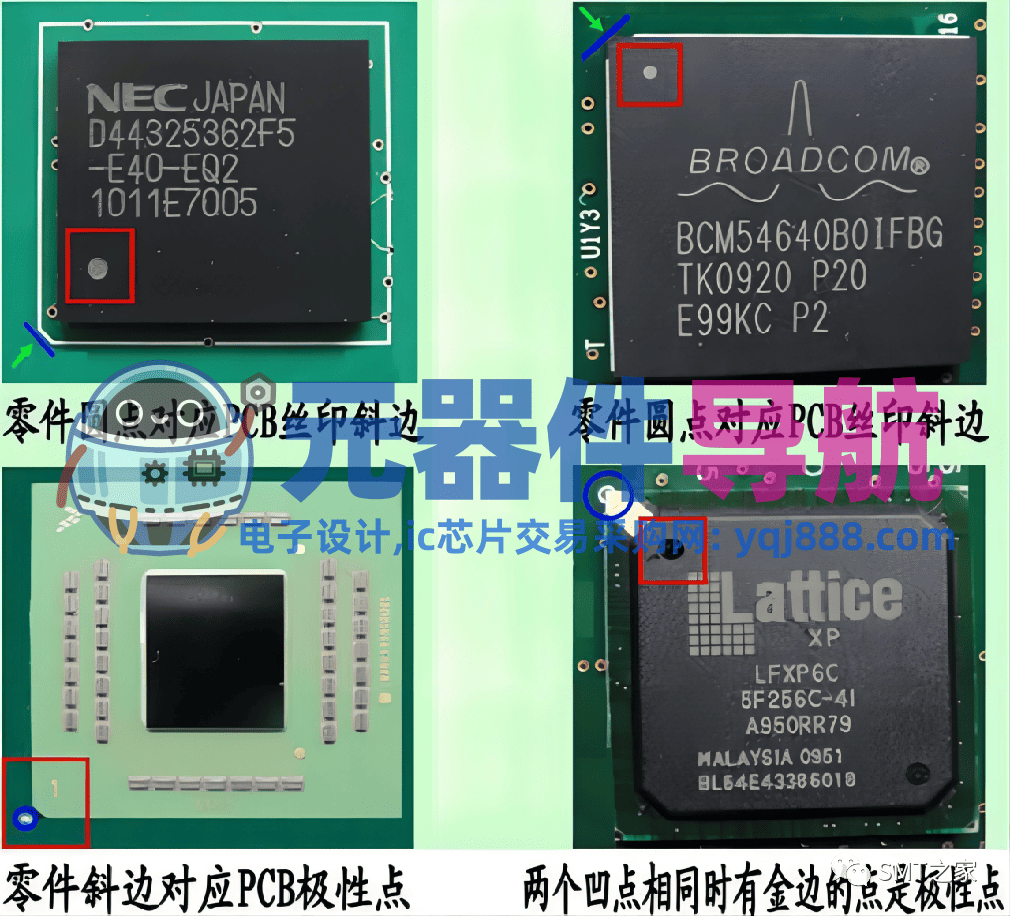

栅格排列球形脚芯片(Ball Grid Array)

简介:简称BGA,在PCB板上用U/D/IC/A代表.

特性:在基板底面以阵列方式制出球形触点作为引脚,具有引脚短,引线电感和电容小.引脚多,引出端数与本体尺寸的比率较高,焊点中心距大,组装成品率高,引脚牢固水平共面性好等优点.

类型:PBGA﹑CBGA﹑FBGA﹑CCGA.

极性标示方法:

1.零件极性标示:凹点/凹槽标示/圆点/圆圈/金边标示.

2.PCB板极性标示:圆圈/圆点/字母“1或A”标示.

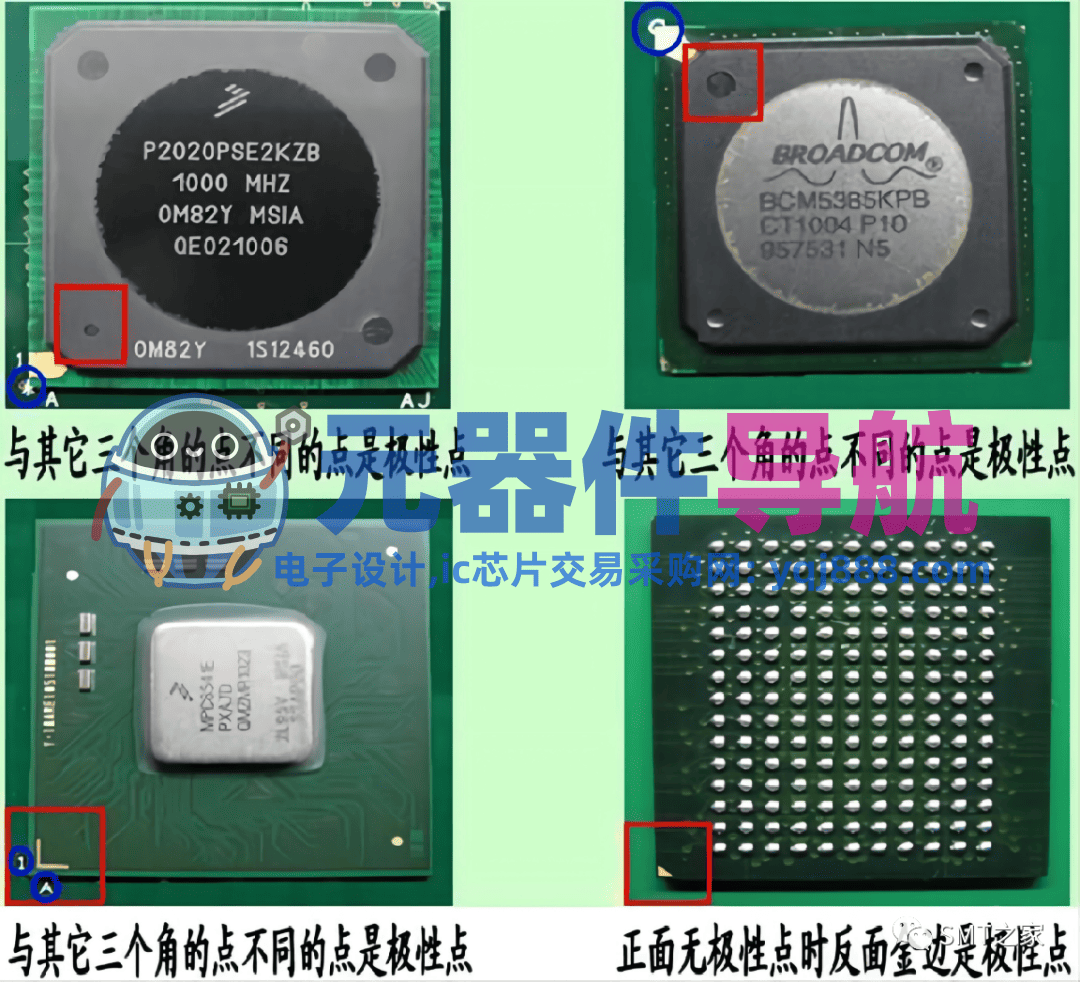

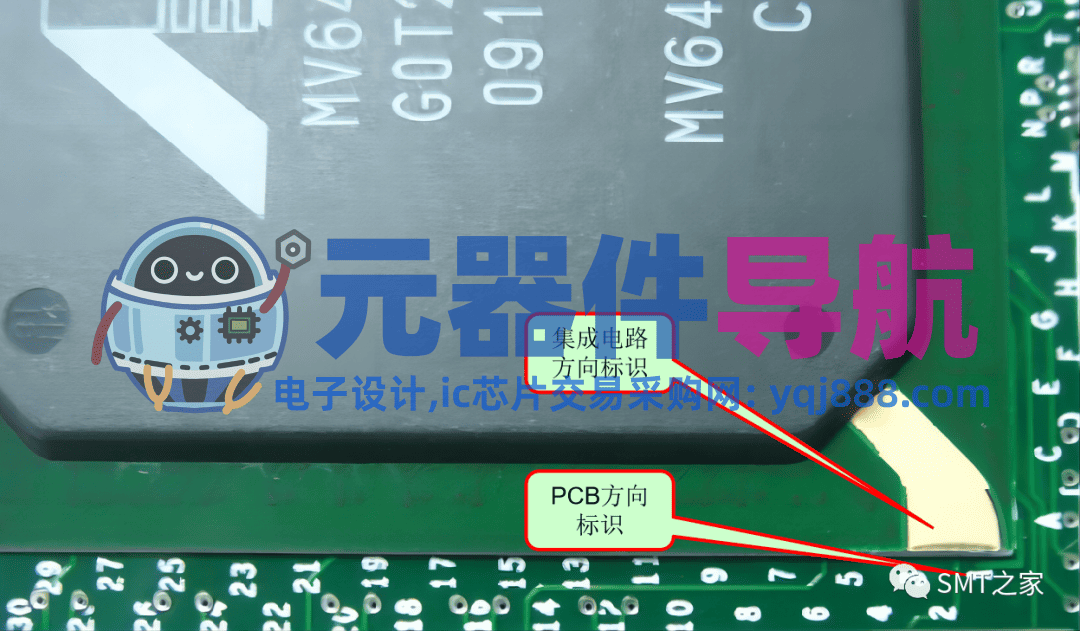

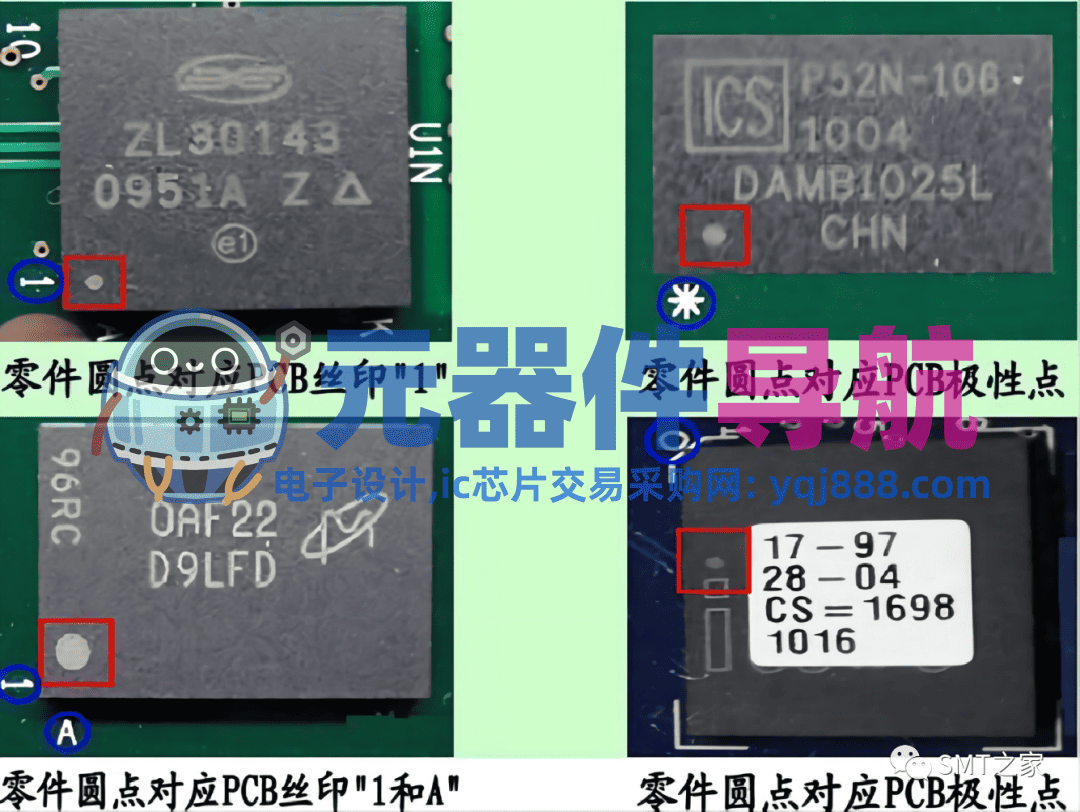

2.9.1.零件极性点对应PCB上极性点.

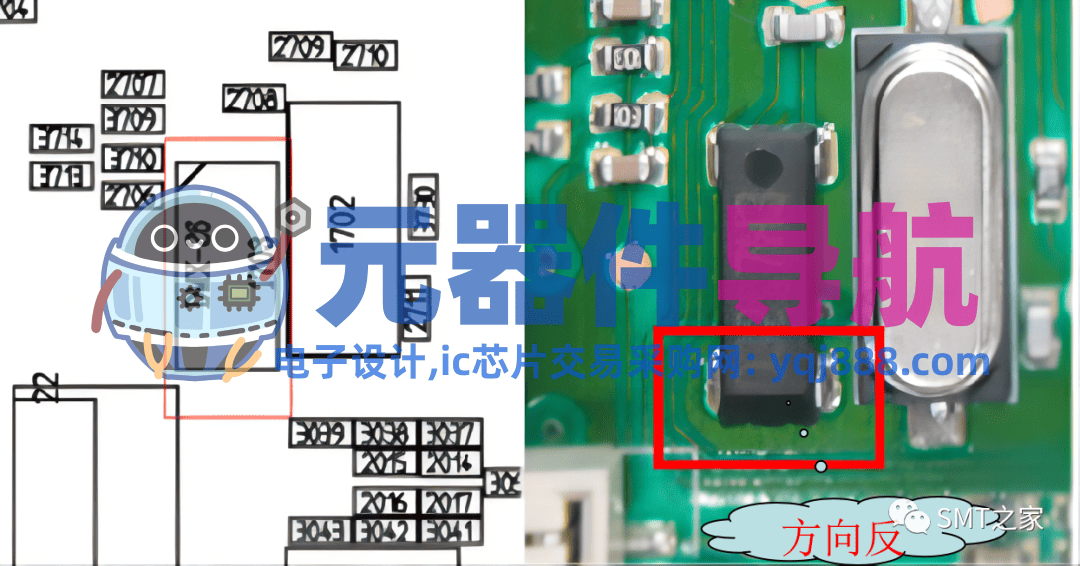

主控IC方向反

2.10.连接器(Connector)

简介:简称Con,在PCB板上用J/P代表.

特性:连接器是一个机电连接系统,它为一个电气系统的两个 子系统间提供可分离的界面,使电信号,电力能在子系统之间进行传输,而对系统不会产生不可接受的影响(如信号失真,衰减).

类型:RJ45﹑HDR﹑DIP﹑SIP﹑DVI.

极性标示方法:

零件标示方法:“△”符号/斜边/凹槽标示.

PCB标示方法:圆/圈点/*号/字母1标示.

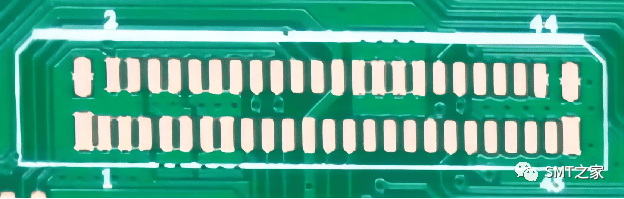

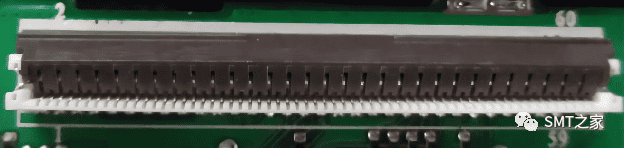

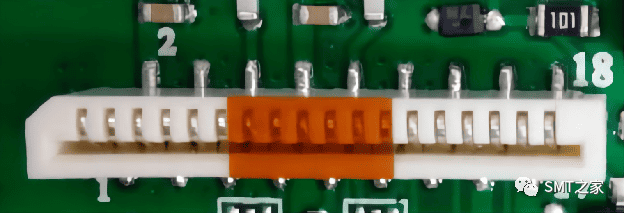

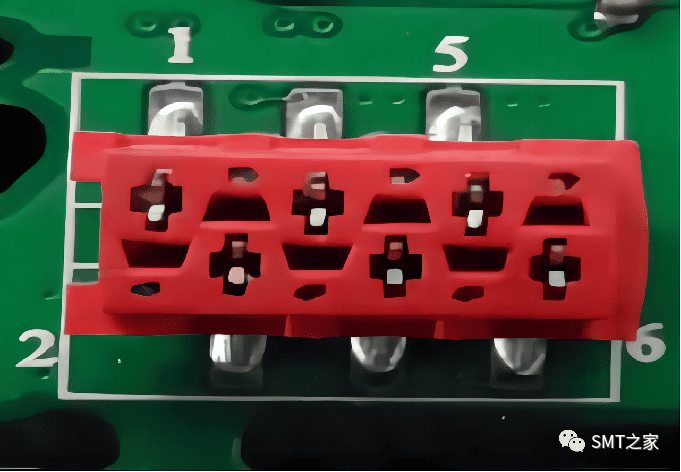

排插(有极性)

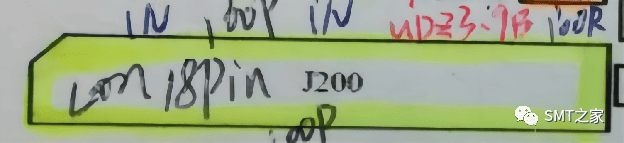

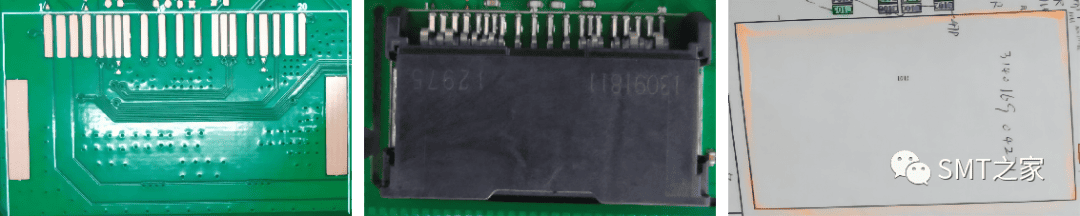

PCB板、图纸、成型的对比。

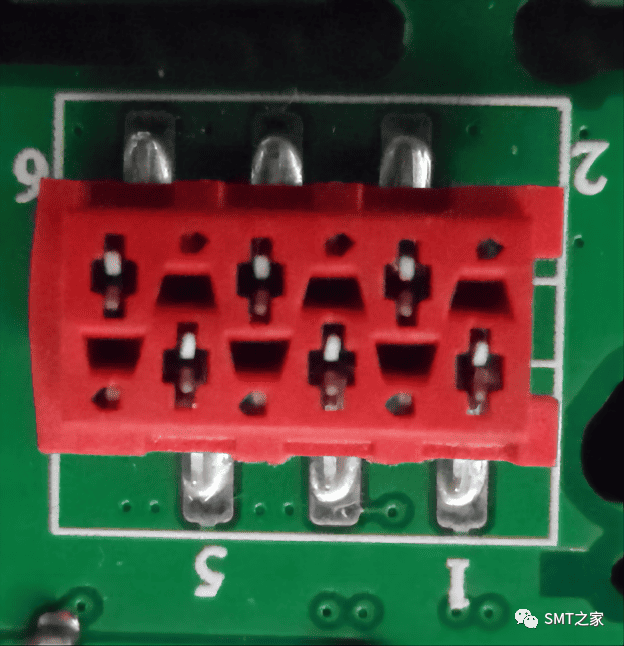

排插(有极性)

PCB板、图纸、成型的对比。

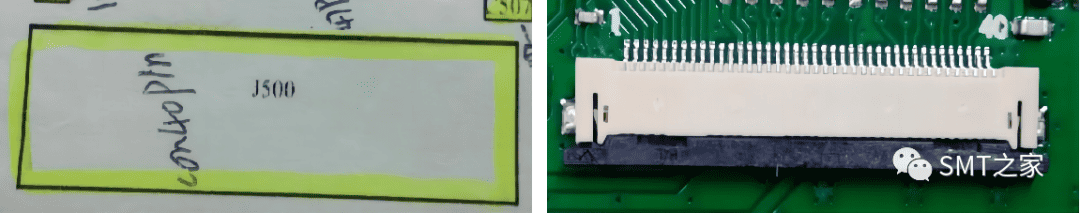

排插(无极性)

PCB板、图纸、成型的对比。

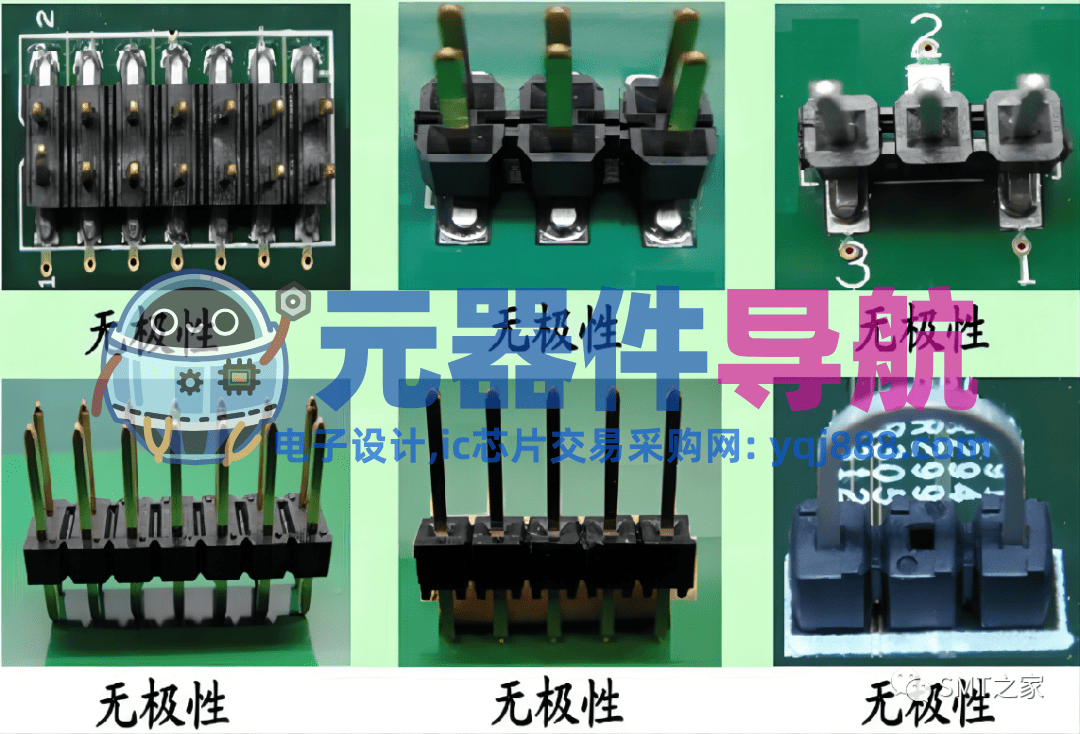

2.10.1.DIP/SIP/HDR(无极性).

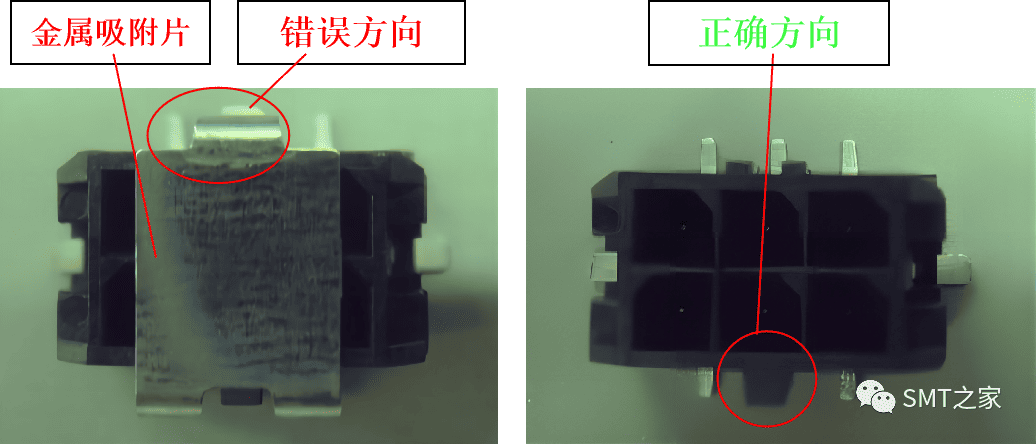

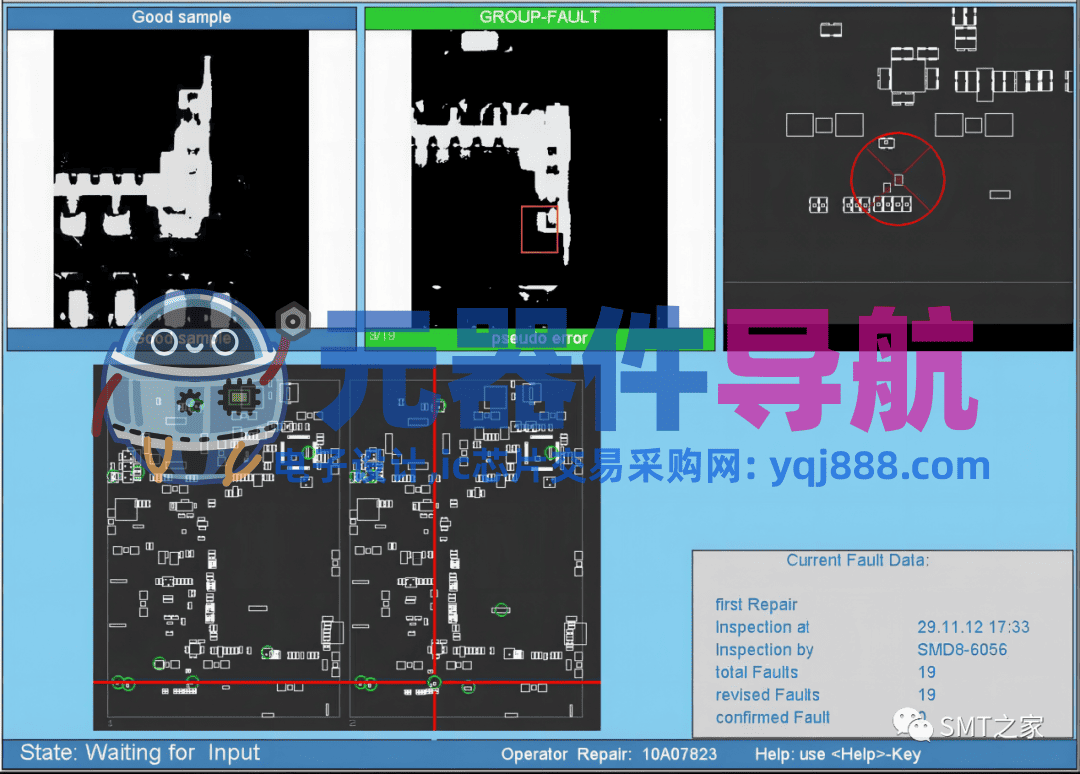

2.10.2.排插方向反,设备检测出不良,操作失误流出.

极性反向

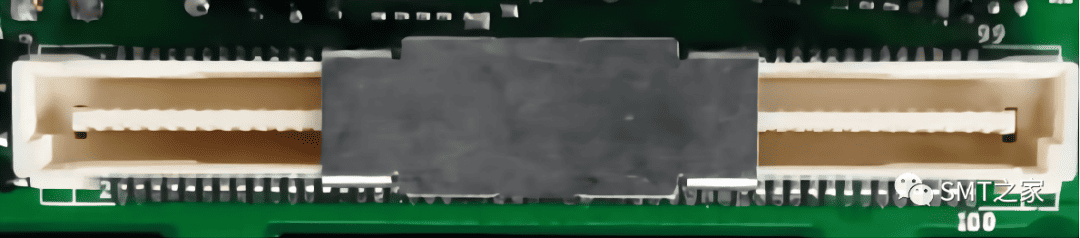

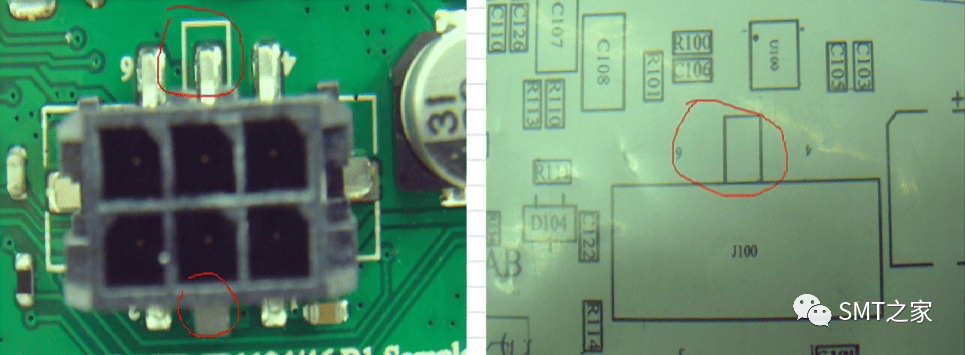

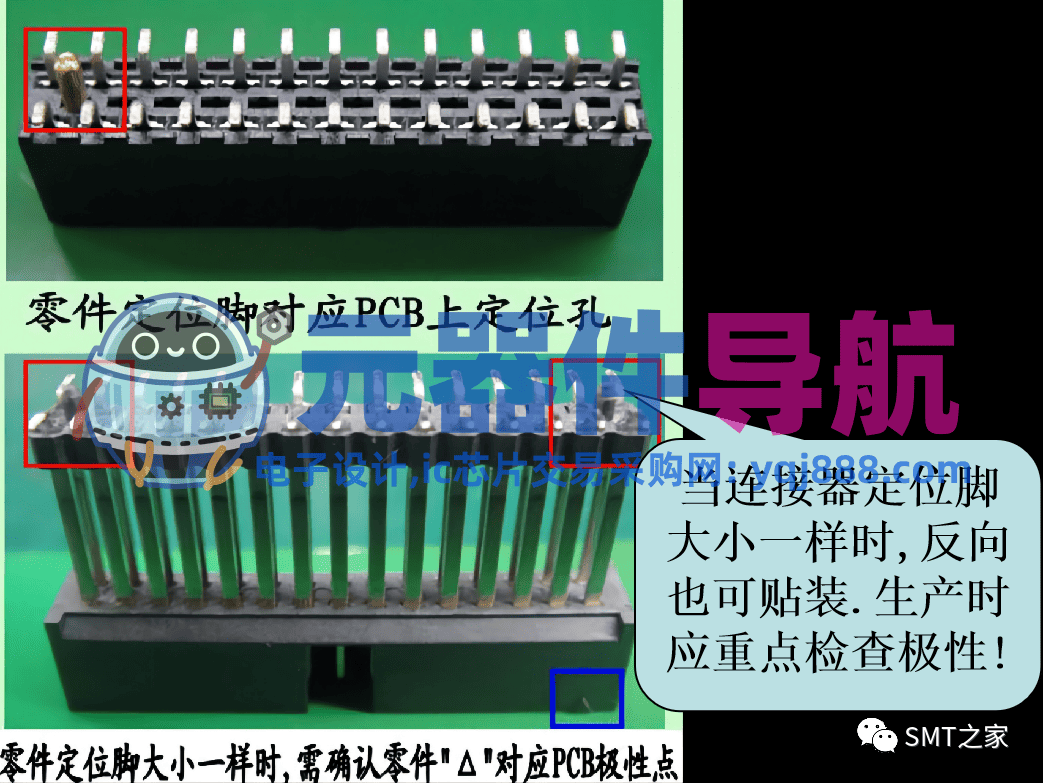

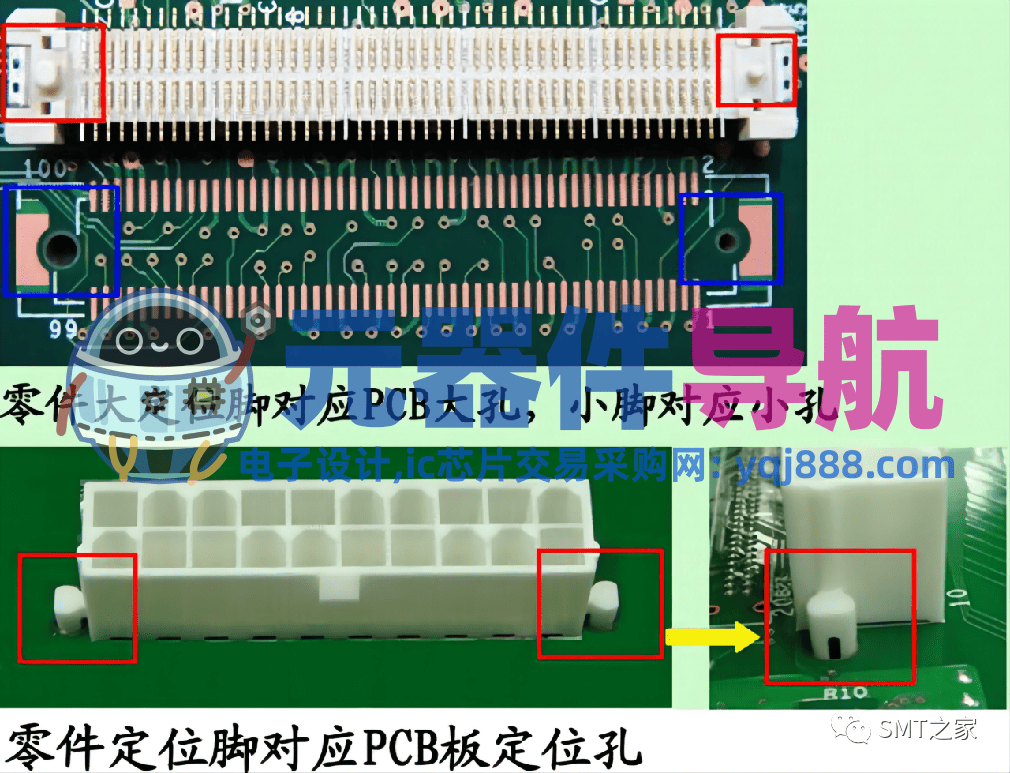

2.10.3.连接器定位脚对应PCB定位孔.

2.10.4.连接器定位脚对应PCB定位孔.

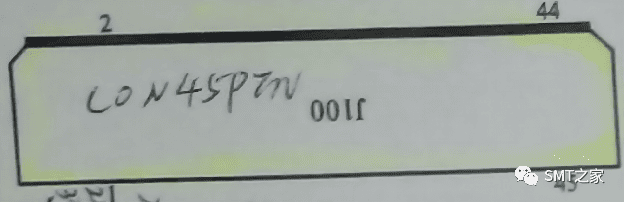

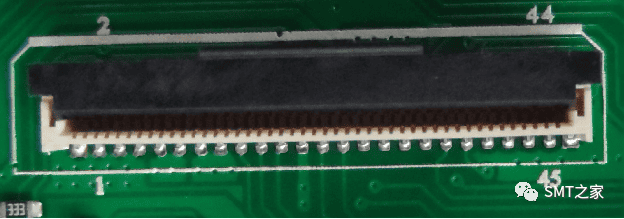

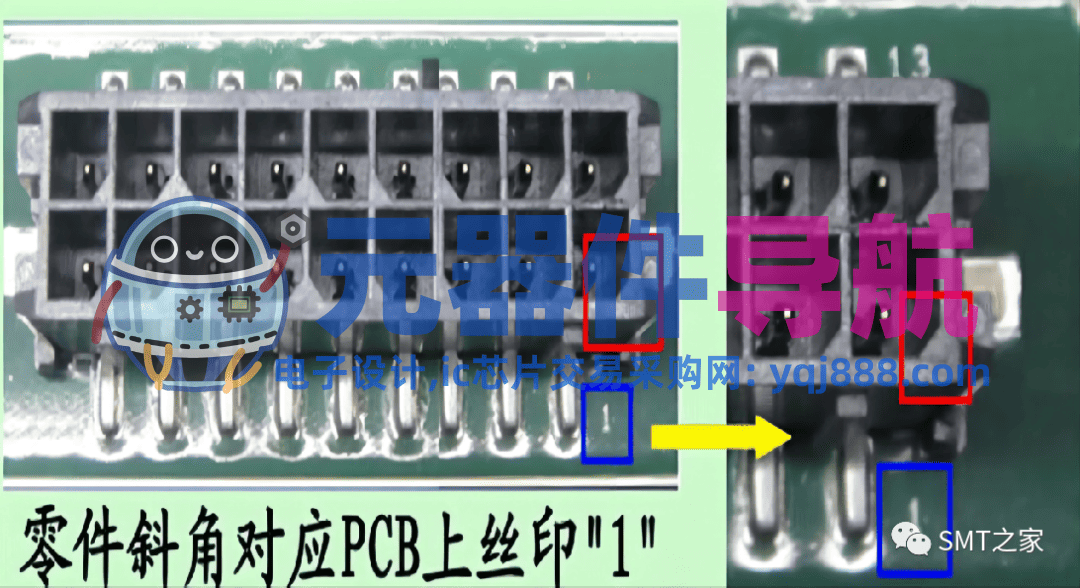

2.10.5.连接器斜角对应PCB丝印“1”.

极性反向

2.11.保险丝(Fuse)

简介:简称Fuse,在PCB板上用F代表.

特性:对电子元器件起过载保护作用.在电流过大﹑负荷超过元器件要求时,保险丝会断开,使电子元器件不致烧毁.主要应用于对电子元器件过载保护的场合.

类型:表面贴装型﹑插件型.

极性标示方法:

PCB与零件无极性要求.

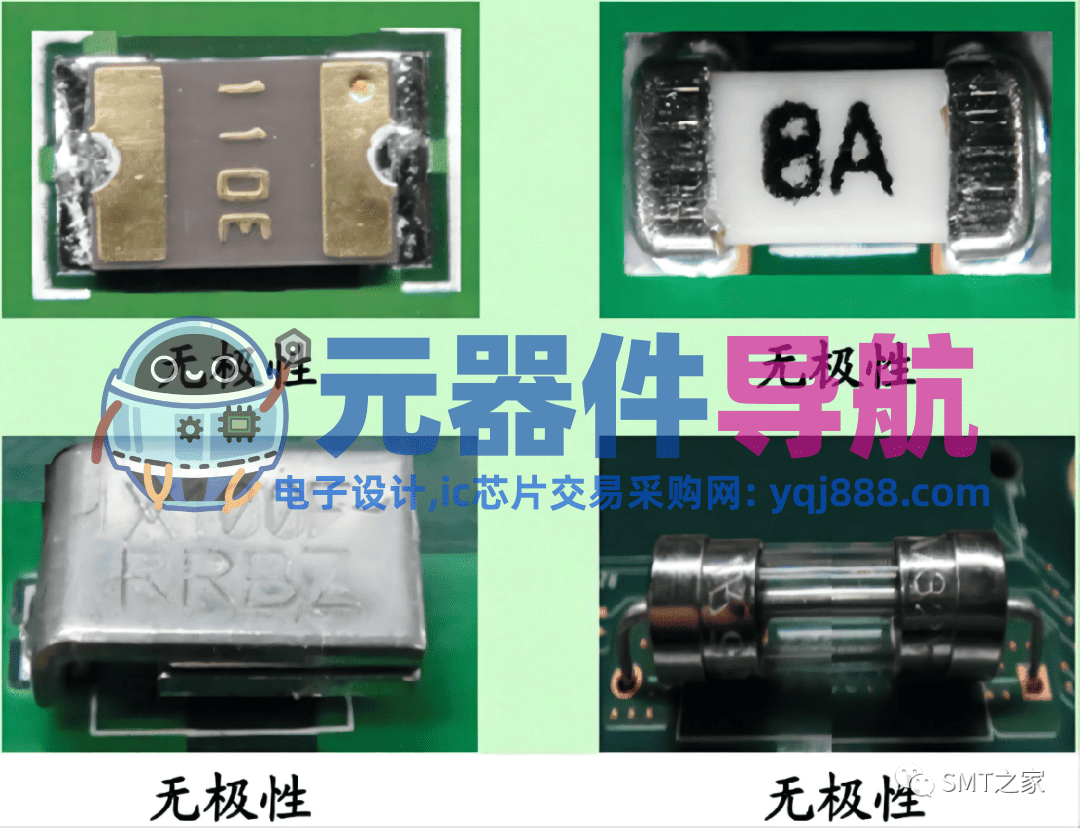

2.11.1.两个焊端或引脚保险丝(无极性).

发现元件贴反向之后应如何处理?

通过本篇文章的学习,可以熟练掌握对常见零件的极性认识.便于在生产时确认零件的极性是否正确.(注:如果发现反向时,应立即确认清楚并停线,同时通知技术员/领班确认,严禁极性未确认清楚时就开始生产!)

三.名词解释

SMT:Surface Mounting Technology (表面贴装技术)

PTH:Pin Through Hole (针孔插件技术)

PCB:Printed Circuit Board (印刷电路板)

PCBA:Printed Circuit Board Assembly (印刷电路板组装)

SMA:Surface Mounted Assembly (表面组装组件)

SMC:Surface Mounted Components (表面组装元件)

SMD:Surface Mounted Devices (表面组装器件)

无源器件:Passive component (被动器件)

磁珠:Bear

电阻(Res):Resistor

电容(Cap):Capacitor

电感(Induct):Inductor

排阻(Rnw):Resistor Network

排容(Cnw):Capacitor Network

陶瓷电容(Ce):Ceramic Capacitor

钽质电容(Ta):Tantalum Capacitor

铝电解电容(AL):Aluminum Electrolytic Capacitor

保险丝:Fuse

继电器:Relays

电感滤波器:Filters

变压线圈:Transformer

发光二极管(LED):Light Emitting Diode

单列直插封装(SIP):Single In –line Package

双列直插封装(DIP):Double In –line Package

多层陶瓷封装(MLCP):Multi-Layer Ceramic Package

无引线陶瓷芯片载体(LCCC):Leadless Ceramic Chip Carrier

金属电极无引脚元件(MELF):Metal Electrodes Leadless Face Components

有源器件:Active Component(主动器件)

晶振:Crystal

二极管:Diode

三极管:Transistor

场效应管:Mosfet

集成电路(IC):Integrated Circuit

芯片尺寸封装CSP:Chip Size Package

栅格排列球行脚芯片(BGA):Ball Grid Array

四边直插式封装(QIP):Quad In – line Package

塑料焊球阵列(PBGA):Plastic Ball Grid Array

小外形封装(SOP):Small On a Package

小外形二极管(SOD):Small Outline Diode

小外形晶体管(SOT):Small Outline Transistor

四边L形引脚扁平封装(QFP):Quad Flat Package

薄型小外形封装(TSOP):Thin Small Outline package

四边无引脚扁平封装(QFN):Quad Flat Pack – No Leads

两边无引脚扁平封装(QBN):Quad Both Pack – No Leads

细间距小外形封装(SSOP):Shrink Small Outline Package

J形引脚塑胶载体封装(PLCC):Plastic Leaded Chip Carrier

塑料四边L形引脚扁平封装(PQFP):Plastic Quad Flat Package

薄形:Thin

塑料:Plastic

小外形:Small

细间距:Shrink

引脚间距:Lead Pitch

塑料扁平封装(PFP):Plastic Flat Package

超小外形封装(USOP):Ultra Small Outline Package Non Fin

超细间距:Ultra Fine Pitch(引脚中心距和导体间距为0.010英寸)或更小

四.插件元器件识别

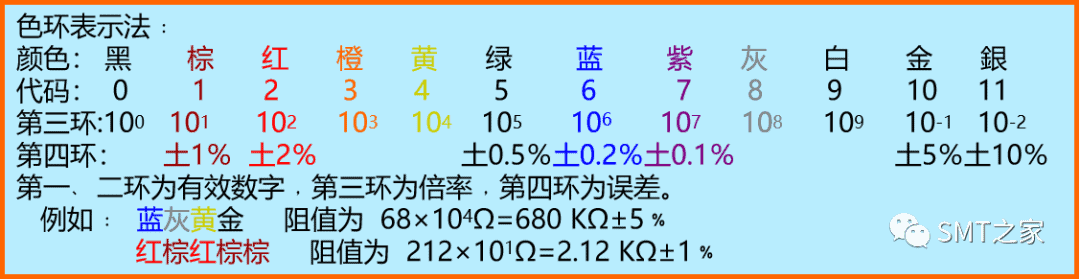

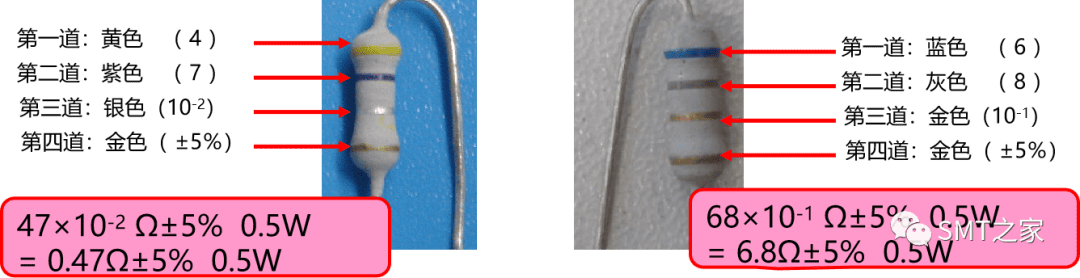

4.1. 色环电阻

要求：认识色环电阻的规格,能够准确读出色环电阻的阻值

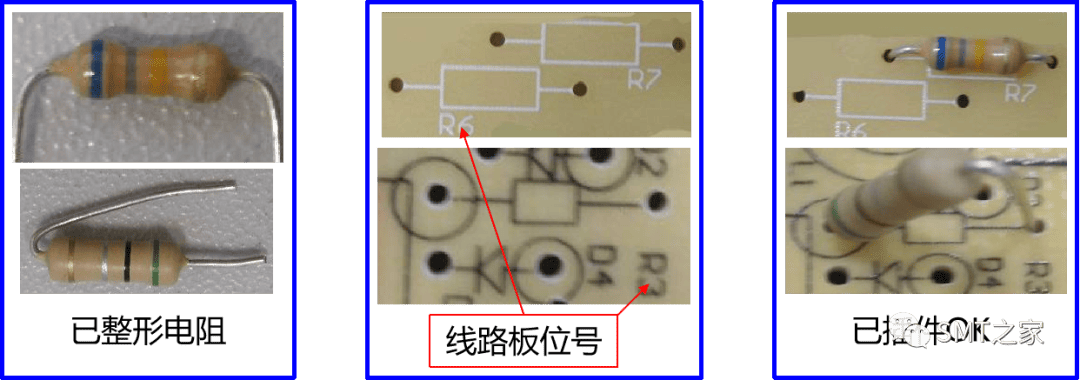

4.2.电阻作业

作用：分流、限流、分压和偏置等作用，无极性元件，对应位号为R

1、电阻插件时，必须严格按照参数，不得将插件元件用错，错用易造成炸线路板。

2、电阻插件时,务必要插到位且主体位置不得插反,防止元件超高或主体位置反插    与其他元件相碰

4.3.电容

要求：无极性元件，认识电容的规格

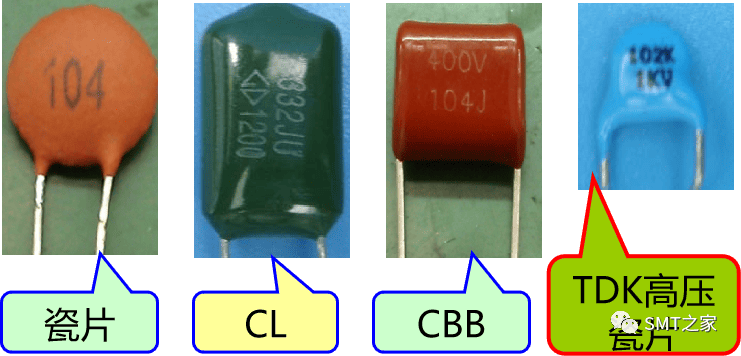

• 有机介质电容器

•  CL：聚酯膜电容器

•  CBB：聚丙烯膜电容器

•  CB：聚苯乙烯膜电容器

•  CH：复合膜即聚酯—聚丙烯膜电容器

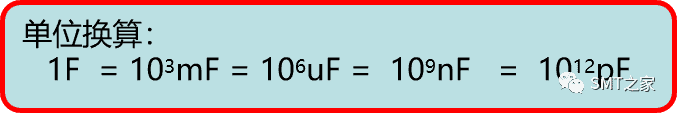

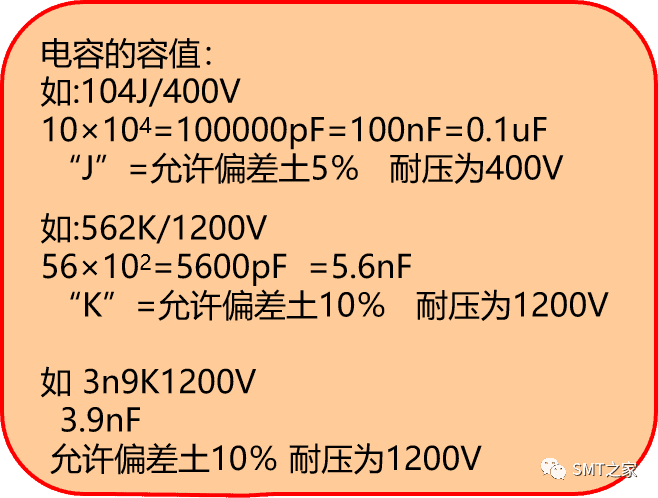

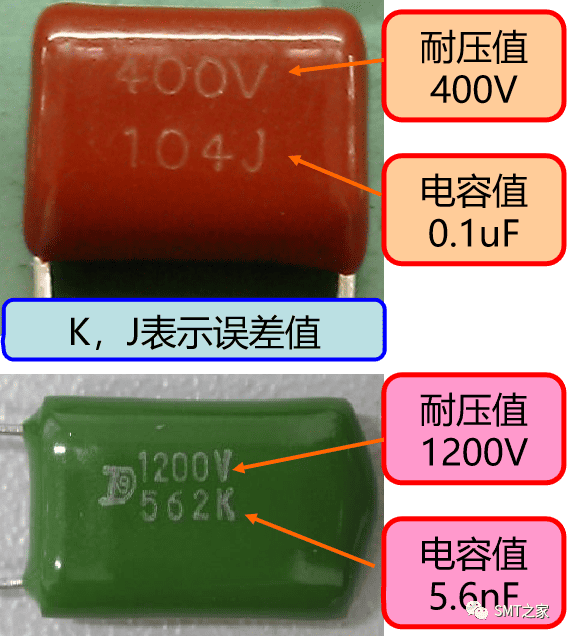

要求：认识电容的规格,能够准确读出电容的容值

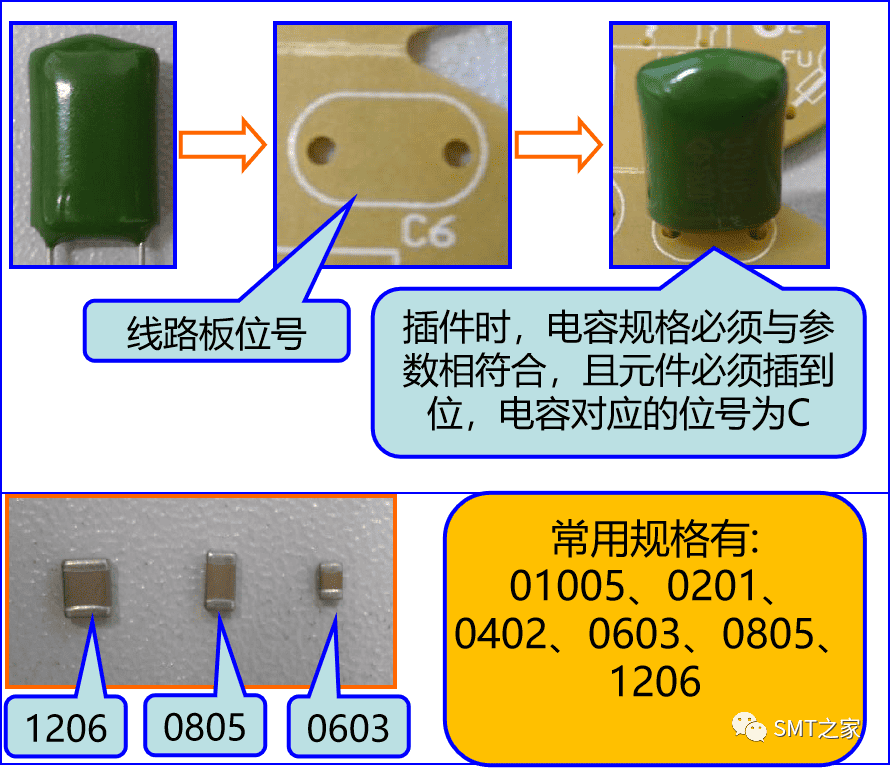

4.3.1电容作业

作用：存储电量、充放电﹑滤波﹑耦合﹑旁路、隔直等

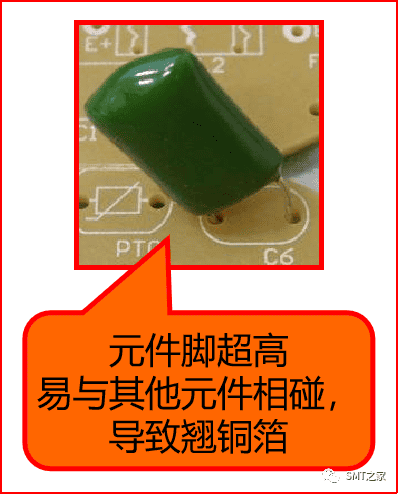

不良现象

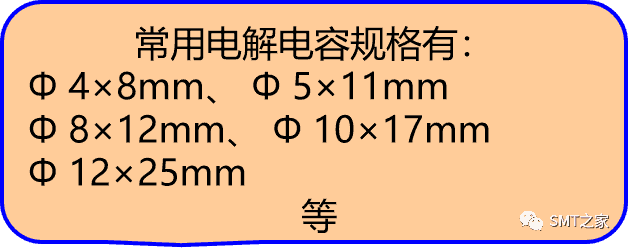

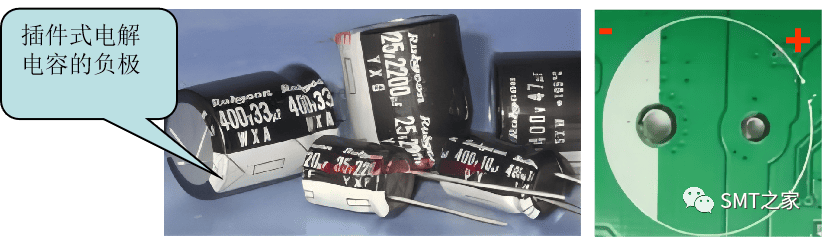

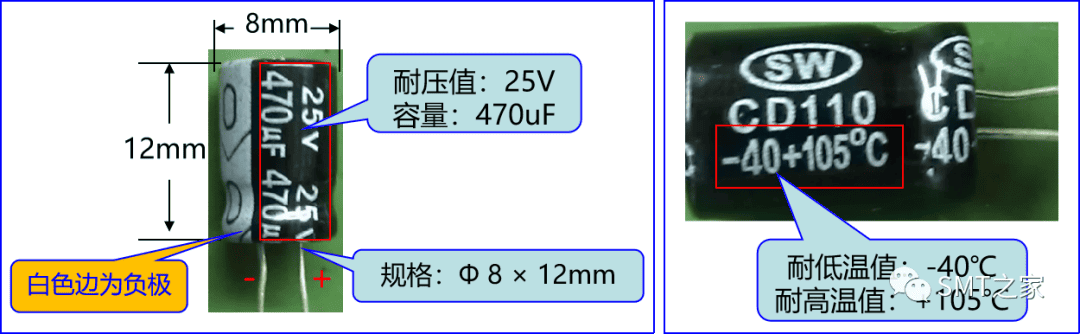

4.3.2.电解电容

作用：存储电量、充放电，在电路中起到滤波作用

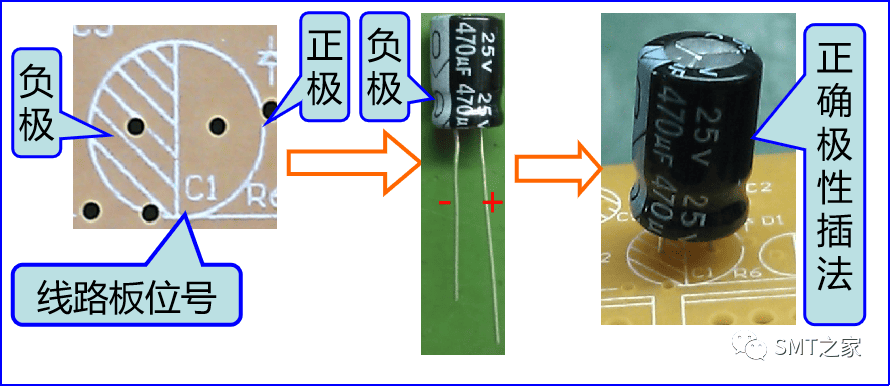

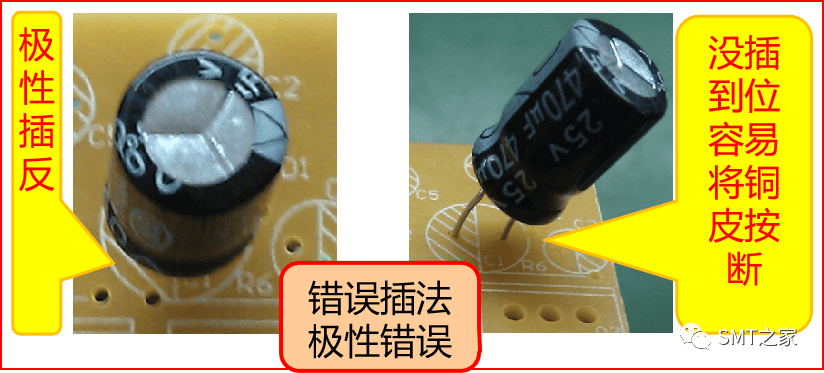

4.3.3.电解电容作业

要求：有极性元件，不得插反，错插。

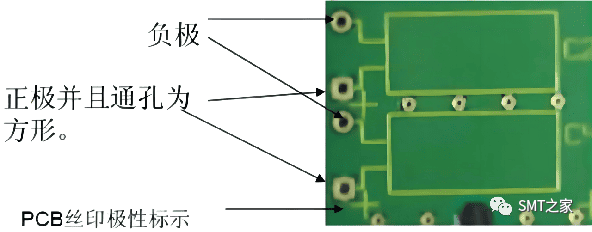

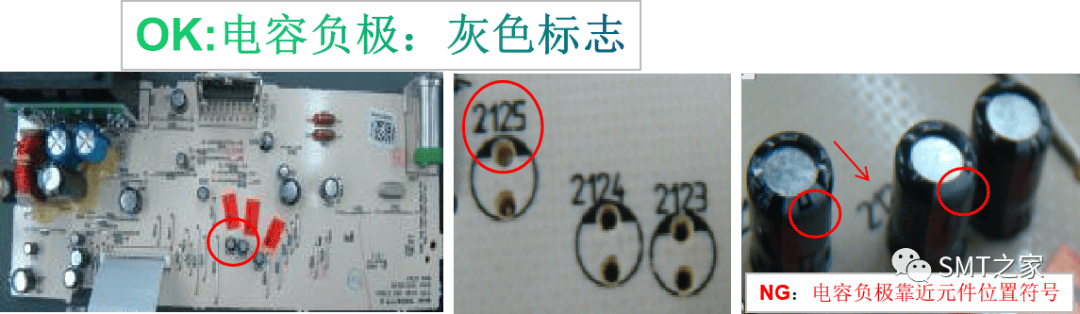

电解电容为有极性元件，白色边为负极，在作业时不得插反，插反易将线路板炸坏；

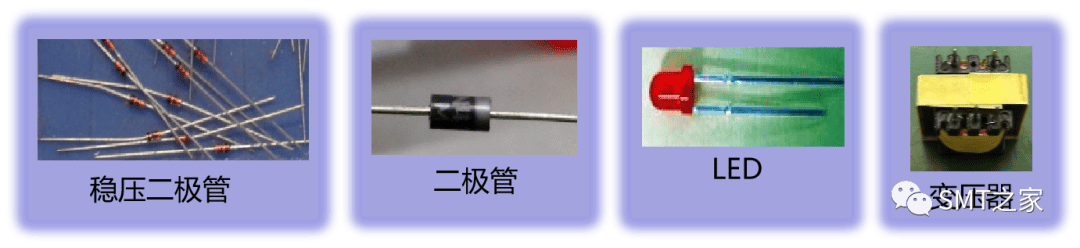

4.4.整流二极管

作用：起到整流的作用，其单向导通性也起到防止反向击穿。

二极管常用型号：IN4007、FR207、IN5404、 IN5408等；

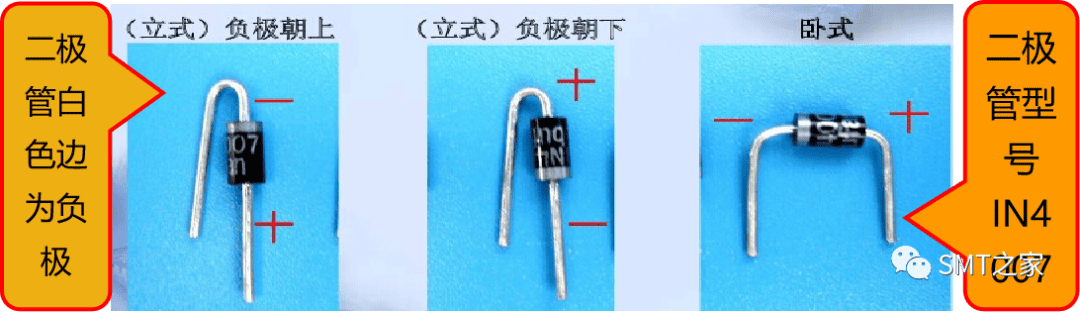

二极管为有极性元件，主体上的白色边为负极标志；

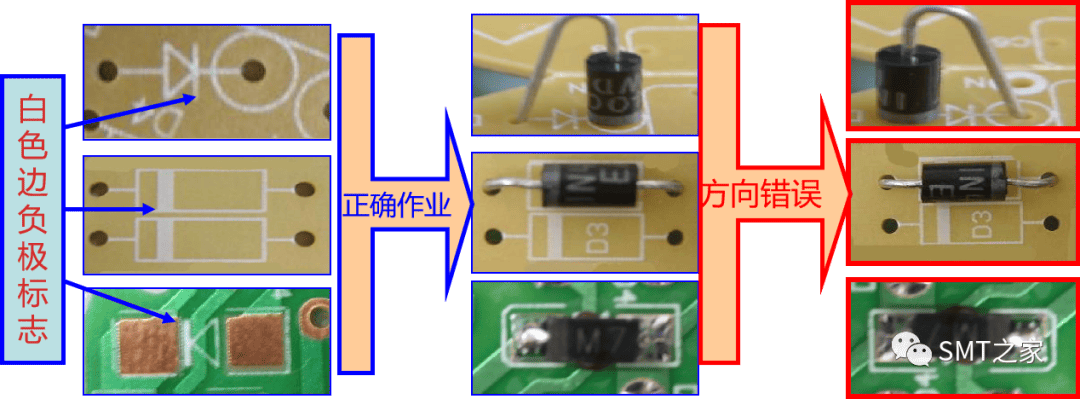

4.4.1. 二极管作业

要求：有极性元件，不得插反;贴片不得有位置、方向贴错。

二极管的方向插反或贴错，将直接导致电路不工作，严重时会将线路板炸坏

4.4.2.发光二极管作业

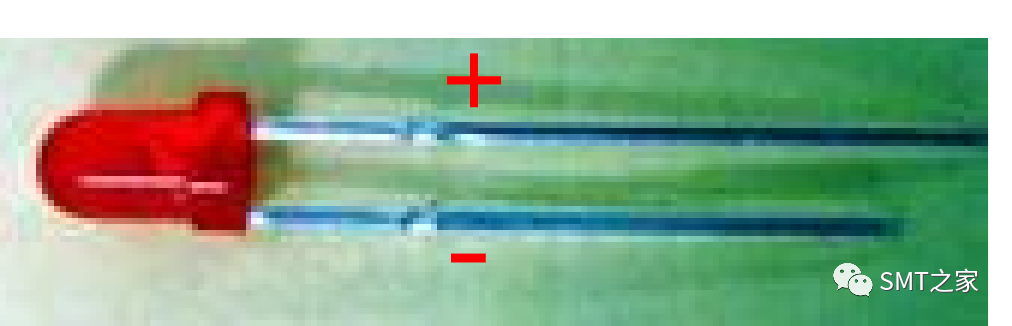

LED 是有极性元件，LED通常为了标示极性用长短脚和本体缺口来标示，通常有缺口的一边为负极，长脚一边为正极。

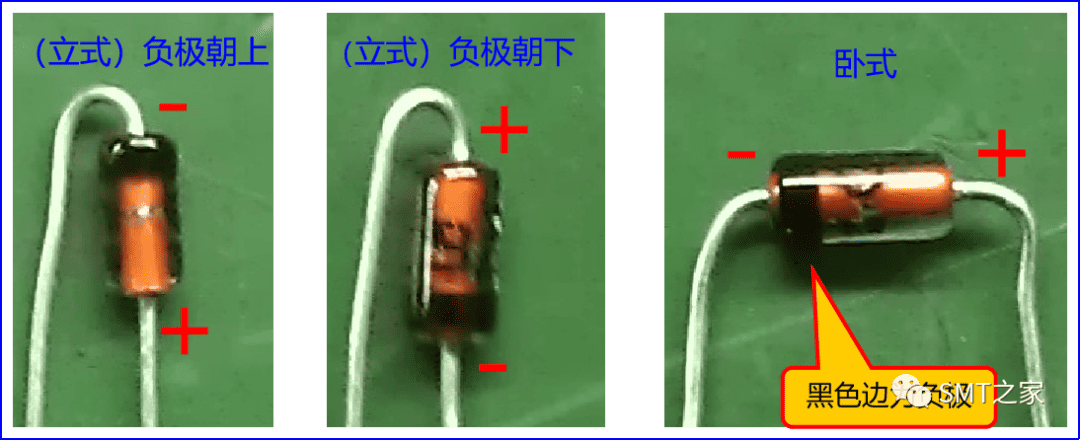

4.4.3. 稳压二极管

作用：在电路中起限压（或保护）作用

常用稳压二极管型号：3.3V、3.6V、5.1V、5.6V、15V、75V等

稳压二极管为有极性元件，主体上的黑色边为负极标志

4.5.三极管

要求：认清三极管的型号、规格

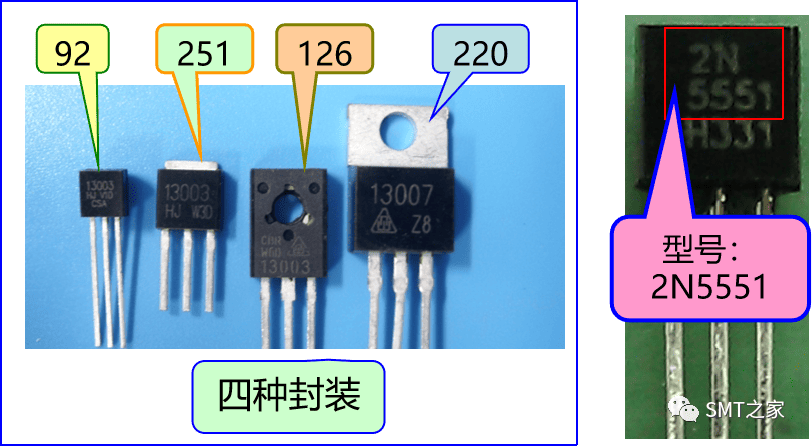

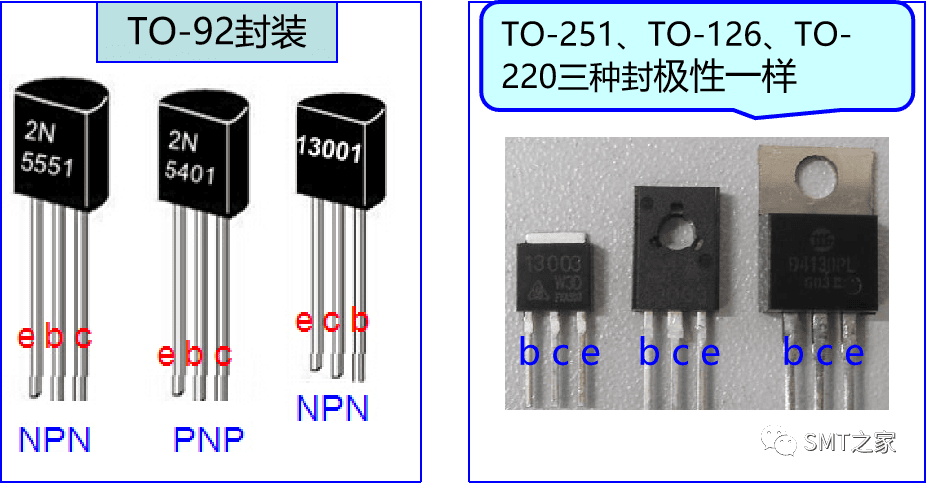

常见的三极管封装有：TO-92、TO-251、TO-126、TO-220

作用：用作无触点开关

三极管极性:b:基极c:集电极e:发射极

插件作业时，务必要认清规格型号、极性

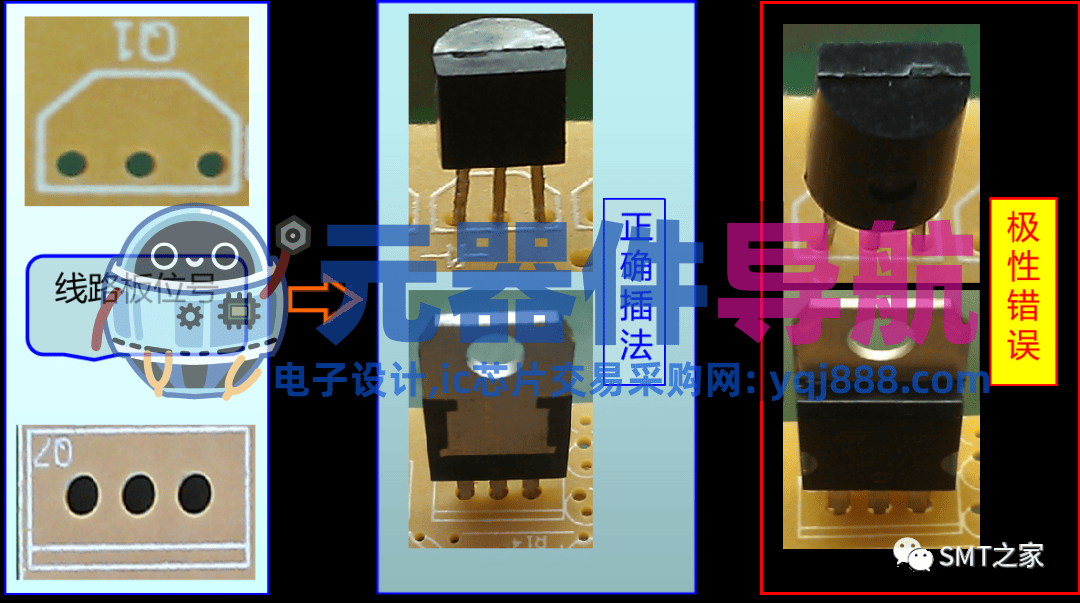

4.5.1. 三极管作业

要求：有极性元件，插件时不得将极性插错。

三极管极性插反整机测试时必然造成三极管失效，同时易引起其他元件失效造成死机。

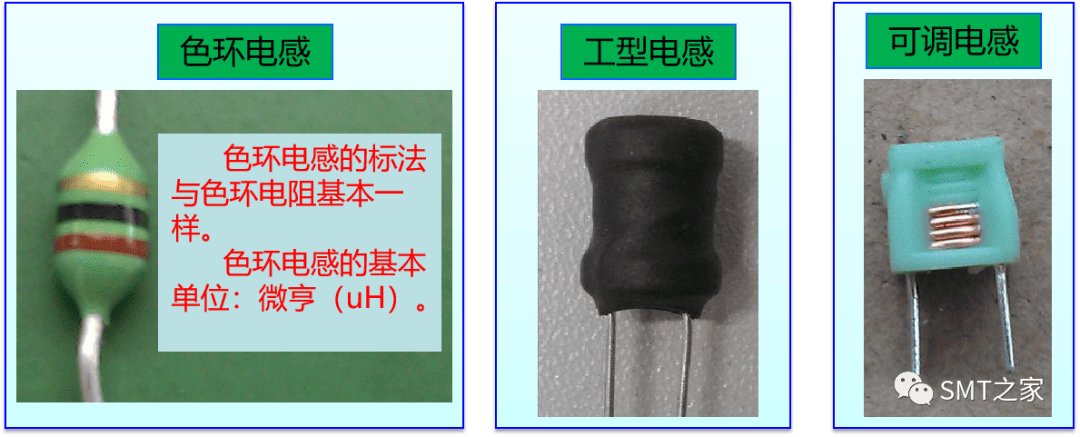

4.6.电感

作用：滤波、耦合、抗干扰

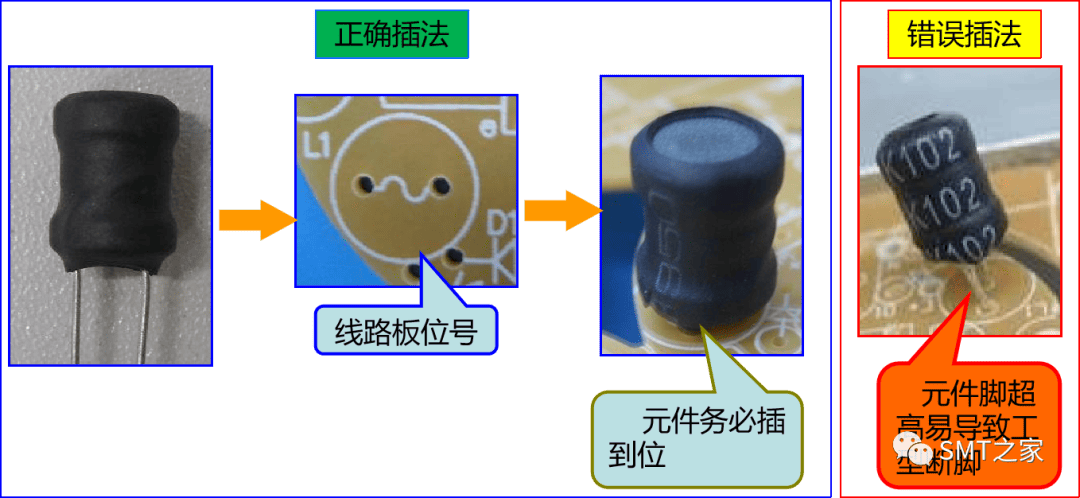

4.6.1. 工字型电感作业

注：插件时，工型电感规格必须与参数相符合；

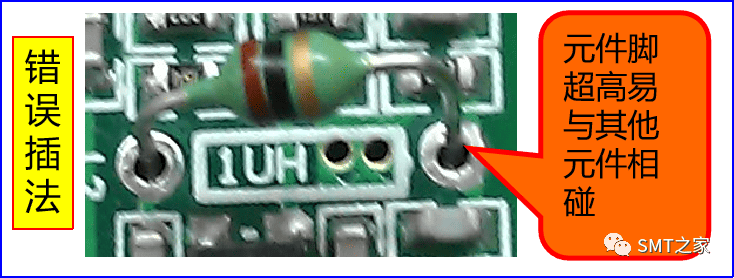

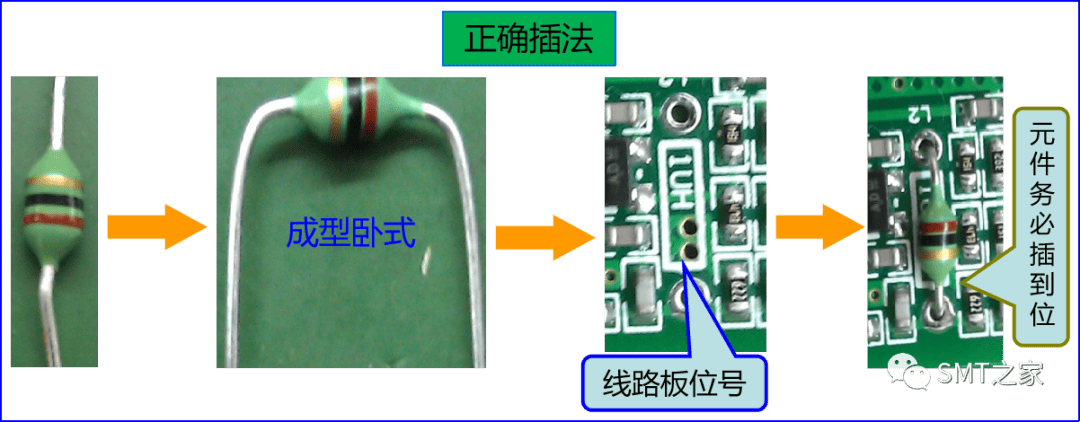

4.6.2.色环电感作业

4.7.  IC（集成电路）

IC 的种类很多，不同系列的IC 其功能是不同的，即使是同一系列的IC，不同的类型其功能也存在很大的差异，所以在使用中要注意对号入座，切不可随意代用。

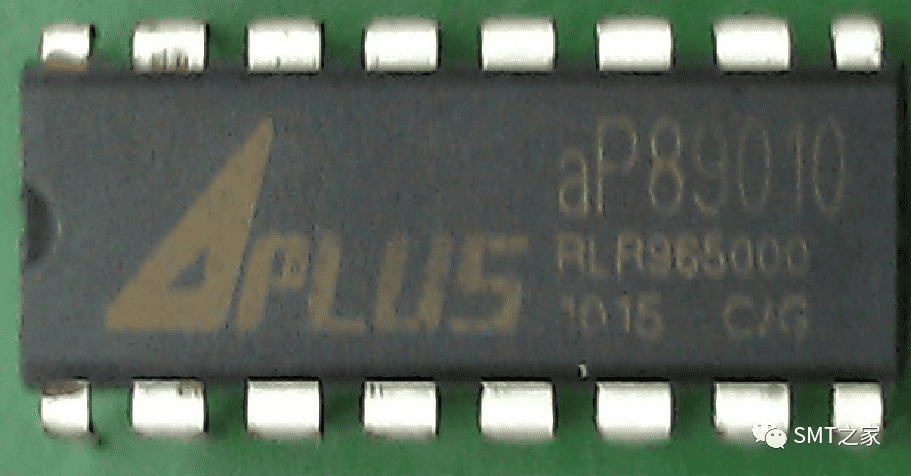

IC 是有方向性的器件，IC 脚的排列有顺序规定，IC 上有一个凹口表示方向，电路板丝印记号也有一个凹口记号，两者要对应，切勿插反了，否则使用时会将IC 烧坏。

IC 的管脚应全部插入孔中，不应有管脚在元件面弯曲。

IC 的封装材料是很脆的，搬动时要轻拿轻放，切勿掉落于地板，以免摔环。

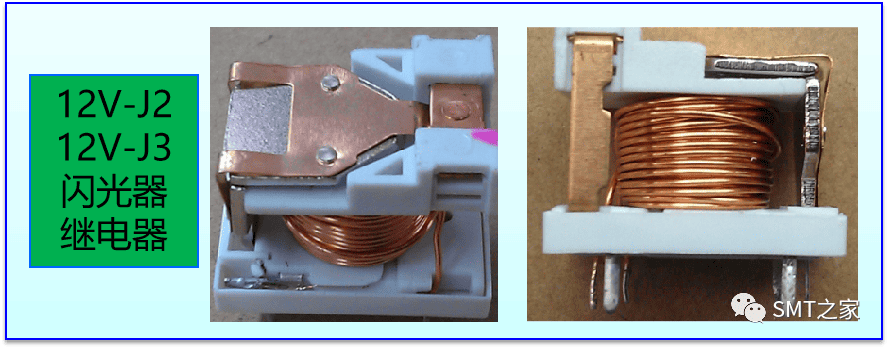

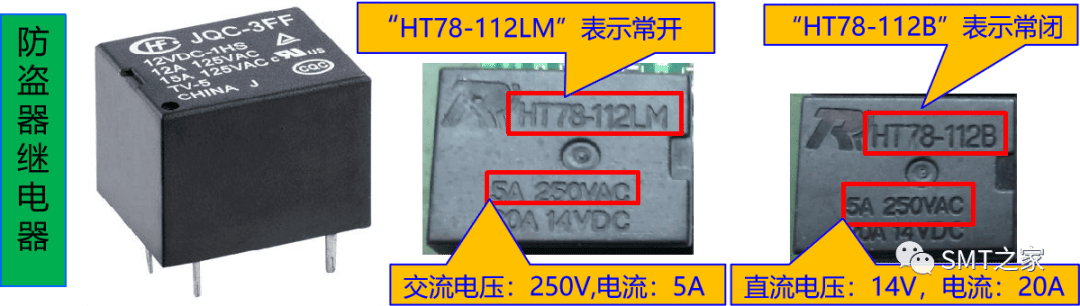

4.8.继电器

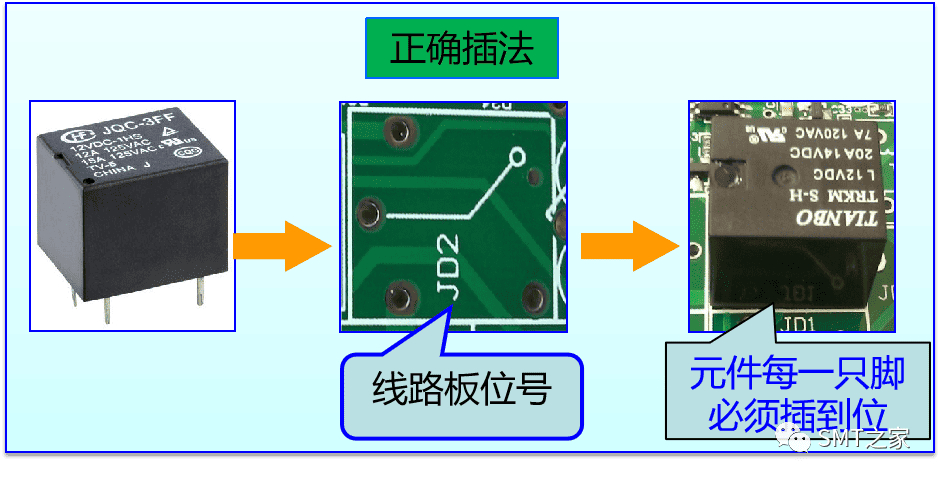

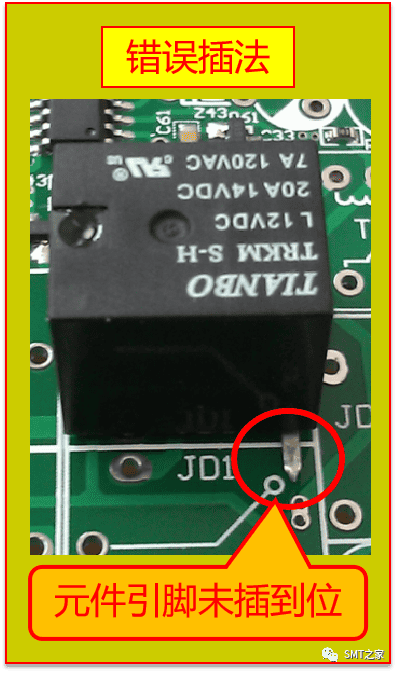

4.8.1. 继电器作业

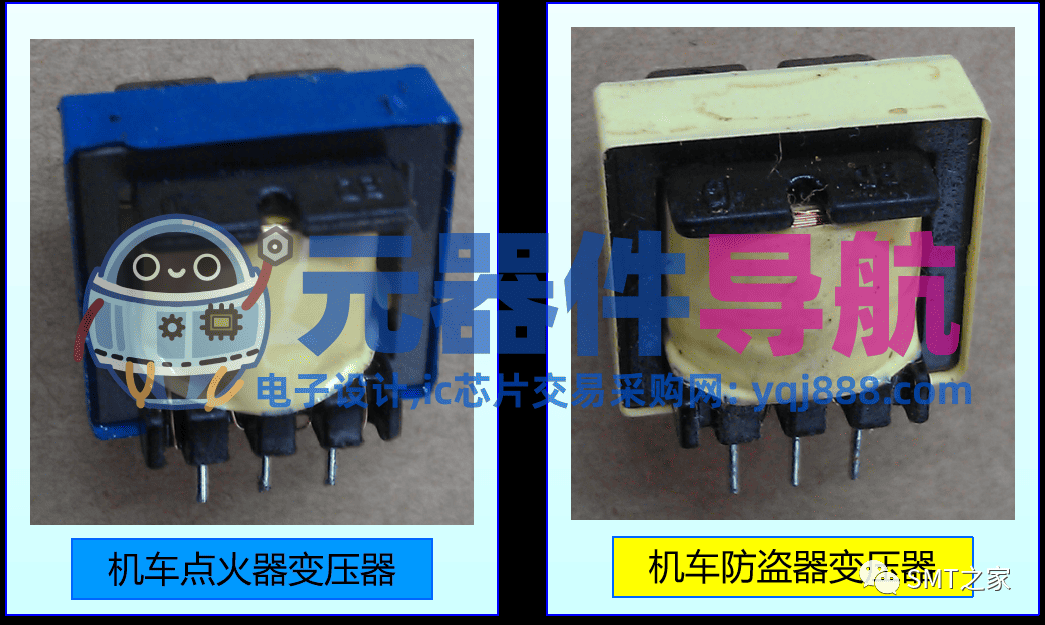

4.9.变压器

作用：电压变换、电流变换、阻抗变换、隔离等。

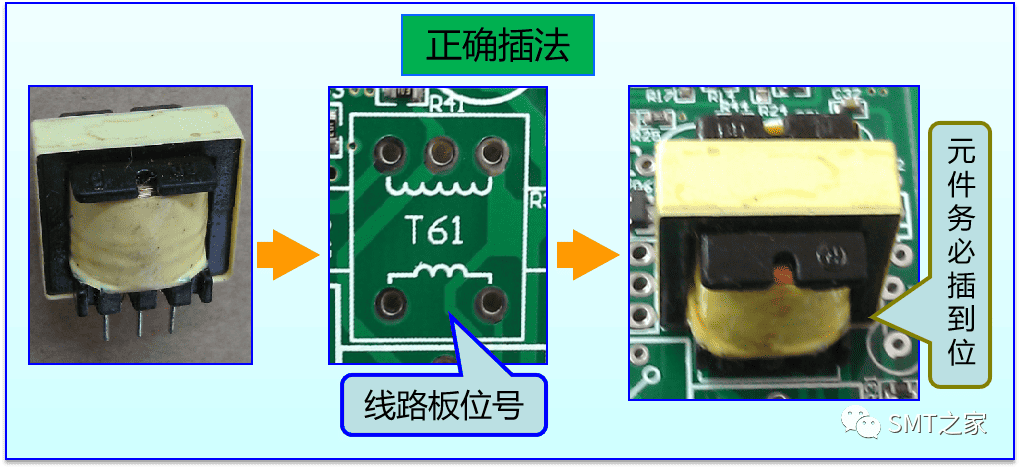

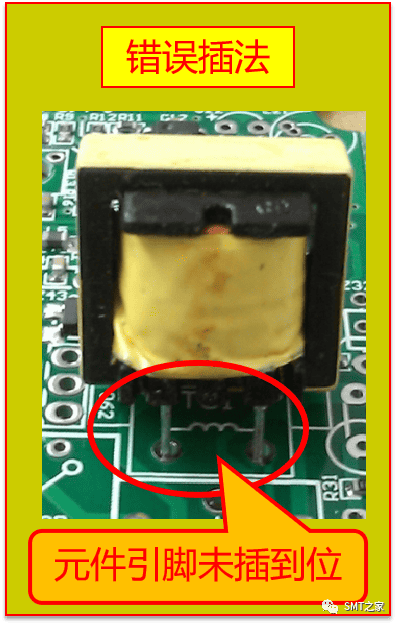

4.9.1.变压器作业

4.10.外加工常见的元件

插件不分方向

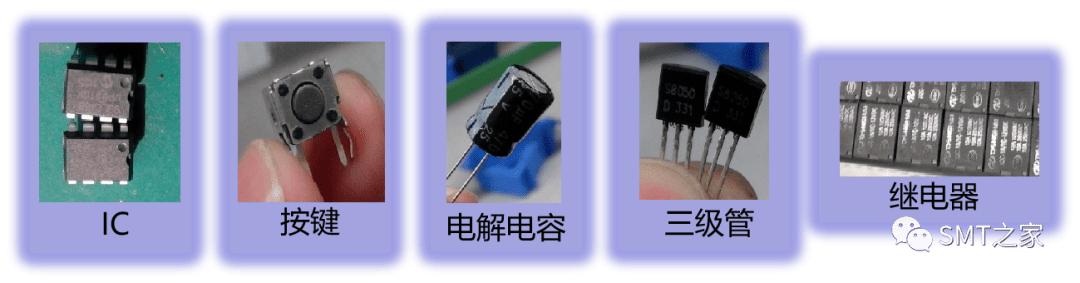

插件分方向

发现反向后如何处理?

通过本次培训与学习,可以熟练掌握对常见零件的极性认识.便于在生产时确认零件的极性是否正确.

备  注:

如果发现反向时,应立即确认清楚并停线,同时通知生产线长/组长/品管/工艺/（商务）客户等单位确认,严禁极性未确认清楚时就开始生产!

• 进行极性判定依据?

1.  客户提供的样件Sample；

2. 工装图标注极性、基板上标注极性、元器件标注极性；

3. 客供Gerber file之PCB图样查询；

4. 作业→品管→工艺→客户（商务）→工艺→品管→作业;




特别说明：

由于客户的多样化特征，本文章内容《PCBA电子元器件极性识别》仅仅提供极性的识别能力，最终要以客户的提供依据为最终判定基准。
