在电子制造领域，电路板元器件的贴装是一项至关重要的工艺，它直接关系到产品的性能和质量。为了确保贴装过程的准确性和可靠性，以下将详细介绍电路板元器件贴装时需要注意的多个方面。

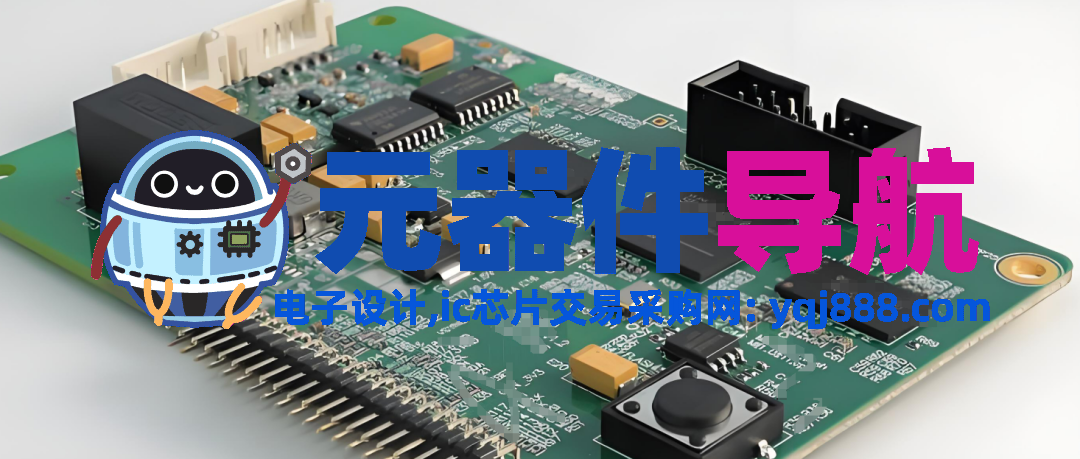

一、前期准备
1. 元器件选择与检查
在贴装前，必须根据电路图和BOM表（元件清单）选择合适的元器件，并进行严格的质量检查。确保元器件的类型、型号、标称值和极性符合设计要求，避免使用损坏或变形的元器件。比泰利电子提供高品质的电子元器件，确保贴装过程的顺利进行。
2. PCB板检查
印刷电路板（PCB）是元器件贴装的基础。在贴装前，需要对PCB板进行检查，确保电路布局正确、线宽精确、孔洞位置准确。同时，PCB板应清洁无杂质，以免影响焊接质量。
二、贴装过程
1. 元器件引脚处理
在贴装前，需要对元器件的引脚进行处理。对于引脚上的氧化层，应使用细沙布擦拭干净，以确保焊接时容易上锡。但需注意，如果引脚有涂层，则不应擦拭。
2. 元器件安装方法
根据元器件的类型和安装要求，可选择垂直或水平安装。对于工作频率较高的元器件，建议采用水平安装，并尽量缩短导线长度，以防止高频寄生电容影响电路。同时，较大、较重的元器件应使用支架进行固定，以提高稳定性。
3. 元器件布局与标注
在PCB板上安装元器件时，应遵循就近集中原则，减少信号传输路径，降低电磁干扰。同时，数字电路和模拟电路应分开布局，避免相互干扰。此外，还应向上或向外标注元件型号和值，以便在焊接和维护过程中检查元件型号数据。
三、焊接工艺
1. 锡膏印刷
锡膏印刷是电路板贴装的第一步。在印刷前，需要选择合适的锡膏类型和精确调整印刷机参数，以确保锡膏的均匀分布。印刷过程中，应使用高质量的模板和精密印刷设备，避免元件与焊盘之间形成空焊或短路。
2. 元器件贴装
贴装过程中，需要使用高精度的贴片机将元器件精确地放置在PCB的相应位置上。贴装时需注意元器件的正确方向和位置，以及粘贴的质量和精度。比泰利电子拥有先进的贴装设备和技术，能够确保元器件的贴装精度和效率。
3. 回流焊接
回流焊接是确保元器件与PCB板焊接牢固的关键步骤。在焊接前，需要设置合适的温度曲线，以避免过热或不足导致焊接不牢固或元器件损坏。焊接过程中，应严格控制加热温度和时间，确保焊锡充分熔化并流动，实现元器件与PCB板的良好连接。
四、质量检验
焊接完成后，需要对电路板进行一系列的质量检测，以确保每个元器件都已正确安装并焊接牢固。常用的检测手段包括AOI（自动光学检测）、X-ray检测以及功能测试。这些检测手段能够高效地发现焊接缺陷和组装错误，确保电路板的质量和可靠性。
电路板元器件贴装是一项复杂而精细的工艺，涉及多个环节和多种技术。只有每个环节都做到位，才能保证贴装的质量和可靠性。
