在工业建筑的电气设计中,设计人员在对风机、水泵等设备的配电和控制方式进行设计时,需要绘制电气控制原理图。电气控制原理图中涉及的常用元器件有:1.断路器;2.接触器;3.热继电器;4.继电器;5.按钮;6.指示灯;7.转换开关;8.熔断器。

今天小编来为大家介绍一下电气控制原理图中不同元器件的作用、表示符号、工作原理等。

1.断路器

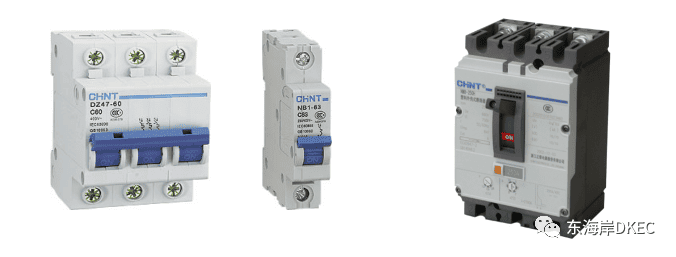

1)断路器图片
电气控制原理图中各元器件的认识与使用
2)断路器的作用
低压断路器又叫自动空气开关,既有手动开关作用,又能自动进行失压、欠压过载和短路保护的电器。
用于电动机和其他用电设备的电路中,在正常情况下,它可以分断和接通工作电流;当电路发生过载、短路、失压等故障时,它能自动切断故障电路,有效地保护串接于它后面的电器设备;还可用于不频繁地接通、分断负荷的电路,控制电动机的运行和停止。
主要作用:可实现短路、过载、失压保护。

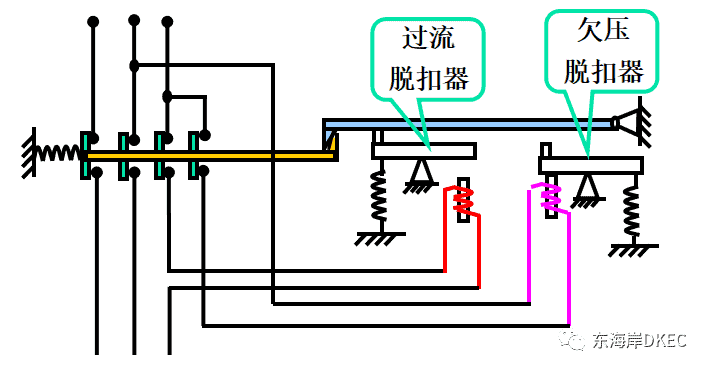

3)断路器的结构和工作原理
主要结构:
电气控制原理图中各元器件的认识与使用
工作原理:过流时,过流脱扣器将脱钩顶开,断开电源;欠压时,欠压脱扣器将脱钩顶开,断开电源。

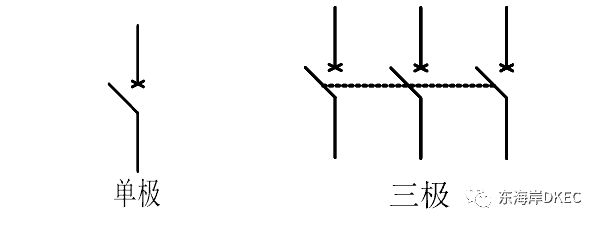

4)断路器的符号
1)文字符号:QF
2)图形符号:
电气控制原理图中各元器件的认识与使用 2.接触器

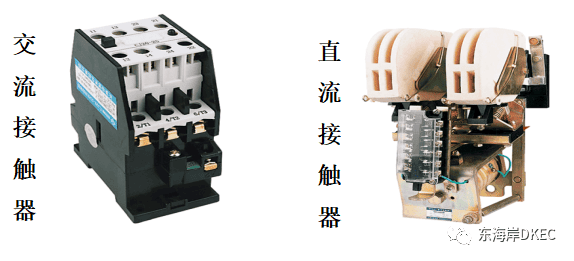

1)接触器图片和分类
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用电磁力来使开关打开或断开的电器,适用于频繁操作、远距离控制强电电路,并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触器。

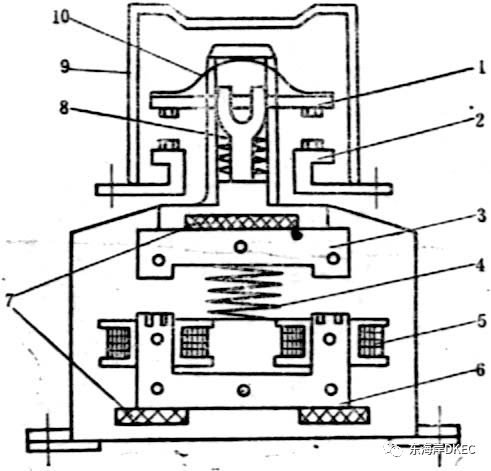

电气控制原理图中各元器件的认识与使用2接触器结构和工作原理
其主要结构:电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。
工作原理:当线圈得电后,衔铁被吸合,带动三对主触点闭合,接通电路,辅助触点也闭合或断开;当线圈失电后,衔铁被释放,三对主触点复位,电路断开,辅助触点也断开或闭合。
电气控制原理图中各元器件的认识与使用
1-动触头 2-静触头 3-衔铁  4-缓冲弹簧 5-电磁线圈  6-铁心 7-垫毡 8-触头弹簧 9-灭弧罩 10-触头压力簧片

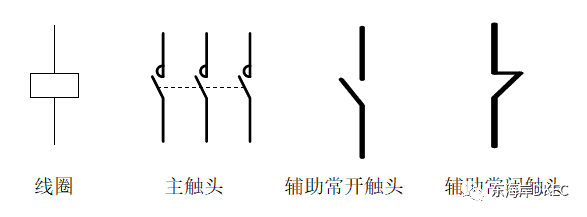

3)接触器的符号
1)文字符号:KM
2)图形符号:
电气控制原理图中各元器件的认识与使用
接触器线圈-连接于控制电路
接触器主头-用于主电路(流过的电流大)
接触器辅助触头-用于控制电路 (流过的电流小)
3.热继电器

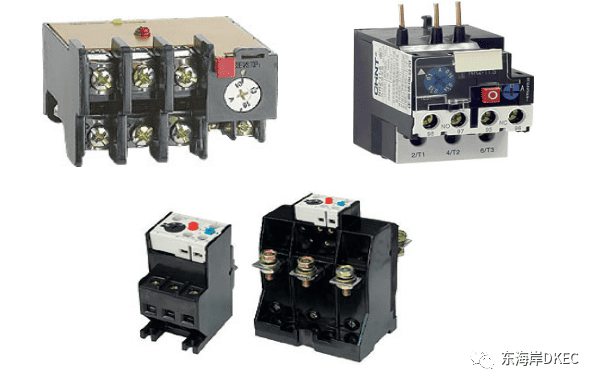

(1)热继电器的图片
电气控制原理图中各元器件的认识与使用
(2)热继电器的作用
热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对连续运转的电动机进行过载及断相保护,以防电动机过热而烧毁。
(3)热继电器的结构和工作原理
工作原理:发热元件接入电机主电路,若长时间过载,双金属片被烤热。因双金属片的下层膨胀系数大,使其向上弯曲,扣板被弹簧拉回,常闭触头断开。

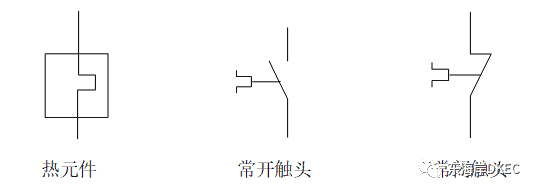

4)热继电器的符号
1)文字符号:FR
2)图形符号:
   电气控制原理图中各元器件的认识与使用
 热元件串联在主回路中,常开、肠壁触头串联在控制回路中。
4.继电器
继电器的类型主要分为:中间继电器、电压继电器、电流继电器、时间继电器、速度继电器等。
1中间继电器
中间继电器和接触器的结构和工作原理大致相同。主要区别在于,接触器的主触头可以通过大电流,而继电器的 触头只能通过小电流。所以,继电器只能用于控制电路中。
2时间继电器
时间继电器是从得到输入信号(线圈通电或断电)起,经过一段时间延时后触头才动作的继电器。适用于定时控制。
1)时间继电器分类
按工作原理分为:空气阻尼式、电磁式、电动式、电子式等;
按延时方式分为:通电延时型、断电延时型。

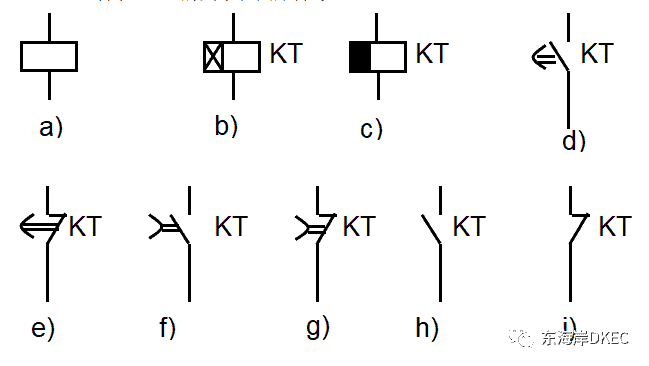

2)时间继电器的文字和图形符号
电气控制原理图中各元器件的认识与使用
a) 一般线圈符号 b) 通电延时线圈   c) 断电延时线圈  d) 延时闭合的动断触点 e) 延时断开的动断触点   f) 延时断开的动合触点  g) 延时闭合的动断触点   h) 瞬时动合触点    i) 瞬时动断触点
5.按钮

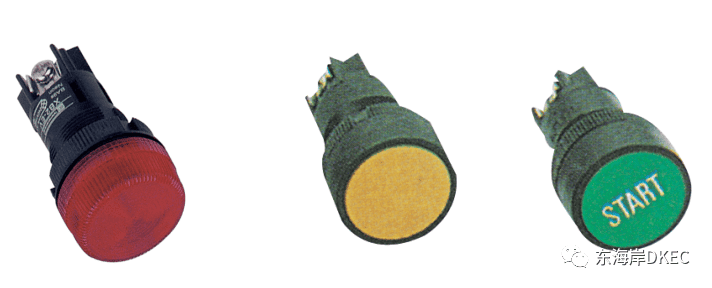

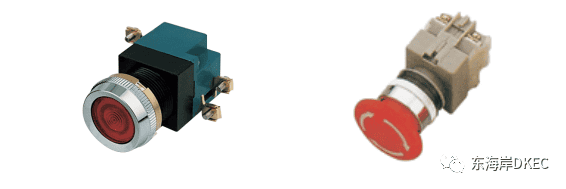

1按钮的图片
电气控制原理图中各元器件的认识与使用
2按钮的使用
1)选择时应根据所需的触头数、使用的场所及颜色来确定。
2)按钮颜色要求:
① “停止”和“急停”按钮是红色。
② “起动”按钮的颜色是绿色。
③ “起动” 与“停止”交替动作的按钮必须是黑色、白色或灰色,不得用红色和绿色。
④“点动”按钮是黑色。
⑤“复位”(如保护继电器的复位按钮) 是蓝色。当复位按钮还有停止的作用时,则是红色。

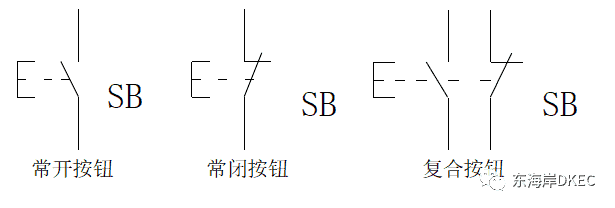

3按钮的符号
1)文字符号:SB
2)图形符号:
电气控制原理图中各元器件的认识与使用
6.指示灯
1)指示灯的图片
电气控制原理图中各元器件的认识与使用
 2)指示灯的作用
红绿指示灯的作用有:一是指示电气设备的运行与停止状态;二是监视控制电路的电源是否正常;三是利用红灯监视跳闸回路是否正常,用绿灯监视合闸回路是否正常。
7.转换开关

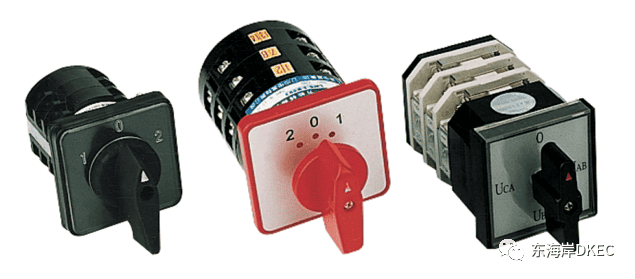

1转换开关的图片
电气控制原理图中各元器件的认识与使用
2)转换开关的结构
万能转换开关由操作机构、面板、手柄及数个触头座等主要部件组成。

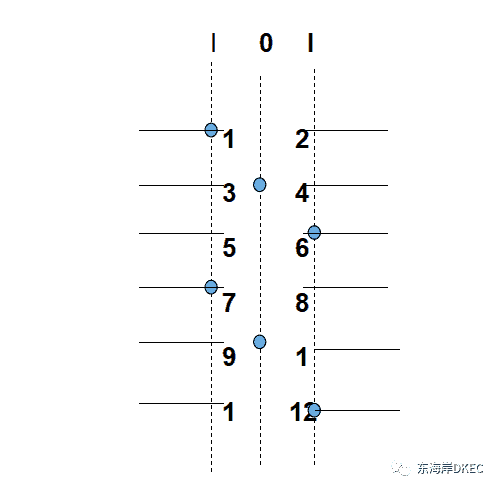

3)转换开关的符号
1)文字符号:SA
2)图形符号:
各触头在手柄转到不同档位时的通断状态用点 表示,有黑点者表示触头闭合,无黑点者表示触头断开。
电气控制原理图中各元器件的认识与使用
8.熔断器

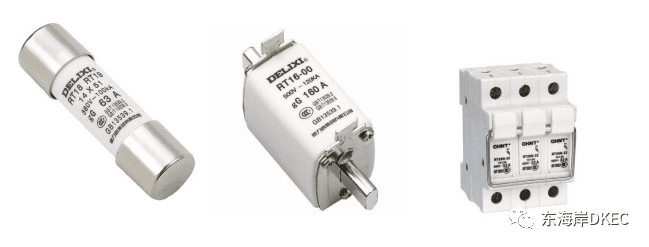

(1)熔断器的图片
电气控制原理图中各元器件的认识与使用
(2)熔断器的作用
熔断器是一种在短路或严重过载时利用熔化作用而切断电路的保护电器。
当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而开断电路的开关装置。用来在电路发生过载或短路时关合和开断电路。
3)熔断器的符号
1)文字符号:FU
2)图形符号:
电气控制原理图中各元器件的认识与使用
以上我们通过对电气控制原理图中常用的一些电气元件认识,能够更好的了解它们在电气控制回路中的作用。我们接触的大部分控制电路都是由这些元器件组成的,在了解和掌握这些元器件的结构和工作原理后,设计人员能根据设备不同的控制方式对这些元器件进行灵活的选择与应用。
